互换性精与测量期末复习试卷

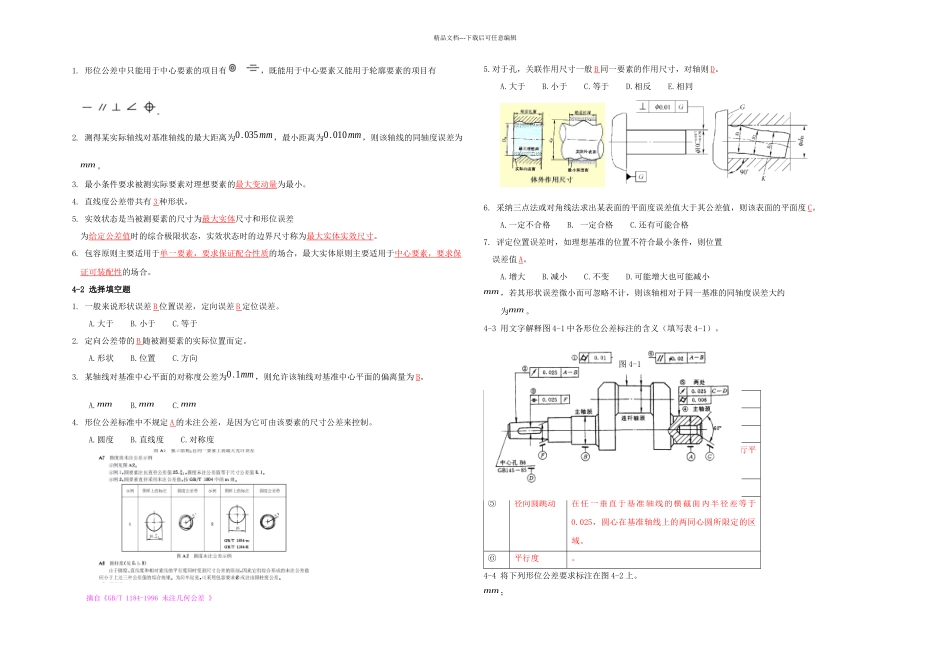

互换性精与测量期末复习试卷_第1页
1/3

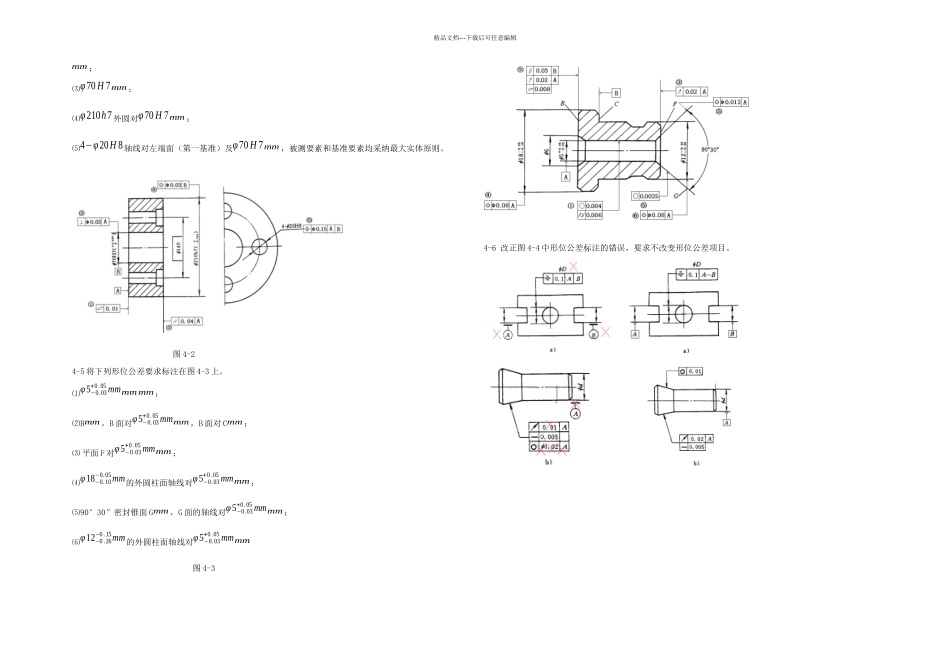

互换性精与测量期末复习试卷_第2页
2/3

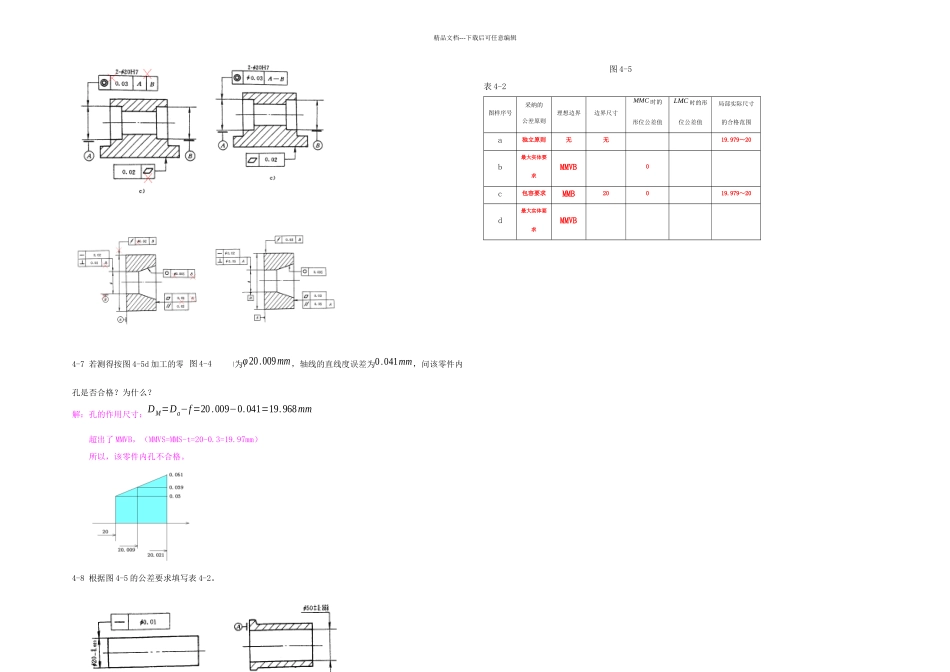

互换性精与测量期末复习试卷_第3页
3/3
精品文档---下载后可任意编辑1. 形位公差中只能用于中心要素的项目有,既能用于中心要素又能用于轮廓要素的项目有。2. 测得某实际轴线对基准轴线的最大距离为0.035mm,最小距离为0.010mm,则该轴线的同轴度误差为mm 。3. 最小条件要求被测实际要素对理想要素的最大变动量为最小。4. 直线度公差带共有 3 种形状,5. 实效状态是当被测要素的尺寸为最大实体尺寸和形位误差为给定公差值时的综合极限状态,实效状态时的边界尺寸称为最大实体实效尺寸。6. 包容原则主要适用于单一要素,要求保证配合性质的场合,最大实体原则主要适用于中心要素,要求保证可装配性的场合。4-2 选择填空题1. 一般来说形状误差 B 位置误差,定向误差 B 定位误差。A.大于 B.小于 C.等于2. 定向公差带的 B 随被测要素的实际位置而定。A.形状 B.位置 C.方向3. 某轴线对基准中心平面的对称度公差为0.1mm ,则允许该轴线对基准中心平面的偏离量为 B。A.mm B.mm C.mm4. 形位公差标准中不规定 A 的未注公差,是因为它可由该要素的尺寸公差来控制。A.圆度 B.直线度 C.对称度摘自《GB/T 1184-1996 未注几何公差 》5.对于孔,关联作用尺寸一般 B 同一要素的作用尺寸,对轴则 D。A.大于 B.小于 C.等于 D.相反 E.相同6. 采纳三点法或对角线法求出某表面的平面度误差值大于其公差值,则该表面的平面度 C。A.一定不合格 B. 一定合格 C.还有可能合格7. 评定位置误差时,如理想基准的位置不符合最小条件,则位置误差值 A。A.增大 B.减小 C.不变 D.可能增大也可能减小mm ,若其形状误差微小而可忽略不计,则该轴相对于同一基准的同轴度误差大约为mm 。4-3 用文字解释图 4-1 中各形位公差标注的含义(填写表 4-1)。表 4-1序号公差项目名称形位公差带含义(公差带形状、大小、方向、位置)①圆柱度。②斜向圆跳动。③对称度间距等于 0.025,对称于基准中心平面的两平行平面所限定的圆锥面区域。位置固定。④圆柱度。⑤径向圆跳动在任一垂直于基准轴线的横截面内半径差等于0.025,圆心在基准轴线上的两同心圆所限定的区域。⑥平行度。4-4 将下列形位公差要求标注在图 4-2 上。mm ;图 4-1精品文档---下载后可任意编辑mm ;⑶φ70 H 7mm ;⑷φ210h7外圆对φ70 H 7mm ;⑸4−φ20H 8 轴线对左端面(第一基准)及φ70 H 7mm ,被测要素和基准要素均采纳最大实体原则。图 4-24-5 将下列形位公差要求标注在图 4-3...
