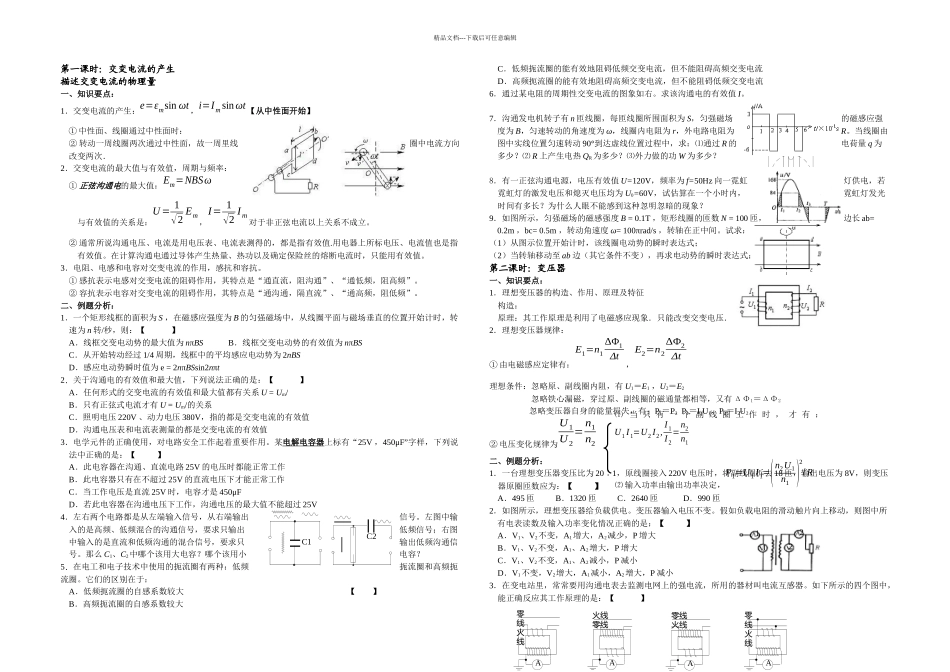

C1C21122AAAA零线火线火线零线零线火线零线火线精品文档---下载后可任意编辑第一课时：交变电流的产生描述交变电流的物理量 一、知识要点：1．交变电流的产生：e=εmsin ωt ，i=I msinωt 【从中性面开始】① 中性面、线圈通过中性面时：② 转动一周线圈两次通过中性面，故一周里线圈中电流方向改变两次．2．交变电流的最大值与有效值，周期与频率：① 正弦沟通电的最大值：Em=NBSω与有效值的关系是：U = 1√2Em，I= 1√2I m对于非正弦电流以上关系不成立。② 通常所说沟通电压、电流是用电压表、电流表测得的，都是指有效值.用电器上所标电压、电流值也是指有效值。在计算沟通电通过导体产生热量、热功以及确定保险丝的熔断电流时，只能用有效值。3．电阻、电感和电容对交变电流的作用，感抗和容抗。① 感抗表示电感对交变电流的阻碍作用，其特点是“通直流，阻沟通”、“通低频，阻高频”。② 容抗表示电容对交变电流的阻碍作用，其特点是“通沟通，隔直流”、“通高频，阻低频”。二、例题分析：1．一个矩形线框的面积为 S ，在磁感应强度为 B 的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为 n 转/秒，则：【 】A．线框交变电动势的最大值为 nπBS B．线框交变电动势的有效值为 nπBSC．从开始转动经过 1/4 周期，线框中的平均感应电动势为 2nBSD．感应电动势瞬时值为 e = 2nπBSsin2nπt2．关于沟通电的有效值和最大值，下列说法正确的是：【 】A．任何形式的交变电流的有效值和最大值都有关系 U = Um/B．只有正弦式电流才有 U = Um/的关系C．照明电压 220V 、动力电压 380V，指的都是交变电流的有效值D．沟通电压表和电流表测量的都是交变电流的有效值3．电学元件的正确使用，对电路安全工作起着重要作用。某电解电容器上标有“25V ，450μF”字样，下列说法中正确的是：【 】A．此电容器在沟通、直流电路 25V 的电压时都能正常工作B．此电容器只有在不超过 25V 的直流电压下才能正常工作C．当工作电压是直流 25V 时，电容才是 450μFD．若此电容器在沟通电压下工作，沟通电压的最大值不能超过 25V4．左右两个电路都是从左端输入信号，从右端输出信号。左图中输入的是高频、低频混合的沟通信号，要求只输出低频信号；右图中输入的是直流和低频沟通的混合信号，要求只输出低频沟通信号。那么 C1、C2中哪个该用大电容？哪个该用小电容？5．在电工和电子技术中使用的扼流圈有...
