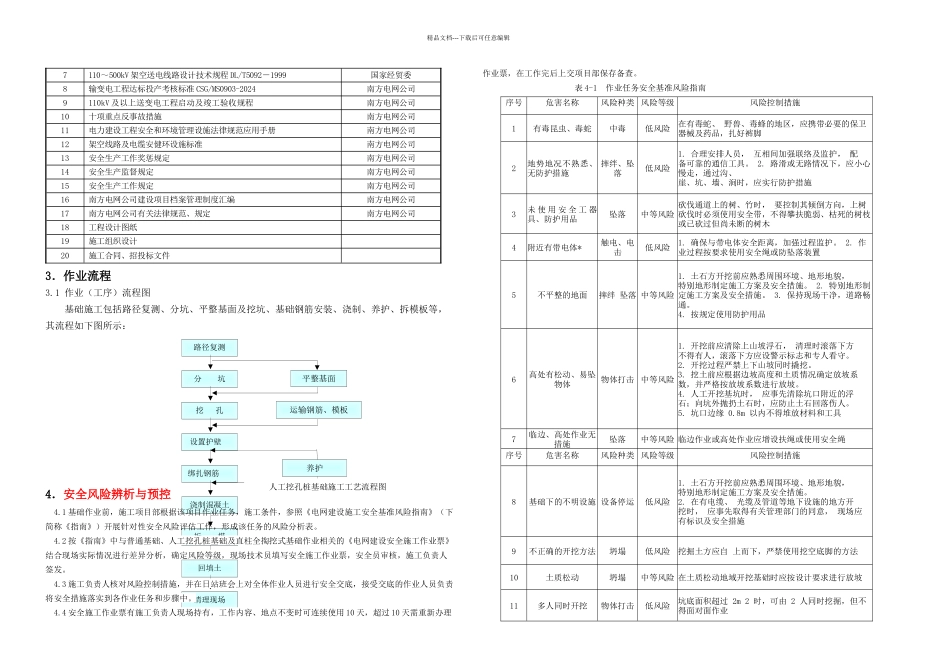

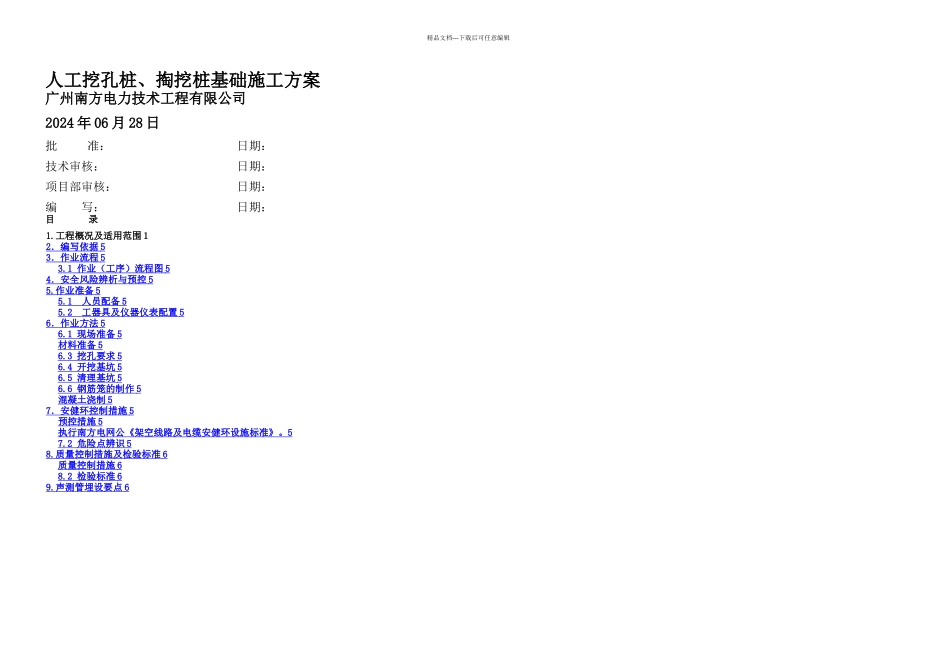

精品文档---下载后可任意编辑人工挖孔桩、掏挖桩基础施工方案广州南方电力技术工程有限公司2024 年 06 月 28 日批 准： 日期：技术审核： 日期：项目部审核： 日期：编 写： 日期：目 录1.工程概况及适用范围 12 ．编写依据 5 3 ．作业流程 5 3.1 作业（工序）流程图 5 4 ．安全风险辨析与预控 5 5. 作业准备 5 5.1 人员配备 5 5.2 工器具及仪器仪表配置 5 6 ．作业方法 5 6.1 现场准备 5 材料 准备 5 6.3 挖孔要求 5 6.4 开挖基坑 5 6.5 清理基坑 5 6.6 钢筋笼的制作 5 混凝土浇制 5 7 ．安健环控制措施 5 预控措施 5 执行南方电网公《架空线路及电缆安健环设施标准》。 5 7.2 危险点辨识 5 8. 质量控制措施及检验标准 6 质量控制措施 6 8.2 检验标准 6 9 . 声测管埋设要点 6 线路方 向ABDC精品文档---下载后可任意编辑概况及适用范围本作业指导书适用于人工挖孔桩、掏挖桩基础；本工程为 110kV 骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程，人工挖孔桩、掏挖桩基础共：10 基，总方量为：方；挖孔桩基础的型式有：G001-G014 、 T002 、 T003 、 T007 、 T008 、 T009 、 T010 、 T013 、 T014T015 等型式。1.2 线路方向及基础编号规定：1.2.1 线路的前进方向在杆塔结构明细表中标注，与其相垂直的方向称为横线路方向。1.2.2 铁塔基础位置按下图的规定编号为 A、B、C、D 号，且四个基腿的相对坐标是固定不变的。混凝土强度：基础及护壁均采纳 C25，基础垫层及保护帽采纳 C15。本工程所经区域多为山地，地质地貌条件复杂，植被茂密地势起伏大，大部分地形陡峭，交通条件比较困难。2．编写依据本作业指导书引用的技术标准、法律规范序号标准名称颁发机构110kV～500kV 输变电及配电工程质量验收与评定标准建设部、质监总局2混凝土结构工程施工质量验收法律规范 GB50204-2024建设部、质监总局3混凝土强度检验评定标准 GB/T50107-2024建设部、质监总局4钢结构工程施工质量验收法律规范建设部、质监总局5土方与爆破工程施工及验收法律规范建设部、质监总局6普通混凝土配合比设计规程 JGJ55-2024建设部前（骏沙线 N39#、N37#后 （ 上 洞 站 构架横线路方向左右中心桩路径复测分 坑挖 孔设置护壁 绑扎钢筋浇制混凝土拆 模回填土清理现场精品文档---下载后可任意编辑7110～500kV 架空送电线路设计技术规程 DL/T509...
