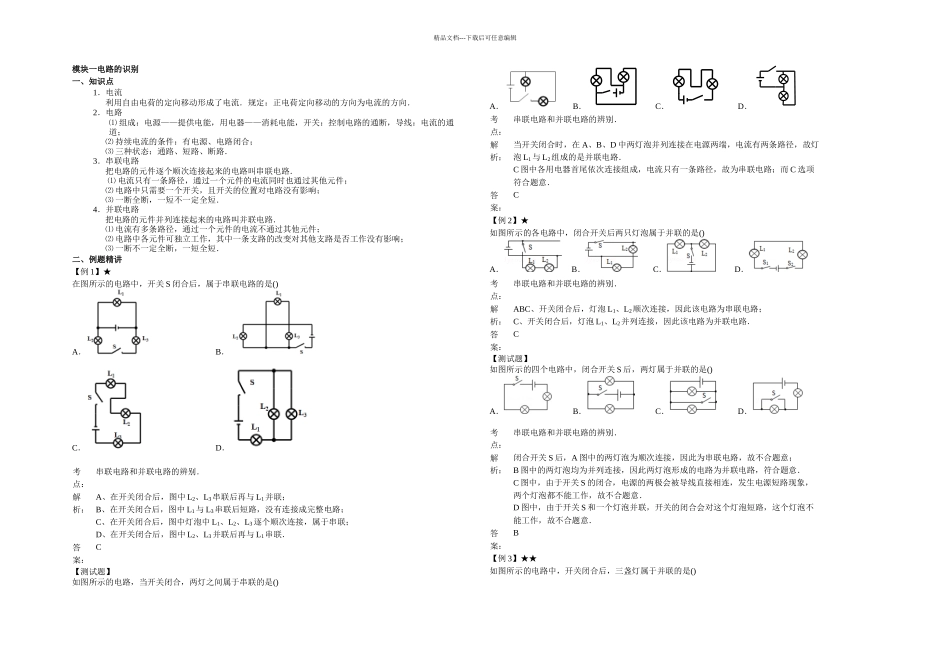

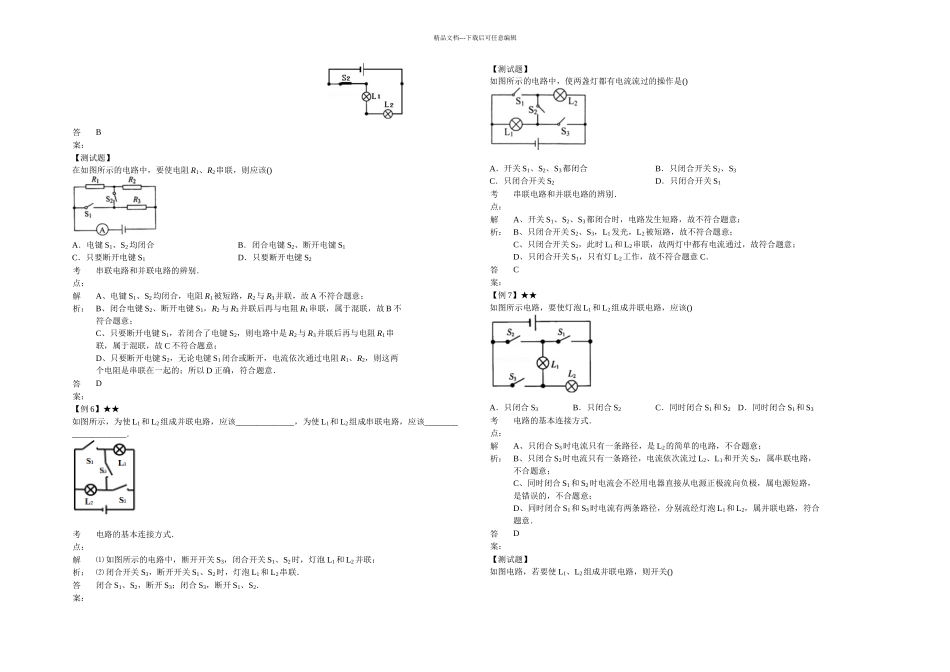

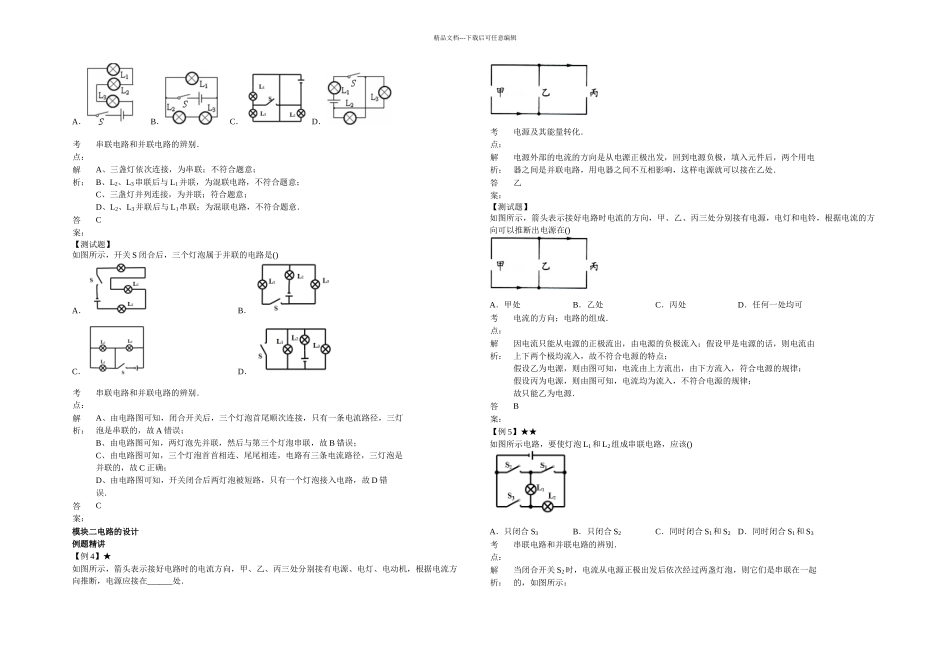

精品文档---下载后可任意编辑模块一电路的识别一、知识点1．电流利用自由电荷的定向移动形成了电流．规定：正电荷定向移动的方向为电流的方向．2．电路⑴ 组成：电源——提供电能，用电器——消耗电能，开关：控制电路的通断，导线：电流的通道；⑵ 持续电流的条件：有电源、电路闭合；⑶ 三种状态：通路、短路、断路．3．串联电路把电路的元件逐个顺次连接起来的电路叫串联电路．⑴ 电流只有一条路径，通过一个元件的电流同时也通过其他元件；⑵ 电路中只需要一个开关，且开关的位置对电路没有影响；⑶ 一断全断，一短不一定全短．4．并联电路把电路的元件并列连接起来的电路叫并联电路．⑴ 电流有多条路径，通过一个元件的电流不通过其他元件；⑵ 电路中各元件可独立工作，其中一条支路的改变对其他支路是否工作没有影响；⑶ 一断不一定全断，一短全短．二、例题精讲【例 1】★在图所示的电路中，开关 S 闭合后，属于串联电路的是()A．B．C．D．考点：串联电路和并联电路的辨别．解析：A、在开关闭合后，图中 L2、L3串联后再与 L1并联；B、在开关闭合后，图中 L1与 L3串联后短路，没有连接成完整电路；C、在开关闭合后，图中灯泡中 L1、L2、L3逐个顺次连接，属于串联；D、在开关闭合后，图中 L2、L3并联后再与 L1串联．答案：C【测试题】如图所示的电路，当开关闭合，两灯之间属于串联的是()A．B．C．D．考点：串联电路和并联电路的辨别．解析：当开关闭合时，在 A、B、D 中两灯泡并列连接在电源两端，电流有两条路径，故灯泡 L1与 L2组成的是并联电路．C 图中各用电器首尾依次连接组成，电流只有一条路径，故为串联电路；而 C 选项符合题意．答案：C【例 2】★如图所示的各电路中，闭合开关后两只灯泡属于并联的是()A．B．C．D．考点：串联电路和并联电路的辨别．解析：ABC、开关闭合后，灯泡 L1、L2顺次连接，因此该电路为串联电路；C、开关闭合后，灯泡 L1、L2并列连接，因此该电路为并联电路．答案：C【测试题】如图所示的四个电路中，闭合开关 S 后，两灯属于并联的是()A．B．C．D．考点：串联电路和并联电路的辨别．解析：闭合开关 S 后，A 图中的两灯泡为顺次连接，因此为串联电路，故不合题意；B 图中的两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，符合题意．C 图中，由于开关 S 的闭合，电源的两极会被导线直接相连，发生电源短路现象，两个灯泡都不能工作，故不合题意．D 图中，由于...
