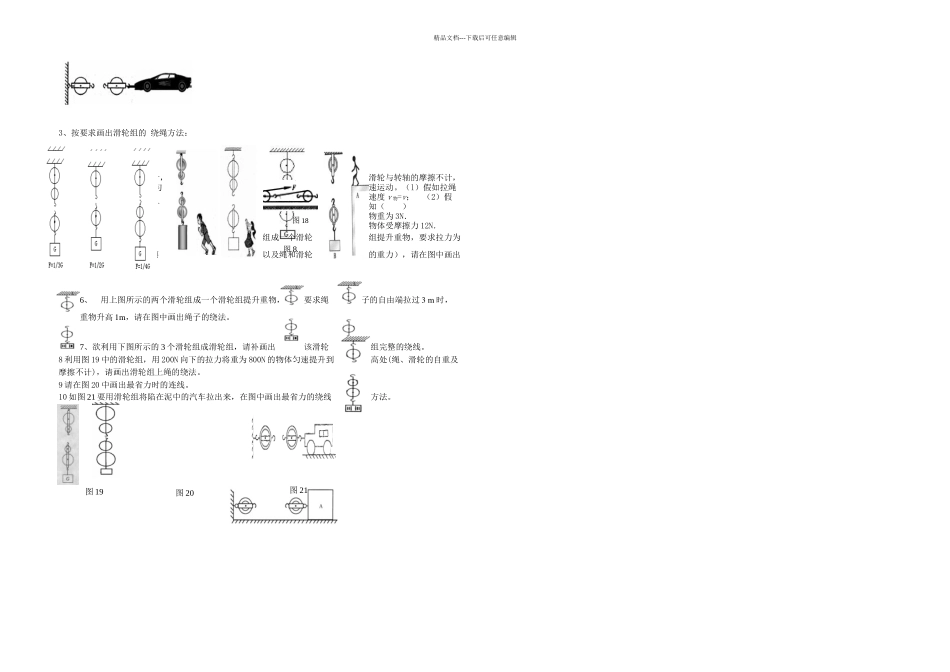

精品文档---下载后可任意编辑画出杠杆五要素简单机械作图专题训练（杠杆）1、 如图 1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、 如图 2，画出作用在“开瓶起子”上动力 F1的力臂和阻力 F2及 F2的力臂示意图..3、如图 3所示，使用羊角锤拔钉子，动力作用在锤柄上 A 点，请作出拔钉子时所用最小动力 F 的示意图。（注意：请在涂上保留为确保作图准确所画的辅助线）。 1 2 34、 如图 4 所示，曲杆 AOBC 自重不计，O 为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力 F 的示意图及其力臂 L。5、如图 5 所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。6、如图 6 所示，杠杆 BA 在力F1、F2的作用下处于静止状态，l2是 F2的力臂，在图中画出 F1的力臂和力 F2。7、如图 7 的杠杆平衡，货物 A 重为 200N，在图中画出货物 A重力的示意图及拉力 F 的力臂。8、 如图 8 所示，玩具"不倒翁"被扳倒后会自动立起来。请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于 O 点的力臂。（黑点表示"不倒翁"的重心）9、如图 9 是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力 F1的力臂和阻力及其力臂。10、如图 10 所示,0 为杠杆 AC 的支点,在 B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F1的力臂 l1,并标出 F1的方向.11、如图 11 所示的人前臂可以看成杠杆，图中 O 为支点，当肱二头肌将重力为 40N 的铅球托起时，画出人的手臂受到的阻力 F2的示意图和阻力臂 L2。12、如图 12 的弯曲杠杆 A 端吊一重物 G.要想在 B 端加一最小的力 F,使AO 保持水平平衡.试画出此力的方向和力臂.13、如图 13 所示杠杆，铁球重 20N，力 F 作用在杠杆的 B 端使杠杆水平平衡，则力 F=_________N；画出铁球重力 G 的图示和力 F 的力臂 L。14、要求用一个最小的力 F,使图 14 中的杠杆处于平衡状态,请画出这个力的示意图,并标明它的力臂.15、如图 15 所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中画出这个力的示意图。16、如图 16 所示，O 是杠杆 OA 的支点．在图中画出拉力 F1和 F2的力臂 l1和 l2.17、如图 17 所示，一轻质杠杆 OA 在力 F1、F2的作用下处于静止状态．l2是力 F2的力臂，请在图中画出 F1的力臂 l1和力F2的示意图...
