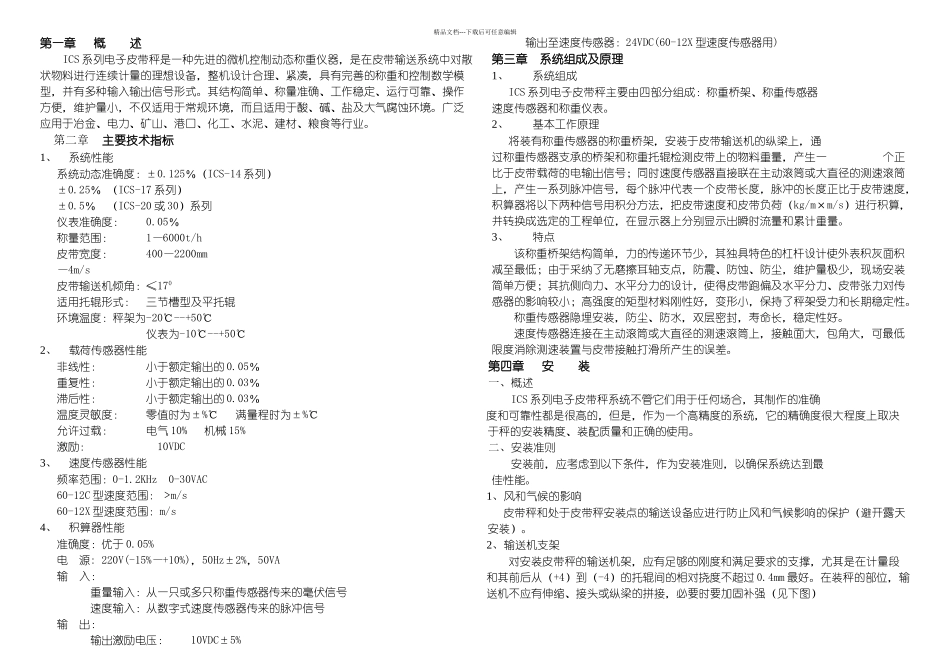

精品文档---下载后可任意编辑第一章 概 述ICS 系列电子皮带秤是一种先进的微机控制动态称重仪器，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理、紧凑，具有完善的称重和控制数学模型，并有多种输入输出信号形式。其结构简单、称量准确、工作稳定、运行可靠、操作方便，维护量小，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。第二章 主要技术指标1、系统性能系统动态准确度：±0.125％（ICS-14 系列）±0.25％ （ICS-17 系列）±0.5％ （ICS-20 或 30）系列仪表准确度： 0.05％称量范围： 1—6000t/h皮带宽度： 400—2200mm—4m/s皮带输送机倾角：≤170适用托辊形式： 三节槽型及平托辊环境温度：秤架为-20℃--+50℃ 仪表为-10℃--+50℃2、载荷传感器性能非线性： 小于额定输出的 0.05％重复性： 小于额定输出的 0.03％滞后性： 小于额定输出的 0.03％温度灵敏度： 零值时为±%℃ 满量程时为±%℃允许过载： 电气 10% 机械 15%激励： 10VDC3、速度传感器性能频率范围：0-1.2KHz 0-30VAC60-12C 型速度范围：﹥m/s 60-12X 型速度范围：m/s4、积算器性能准确度：优于 0.05%电 源: 220V(-15%—+10%)，50Hz±2%，50VA输 入：重量输入：从一只或多只称重传感器传来的毫伏信号速度输入：从数字式速度传感器传来的脉冲信号输 出：输出激励电压： 10VDC±5%输出至速度传感器：24VDC(60-12X 型速度传感器用)第三章 系统组成及原理1、系统组成ICS 系列电子皮带秤主要由四部分组成：称重桥架、称重传感器 速度传感器和称重仪表。2、基本工作原理将装有称重传感器的称重桥架，安装于皮带输送机的纵梁上，通 过称重传感器支承的桥架和称重托辊检测皮带上的物料重量，产生一 个正比于皮带载荷的电输出信号；同时速度传感器直接联在主动滚筒或大直径的测速滚筒上，产生一系列脉冲信号，每个脉冲代表一个皮带长度，脉冲的长度正比于皮带速度，积算器将以下两种信号用积分方法，把皮带速度和皮带负荷（kg/m×m/s）进行积算，并转换成选定的工程单位，在显示器上分别显示出瞬时流量和累计重量。3、特点该称重桥架结构简单，力的传递环节少，其独具特色的杠杆设计使外表积灰面积减至最低；由于采纳了无磨擦耳轴支点，防震、防蚀、防尘，维护量极少，现场安装简单方便；其抗侧向力、水平分力的设计，使得皮带跑偏及水...
