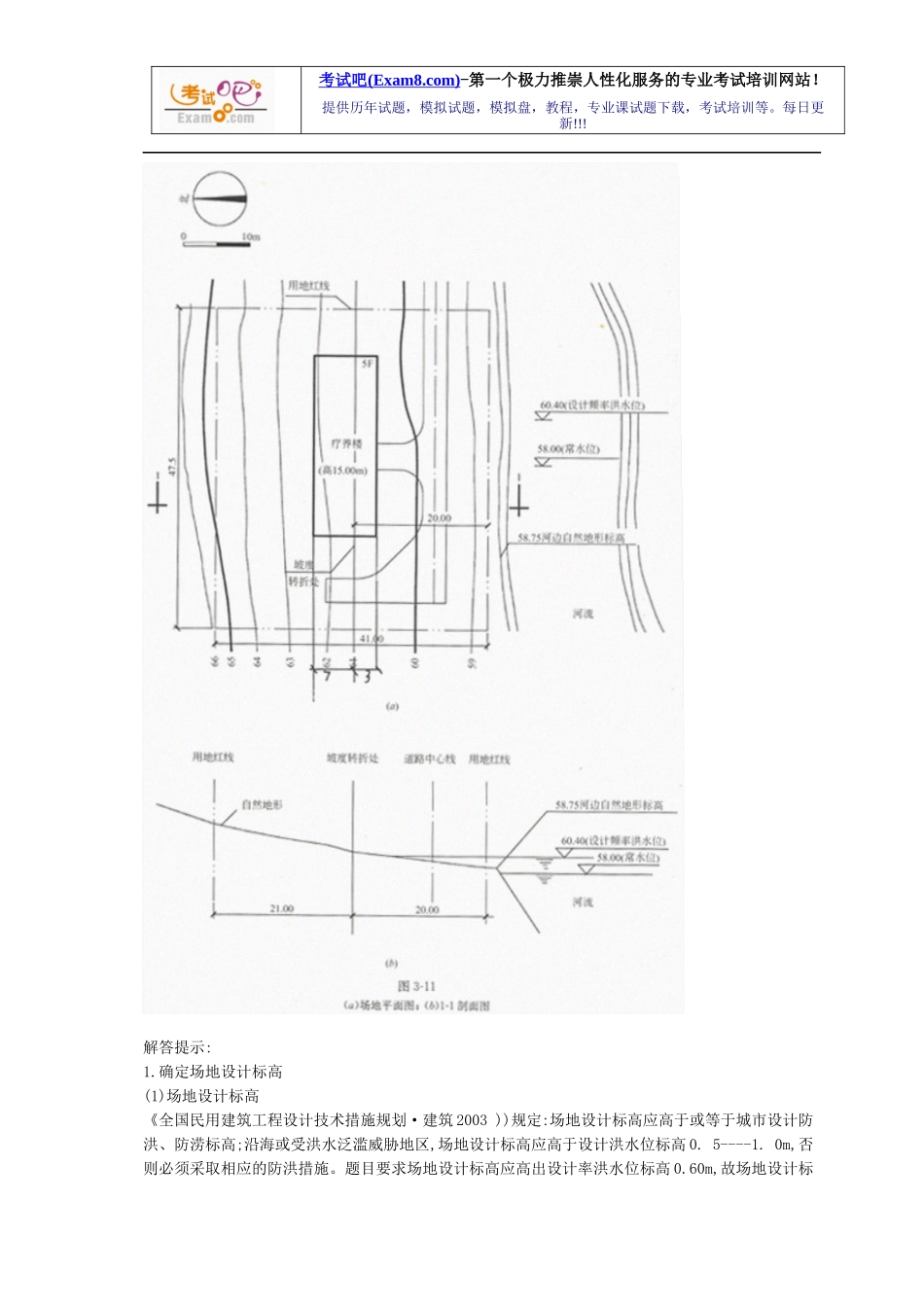

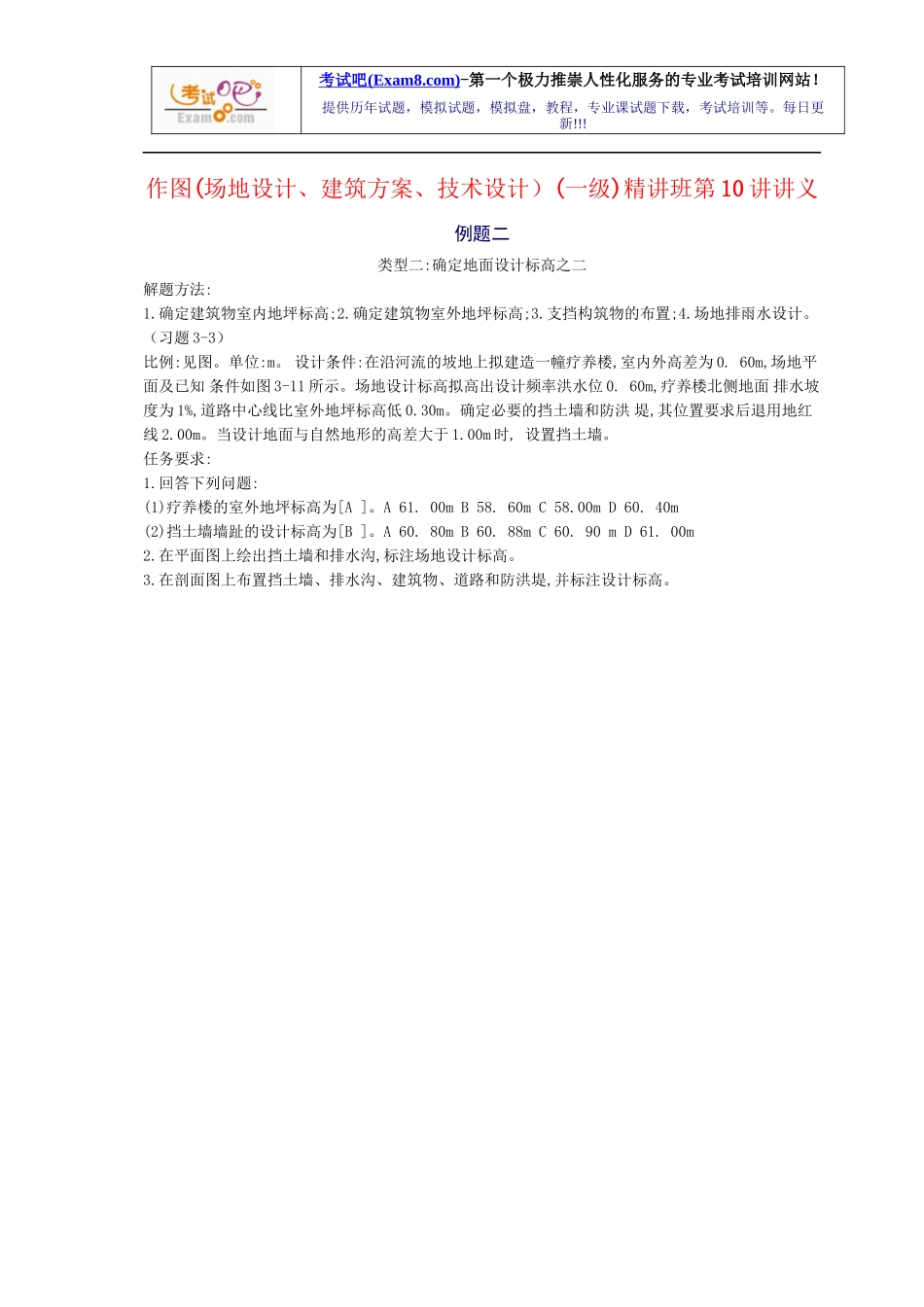

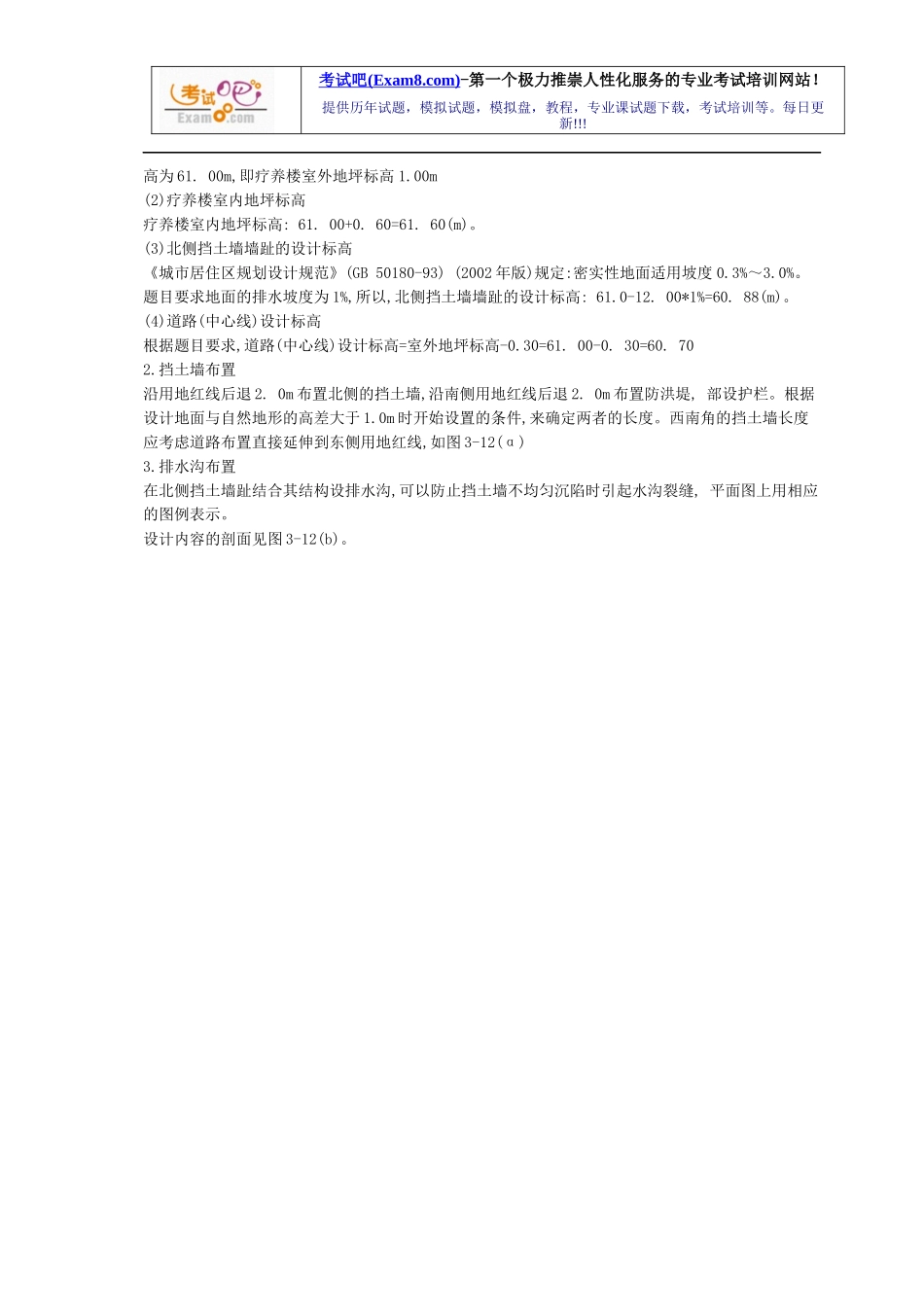

考试吧 (Exam8.com) -第一个极力推崇人性化服务的专业考试培训网站！提供历年试题，模拟试题，模拟盘，教程，专业课试题下载，考试培训等。每日更新!!!作图(场地设计、建筑方案、技术设计）(一级)精讲班第 10 讲讲义例题二类型二:确定地面设计标高之二解题方法:1.确定建筑物室内地坪标高;2.确定建筑物室外地坪标高;3.支挡构筑物的布置;4.场地排雨水设计。（习题 3-3）比例:见图。单位:m 。 设计条件:在沿河流的坡地上拟建造一幢疗养楼,室内外高差为 0. 60m,场地平 面及已知 条件如图 3-11 所示。场地设计标高拟高出设计频率洪水位 0. 60m, 疗养楼北侧地面 排水坡度为 1%,道路中心线比室外地坪标高低 0.30m 。确定必要的挡土墙和防洪 堤,其位置要求后退用地红线 2.00m。当设计地面与自然地形的高差大于 1.00m 时, 设置挡土墙。任务要求:1.回答下列问题:(1)疗养楼的室外地坪标高为[A ]。A 61. 00m B 58. 60m C 58.00m D 60. 40m(2)挡土墙墙趾的设计标高为[B ]。A 60. 80m B 60. 88m C 60. 90 m D 61. 00m2.在平面图上绘出挡土墙和排水沟,标注场地设计标高。3.在剖面图上布置挡土墙、排水沟、建筑物、道路和防洪堤,并标注设计标高。考试吧 (Exam8.com) -第一个极力推崇人性化服务的专业考试培训网站！提供历年试题，模拟试题，模拟盘，教程，专业课试题下载，考试培训等。每日更新!!!解答提示:1.确定场地设计标高(1)场地设计标高《全国民用建筑工程设计技术措施规划·建筑 2003 ))规定:场地设计标高应高于或等于城市设计防洪、防涝标高;沿海或受洪水泛滥威胁地区,场地设计标高应高于设计洪水位标高 0. 5----1. 0m,否则必须采取相应的防洪措施。题目要求场地设计标高应高出设计率洪水位标高 0.60m,故场地设计标考试吧 (Exam8.com) -第一个极力推崇人性化服务的专业考试培训网站！提供历年试题，模拟试题，模拟盘，教程，专业课试题下载，考试培训等。每日更新!!!高为 61. 00m, 即疗养楼室外地坪标高 1.00m(2)疗养楼室内地坪标高疗养楼室内地坪标高: 61. 00+0. 60=61. 60(m)。(3)北侧挡土墙墙趾的设计标高《城市居住区规划设计规范》(GB 50180-93) (2002 年版)规定: 密实性地面适用坡度 0.3%～3.0%。题目要求地面的排水坡度为 1%,所以,北侧挡土墙墙趾的设计标高: 61.0-12. 00*1%=60. 88(m)。(4)道路(中心线)设计标高根据题目要求,道路(中心线)设计标高=室外地坪标高-0.30=...
