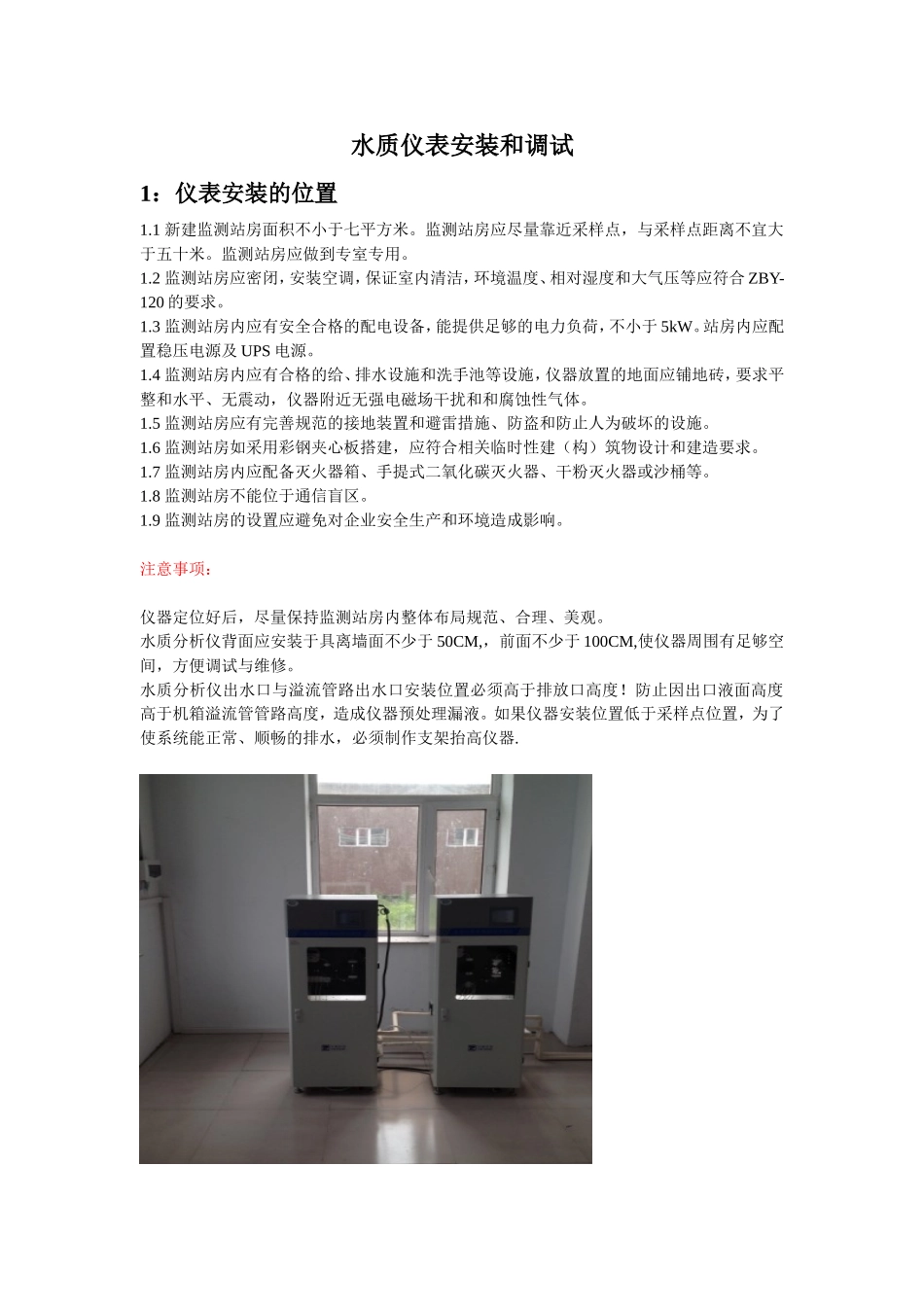

水质仪表安装和调试1：仪表安装的位置1.1新建监测站房面积不小于七平方米。监测站房应尽量靠近采样点，与采样点距离不宜大于五十米。监测站房应做到专室专用。1.2监测站房应密闭，安装空调，保证室内清洁，环境温度、相对湿度和大气压等应符合ZBY-120的要求。1.3监测站房内应有安全合格的配电设备，能提供足够的电力负荷，不小于5kW。站房内应配置稳压电源及UPS电源。1.4监测站房内应有合格的给、排水设施和洗手池等设施，仪器放置的地面应铺地砖，要求平整和水平、无震动，仪器附近无强电磁场干扰和和腐蚀性气体。1.5监测站房应有完善规范的接地装置和避雷措施、防盗和防止人为破坏的设施。1.6监测站房如采用彩钢夹心板搭建，应符合相关临时性建（构）筑物设计和建造要求。1.7监测站房内应配备灭火器箱、手提式二氧化碳灭火器、干粉灭火器或沙桶等。1.8监测站房不能位于通信盲区。1.9监测站房的设置应避免对企业安全生产和环境造成影响。注意事项：仪器定位好后，尽量保持监测站房内整体布局规范、合理、美观。水质分析仪背面应安装于具离墙面不少于50CM,，前面不少于100CM,使仪器周围有足够空间，方便调试与维修。水质分析仪出水口与溢流管路出水口安装位置必须高于排放口高度！防止因出口液面高度高于机箱溢流管管路高度，造成仪器预处理漏液。如果仪器安装位置低于采样点位置，为了使系统能正常、顺畅的排水，必须制作支架抬高仪器.2：仪器采水单元安装--水泵选择采样泵应根据采样流量、采样取水系统的水位差合理选择。取水采样泵应对水质参数没有影响，并且使用寿命长、易维护。采样取水系统的安装应便于采样泵的安置和维护。采样取水系统宜设有过滤设施，防止杂物和粗颗粒悬浮物损坏采样泵。为保证仪器电路安全，需购买功率小于750W水泵。自吸泵选购要求：仪器与取水口液位差小于2米，仪器距离排放口小于10米，建议购买功率为370W左右自吸泵（水泵介绍）图2自吸泵实物图表2自吸泵规格自吸泵规格功率370W电压220V频率50HZ自吸6m流量1.5M3/h口径25mm对于安装重金属水质分析仪的仪器，严禁购买含带所分析指标材料的水泵，如总铁水质分析仪严禁使用铁制材料自吸泵，建议购买不锈钢材质水泵或塑料材质水泵。潜水泵选购要求：仪器与取水口液位差大于2米，仪器距离排放口大于10米，建议购买功率为370W左右潜水泵。（潜水泵介绍）图3潜水泵实物图表3潜水泵规格潜水泵规格功率370W电压220V频率50HZ扬程16m流量1.5M3/h口径25mm安装于冬天气温低于零度现场，必须安装潜水泵，防止因管路冰冻，造成取样管路异常。--采水单元安装示意图2.1.1分析仪安装示意图注意：取水口应在水面以下50CM！2.1.2分析仪预处理管路示意图2.1.3两台设备管路安装示意图3：监测小屋和采样点之间管路的铺设--水样管路的组成3.1水样管路主要由取水管路（包括取水设备，如潜水泵或自吸泵）、排水管路组成.--水样管路材质的选择3.2采样取水管材料应对所监测项目没有干扰，并且耐腐蚀。取水管应能保证水质自动分析仪所需的流量。采样管路应采用优质的硬质PVC或PPR管材，严禁使用软管做采样管。根据现场安装温度，确定管路安装材料，现场冬季最低温高于零摄氏度，建议使用PVC材料给水管路，冬季最低温低于零摄氏度现场，建议使用PPR材料给水管路。PVC材料配件：DN25管径PVC材料给水管，DN25管径直接，DN25管径弯接，DN25管径外牙丝，DN25管径球阀。数量若干，根据实际所需购买。PPR材料配件：DN25管径PPR材料给水管，DN25管径直接，DN25管径弯接，DN25管径外牙丝，DN25管径球阀，DN25抱箍，钢丝软管。数量若干，根据实际所需购买。防冻配件：保温管，伴热带。--水样管路铺设的注意事项3.3在站房与取样点之间无任何障碍或站房与取样点之间铺设的地面管道在与企业协商后确定不会对企业正常生产条件和环境造成影响的情况下，可将取样管和增加了套管保护的线缆直接铺设在地面上，一般距离地面10cm左右的高度。3.1.1取样点示意图考虑到北方地区冬天会结冰的实际情况，铺设在地面上的取样管要求采用暖气管进行伴热处理，同时取样管、线缆管和暖气管外整体裹上一层保温棉进行保温，目的是防止监测过程中取样管中的水样在冬天...
