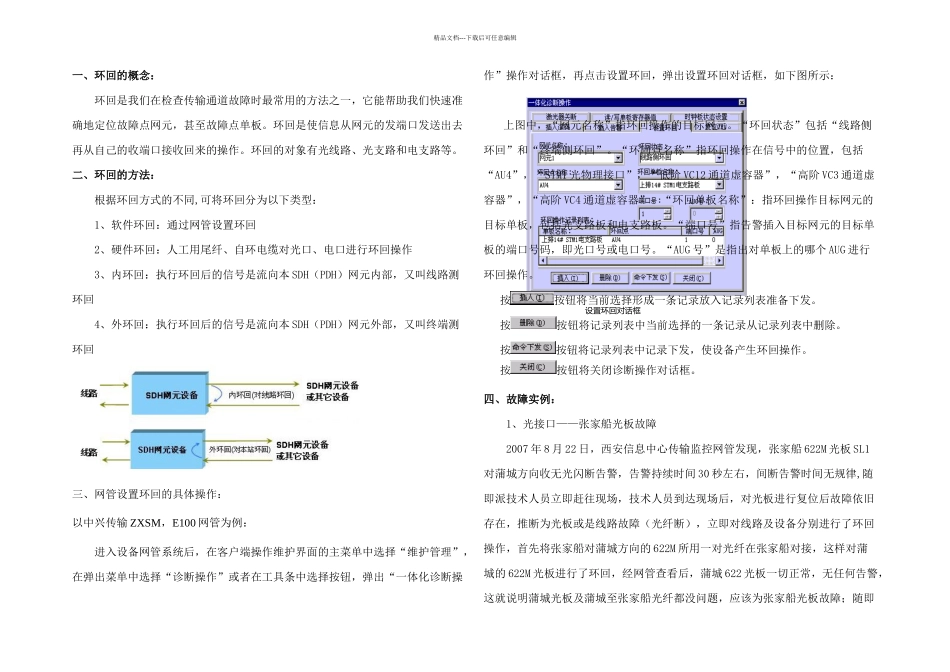

设置环回对话框精品文档---下载后可任意编辑一、环回的概念：环回是我们在检查传输通道故障时最常用的方法之一，它能帮助我们快速准确地定位故障点网元，甚至故障点单板。环回是使信息从网元的发端口发送出去再从自己的收端口接收回来的操作。环回的对象有光线路、光支路和电支路等。二、环回的方法：根据环回方式的不同,可将环回分为以下类型：1、软件环回：通过网管设置环回2、硬件环回：人工用尾纤、自环电缆对光口、电口进行环回操作3、内环回：执行环回后的信号是流向本 SDH（PDH）网元内部，又叫线路测环回4、外环回：执行环回后的信号是流向本 SDH（PDH）网元外部，又叫终端测环回三、网管设置环回的具体操作：以中兴传输 ZXSM，E100 网管为例： 进入设备网管系统后，在客户端操作维护界面的主菜单中选择“维护管理”，在弹出菜单中选择“诊断操作”或者在工具条中选择按钮，弹出“一体化诊断操作”操作对话框，再点击设置环回，弹出设置环回对话框，如下图所示：上图中，“网元名称”指环回操作的目标网元。“环回状态”包括“线路侧环回”和“终端侧环回”。“环回点名称”指环回操作在信号中的位置，包括“AU4”，“STM1 光物理接口”，“低阶 VC12 通道虚容器”，“高阶 VC3 通道虚容器”，“高阶 VC4 通道虚容器”。“环回单板名称”：指环回操作目标网元的目标单板，包括光支路板和电支路板。“端口号”指告警插入目标网元的目标单板的端口号码，即光口号或电口号。“AUG 号”是指出对单板上的哪个 AUG 进行环回操作。按按钮将当前选择形成一条记录放入记录列表准备下发。按按钮将记录列表中当前选择的一条记录从记录列表中删除。按按钮将记录列表中记录下发，使设备产生环回操作。按按钮将关闭诊断操作对话框。四、故障实例：1、光接口——张家船光板故障2007 年 8 月 22 日，西安信息中心传输监控网管发现，张家船 622M 光板 SL1对蒲城方向收无光闪断告警，告警持续时间 30 秒左右，间断告警时间无规律,随即派技术人员立即赶往现场，技术人员到达现场后，对光板进行复位后故障依旧存在，推断为光板或是线路故障（光纤断），立即对线路及设备分别进行了环回操作，首先将张家船对蒲城方向的 622M 所用一对光纤在张家船对接，这样对蒲城的 622M 光板进行了环回，经网管查看后，蒲城 622 光板一切正常，无任何告警，这就说明蒲城光板及蒲城至张家船光纤都没问题，应该为张家船光板故障；随即精品文档---...
