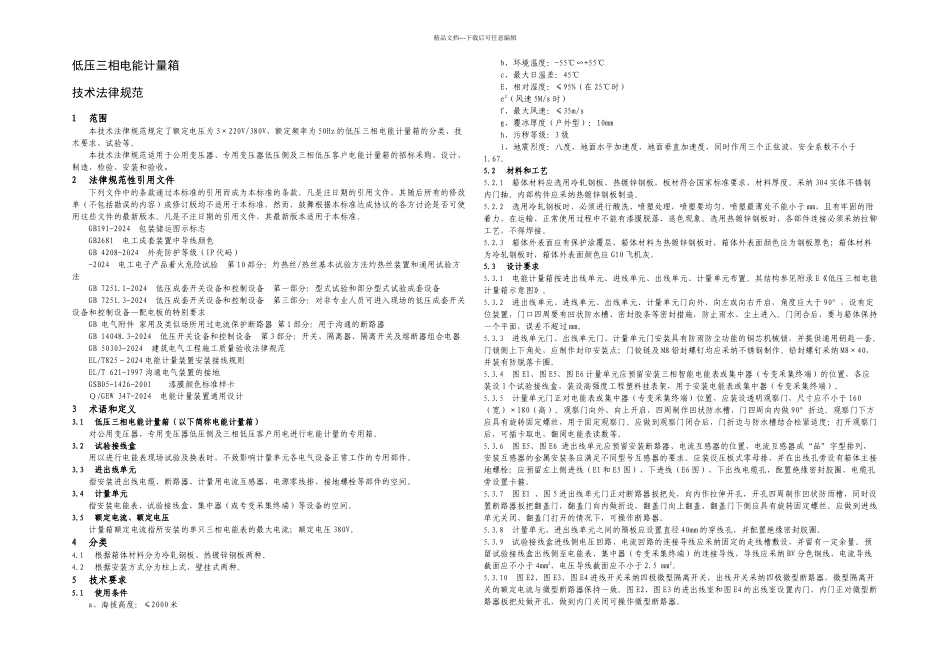

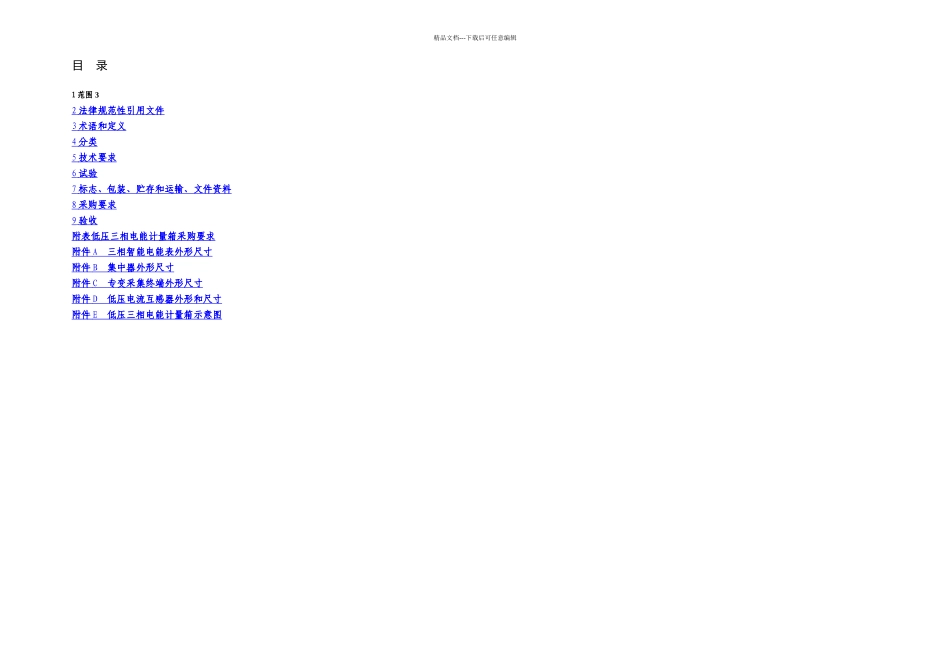

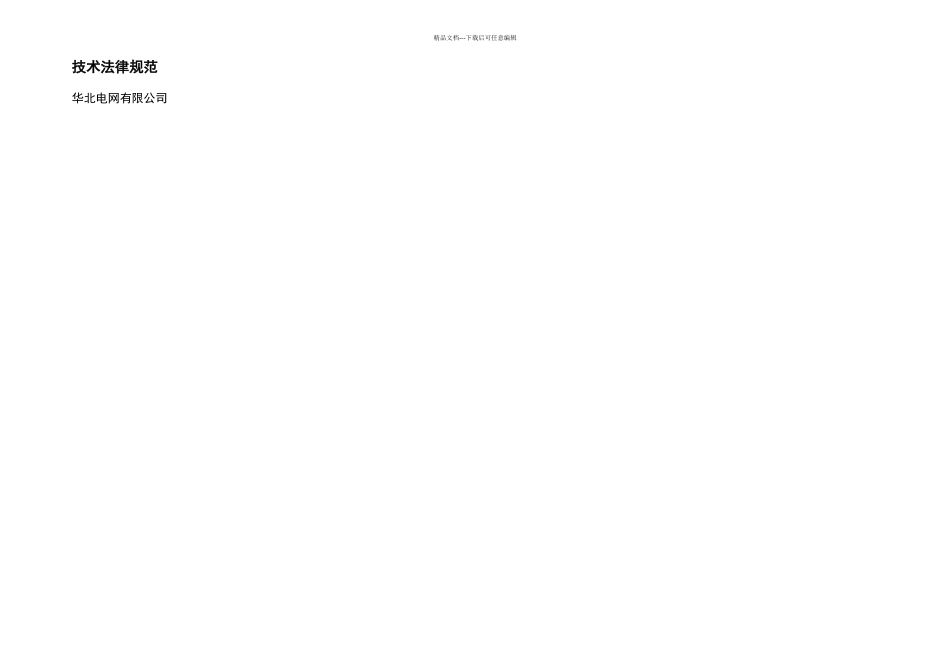

精品文档---下载后可任意编辑技术法律规范华北电网有限公司精品文档---下载后可任意编辑目 录1 范围 32 法律规范性引用文件 3 术语和定义 4 分类 5 技术要求 6 试验 7 标志、包装、贮存和运输、文件资料 8 采购要求 9 验收 附表低压三相电能计量箱采购要求 附件 A 三相智能电能表外形尺寸 附件 B 集中器外形尺寸 附件 C 专变采集终端外形尺寸 附件 D 低压电流互感器外形和尺寸 附件 E 低压三相电能计量箱示意图 精品文档---下载后可任意编辑低压三相电能计量箱技术法律规范1范围本技术法律规范规定了额定电压为 3×220V/380V、额定频率为 50Hz 的低压三相电能计量箱的分类、技术要求、试验等。本技术法律规范适用于公用变压器、专用变压器低压侧及三相低压客户电能计量箱的招标采购、设计、制造、检验、安装和验收。2法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191-2024 包装储运图示标志GB2681 电工成套装置中导线颜色GB 4208-2024 外壳防护等级（IP 代码）-2024 电工电子产品着火危险试验 第 10 部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB 7251.1-2024 低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备GB 7251.3-2024 低压成套开关设备和控制设备 第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特别要求GB 电气附件 家用及类似场所用过电流保护断路器 第 1 部分：用于沟通的断路器GB 14048.3-2024 低压开关设备和控制设备 第 3 部分：开关、隔离器、隔离开关及熔断器组合电器GB 50303-2024 建筑电气工程施工质量验收法律规范EL/T825－2024 电能计量装置安装接线规则EL/T 621-1997 沟通电气装置的接地GSB05-1426-2001 漆膜颜色标准样卡Ｑ/GEW 347-2024 电能计量装置通用设计3术语和定义3.1低压三相电能计量箱（以下简称电能计量箱）对公用变压器、专用变压器低压侧及三相低压客户用电进行电能计量的专用箱。3.2试验接线盒用以进行电能表现场试验及换表时，不致影响计量单元各电气设备正常工作的专用部件。3.3进出线单元指安装进出线电缆、断路器、计量用...
