低压配电柜箱直流系统中压配电柜接地工艺要求培训资料

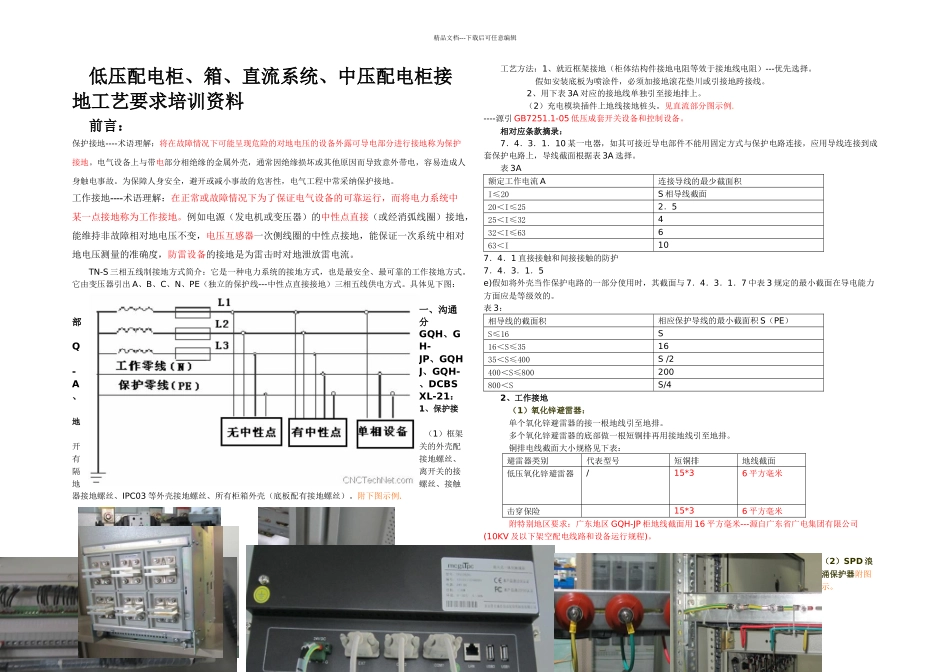

精品文档---下载后可任意编辑低压配电柜、箱、直流系统、中压配电柜接地工艺要求培训资料前言：保护接地----术语理解：将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。电气设备上与带电部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。为保障人身安全，避开或减小事故的危害性，电气工程中常采纳保护接地。工作接地----术语理解：在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对地电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。TN-S 三相五线制接地方式简介：它是一种电力系统的接地方式，也是最安全、最可靠的工作接地方式。它由变压器引出 A、B、C、N、PE（独立的保护线---中性点直接接地）三相五线供电方式。具体见下图：一、沟通部分GQH、GQH-JP、GQH-J、GQH-A、DCBS、XL-21：1、保护接地 （1）框架开关的外壳配有接地螺丝、隔离开关的接地螺丝、接触器接地螺丝、IPC03 等外壳接地螺丝、所有柜箱外壳（底板配有接地螺丝）。附下图示例.工艺方法：1、就近框架接地（柜体结构件接地电阻等效于接地线电阻）---优先选择。 假如安装底板为喷涂件，必须加接地滚花垫川或引接地跨接线。 2、用下表 3A 对应的接地线单独引至接地排上。 （2）充电模块插件上地线接地桩头。见直流部分图示例.----源引 GB7251.1-05 低压成套开关设备和控制设备。相对应条款摘录：7．4．3．1．10 某一电器，如其可接近导电部件不能用固定方式与保护电路连接，应用导线连接到成套保护电路上，导线截面根据表 3A 选择。表 3A额定工作电流 A连接导线的最少截面积I≤20S 相导线截面20＜I≤252．525＜I≤32432＜I≤63663＜I107．4．1 直接接触和间接接触的防护7．4．3．1．5e)假如将外壳当作保护电路的一部分使用时，其截面与 7．4．3．1．7 中表 3 规定的最小截面在导电能力方面应是等级效的。表 3：相导线的截面积相应保护导线的最小截面积 S（PE）S≤16S16＜S≤351635＜S≤400S /2 400＜S≤800200800＜SS/42、工作接地（1）氧化锌避雷器：单个氧化锌避雷器的接一根地线引至地排。多个氧化锌避雷器的底部做一根短铜排再用接地线引至地排。铜排电线截面大小规格见...
