倍福模块故障诊断

倍福模块故障诊断_第1页
1/4

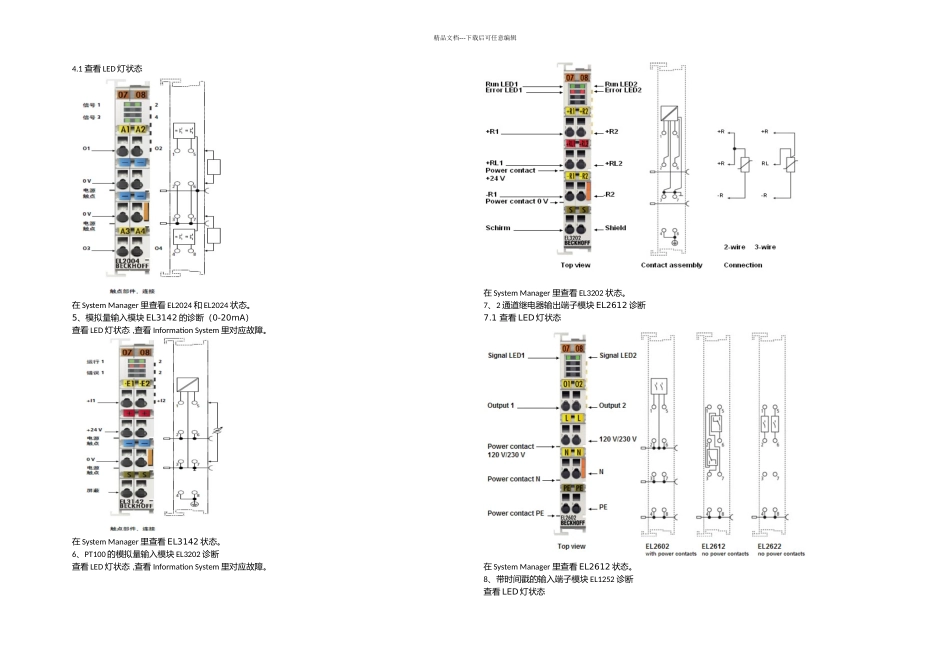

倍福模块故障诊断_第2页
2/4

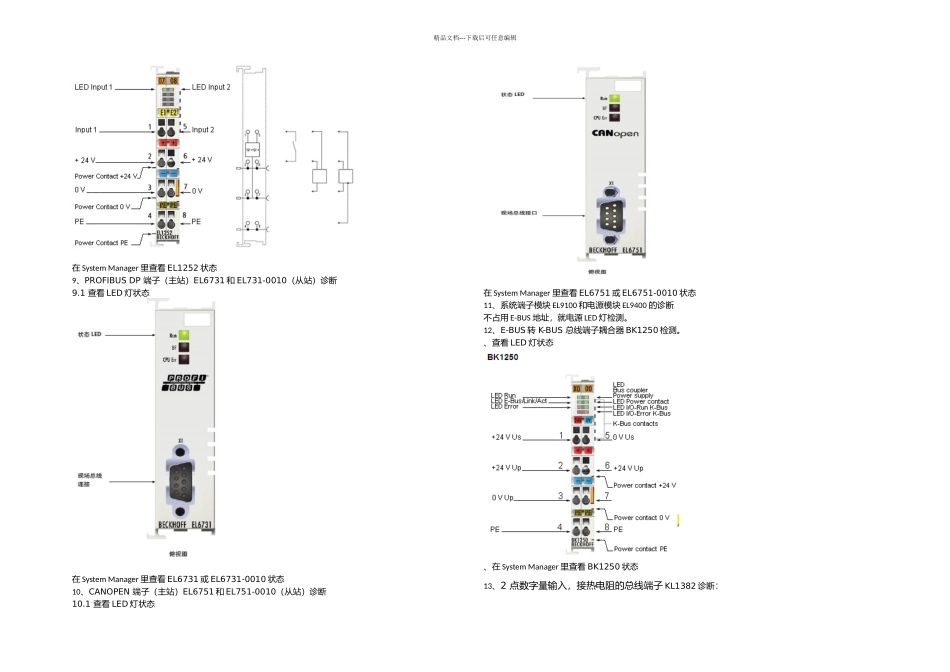

倍福模块故障诊断_第3页
3/4
精品文档---下载后可任意编辑查看 LED 灯状态连接不上 CX1020,防火墙关掉,杀毒软件禁用所有监控,甚至自动更新关掉。假如还连不上,怎么办,拨码,恢复出厂值。假如还连接不上,那就重新刷 CE 的 IMAGE 文件。如何刷新 CE 的 IMAGE 文件,直接取出 CF 卡。U 盘直接拷,覆盖掉 Hard Disk 的 IMAGE 文件,FTP 下载到 CF卡,然后更新。2、E-BUS 耦合器 EK1100 的故障诊断:查看 LED 灯状态2.2 在 System Manager 里查看。3、数字输入 EL1004 诊断3.1 查看 LED 灯状态在 System Manager 里查看 EL1004 状态。4、数字输出 EL2024 和 EL2024 的诊断精品文档---下载后可任意编辑4.1 查看 LED 灯状态在 System Manager 里查看 EL2024 和 EL2024 状态。5、模拟量输入模块 EL3142 的诊断(0-20mA)查看 LED 灯状态 ,查看 Information System 里对应故障。在 System Manager 里查看 EL3142 状态。6、PT100 的模拟量输入模块 EL3202 诊断查看 LED 灯状态 ,查看 Information System 里对应故障。在 System Manager 里查看 EL3202 状态。7、2 通道继电器输出端子模块 EL2612 诊断7.1 查看 LED 灯状态在 System Manager 里查看 EL2612 状态。8、带时间戳的输入端子模块 EL1252 诊断查看 LED 灯状态精品文档---下载后可任意编辑在 System Manager 里查看 EL1252 状态9、PROFIBUS DP 端子(主站)EL6731 和 EL731-0010(从站)诊断9.1 查看 LED 灯状态在 System Manager 里查看 EL6731 或 EL6731-0010 状态10、CANOPEN 端子(主站)EL6751 和 EL751-0010(从站)诊断10.1 查看 LED 灯状态在 System Manager 里查看 EL6751 或 EL6751-0010 状态11、系统端子模块 EL9100 和电源模块 EL9400 的诊断不占用 E-BUS 地址,就电源 LED 灯检测。12、E-BUS 转 K-BUS 总线端子耦合器 BK1250 检测。、查看 LED 灯状态、在 System Manager 里查看 BK1250 状态13、2 点数字量输入,接热电阻的总线端子 KL1382 诊断:精品文档---下载后可任意编辑查看 LED 灯状态、在 System Manager 里查看 KL1382 状态14、KL3204 总线端子,4 点模拟量 RTD 输入,用于热电阻(PT100)、查看 LED 灯状态14.2、在 System Manager 里查看 KL3204 状态15、诊断 KL3042 总线端子,2 点模拟量输入,0 ... 20 mA,带测量传感器电源15.1、查看 LED 灯状态15.2、在 System Manager 里查看 KL3042 状态16、诊断 KL9550 总线端子,电涌滤波器系统和电源 24V16.1、查看 LED 灯状态16.2 在 System Manager 里查看 KL3042 状态
