傻瓜教程简支梁自振频率ansys教程

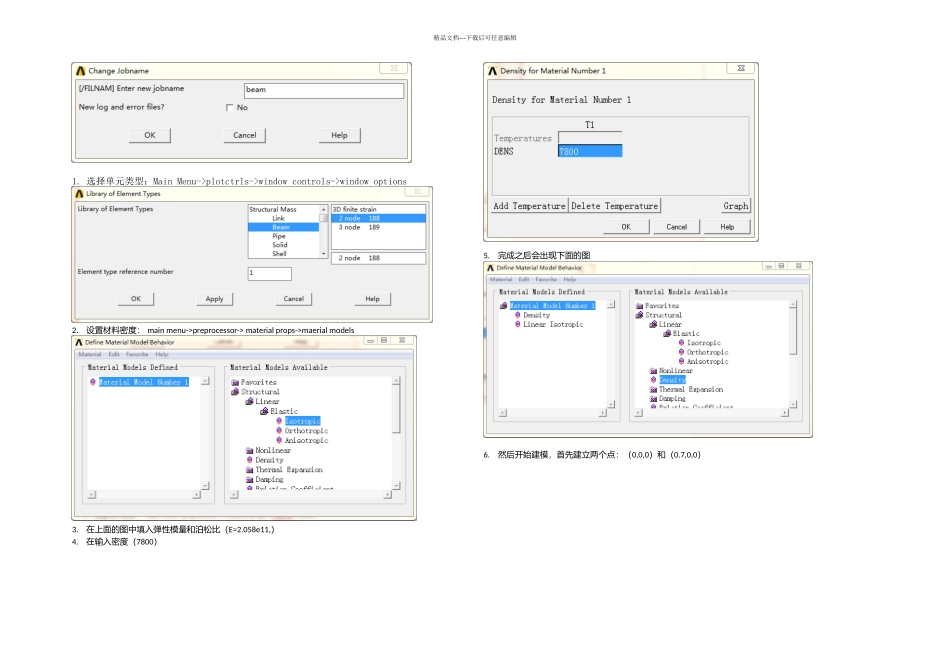

傻瓜教程简支梁自振频率ansys教程_第1页
1/5

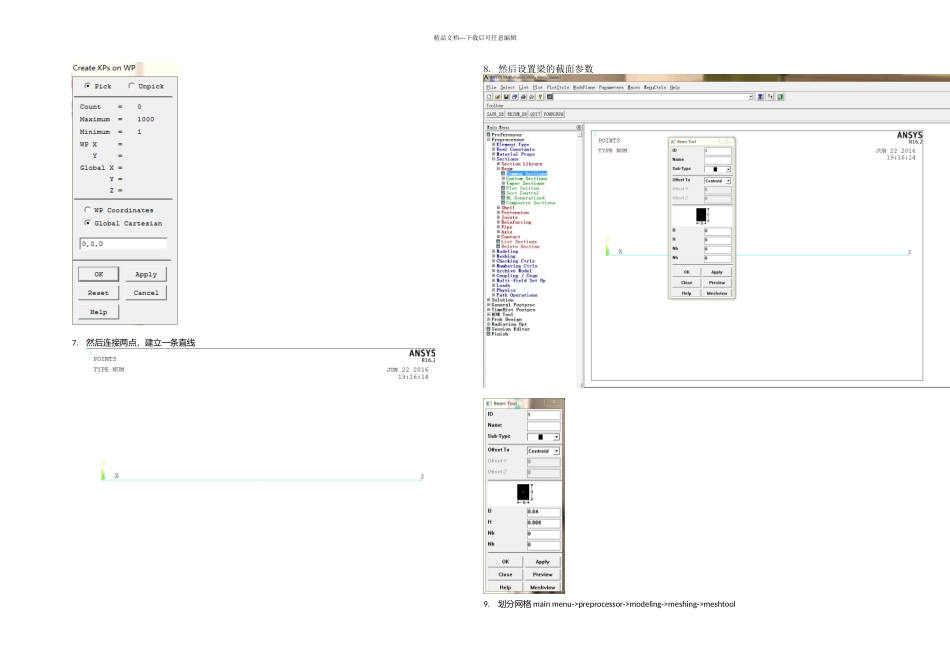

傻瓜教程简支梁自振频率ansys教程_第2页
2/5

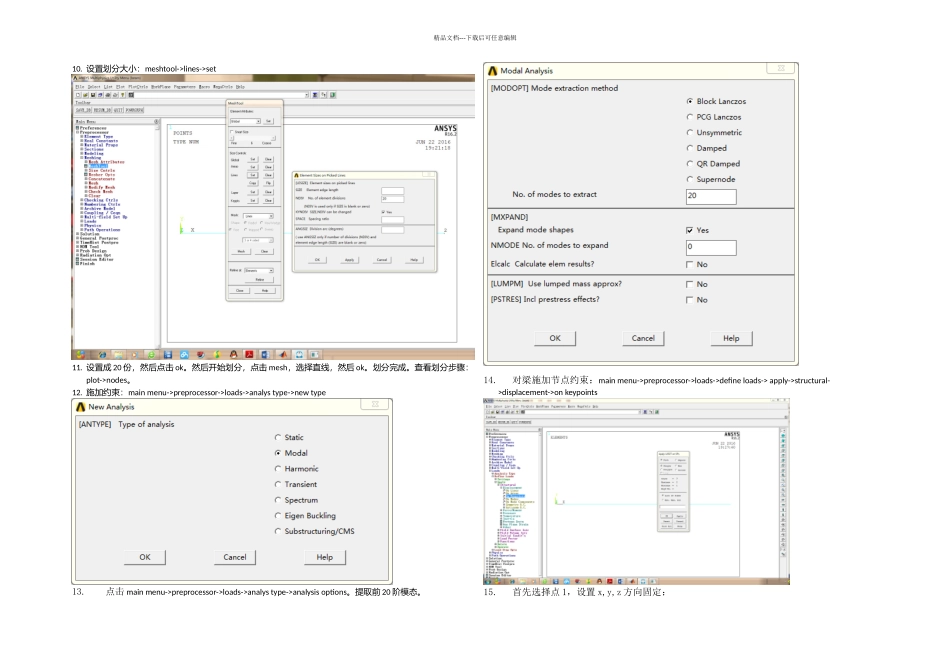

傻瓜教程简支梁自振频率ansys教程_第3页
3/5
精品文档---下载后可任意编辑1. 选择单元类型:Main Menu->plotctrls->window controls->window options2.设置材料密度: main menu->preprocessor-> material props->maerial models3.在上面的图中填入弹性模量和泊松比(E=2.058e11,)4.在输入密度(7800)5.完成之后会出现下面的图6.然后开始建模,首先建立两个点:(0,0,0)和(0.7,0,0)精品文档---下载后可任意编辑7.然后连接两点,建立一条直线8. 然后设置梁的截面参数9.划分网格 main menu->preprocessor->modeling->meshing->meshtool精品文档---下载后可任意编辑10. 设置划分大小:meshtool->lines->set11. 设置成 20 份,然后点击 ok。然后开始划分,点击 mesh,选择直线,然后 ok。划分完成。查看划分步骤:plot->nodes。12. 施加约束:main menu->preprocessor->loads->analys type->new type13. 点击 main menu->preprocessor->loads->analys type->analysis options。提取前 20 阶模态。14.对梁施加节点约束:main menu->preprocessor->loads->define loads-> apply->structural->displacement->on keypoints15.首先选择点 1,设置 x,y,z 方向固定:精品文档---下载后可任意编辑16.然后选择点 2,设置 y,z 方向固定:17.然后开始求解:main menu->preprocessor->solution->solve->current Ls18. 点击确定,等待 solution is dome!19. 后处理:main menu->preprocessor->general plstproc->results summary20. 点击 read results->first set。然后点击主工具栏的 plotctrls->animate->mode shape精品文档---下载后可任意编辑21. 就可以观看动画了。22. 然后点击 read results->next set.。重复第 21 步,就可以看任意频率的动画。23. 选择 read results->by pick。然后点击 read。就可以选择任意频率来播放动画。24. 重复第 21 步,来选择频率的动画播放。
