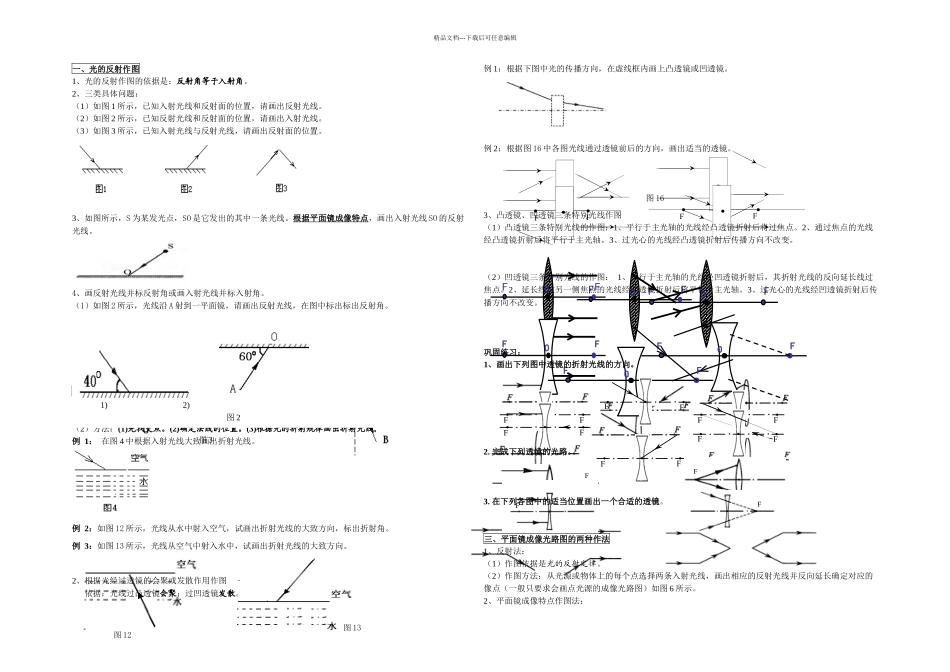

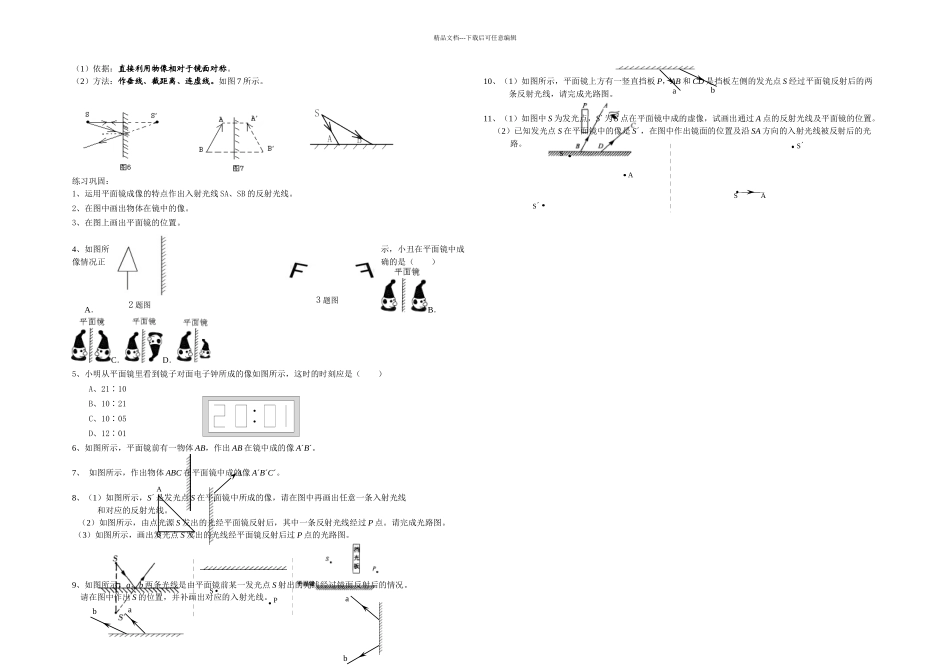

图 3图 12图 13FFFFOFFOFFOFFFFOFFOFFOFFFFFFFFFFFFFFFF精品文档---下载后可任意编辑一、光的反射作图1、光的反射作图的依据是:反射角等于入射角。2、三类具体问题: (1)如图 1 所示,已知入射光线和反射面的位置,请画出反射光线。(2)如图 2 所示,已知反射光线和反射面的位置,请画出入射光线。(3)如图 3 所示,已知入射光线与反射光线,请画出反射面的位置。3、如图所示,S 为某发光点,SO 是它发出的其中一条光线。根据平面镜成像特点,画出入射光线 SO 的反射光线。4、画反射光线并标反射角或画入射光线并标入射角。(1)如图 2 所示,光线沿 A 射到一平面镜,请画出反射光线,在图中标出标出反射角。(2)在图 3 中,根据反射光线 OB 画出入射光线 AO,并标出入射角。二、光的折射作图1、根据光的折射规律作图 (1)依据:光的折射规律 (2)方法:(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线。例 1: 在图 4 中根据入射光线大致画出折射光线。 例 2:如图 12 所示,光线从水中射入空气,试画出折射光线的大致方向,标出折射角。例 3:如图 13 所示,光线从空气中射入水中,试画出折射光线的大致方向。2、根据光经过透镜的会聚或发散作用作图依据:光线过凸透镜会聚;过凹透镜发散。例 1:根据下图中光的传播方向,在虚线框内画上凸透镜或凹透镜。例 2:根据图 16 中各图光线通过透镜前后的方向,画出适当的透镜。图 163、凸透镜、凹透镜三条特别光线作图(1)凸透镜三条特别光线的作图:1、平行于主光轴的光线经凸透镜折射后将过焦点。2、通过焦点的光线经凸透镜折射后将平行于主光轴。3、过光心的光线经凸透镜折射后传播方向不改变。(2)凹透镜三条特别光线的作图: 1、平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。2、延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。3、过光心的光线经凹透镜折射后传播方向不改变。巩固练习:1、画出下列图中透镜的折射光线的方向。2. 完成下列透镜的光路。3. 在下列各图中的适当位置画出一个合适的透镜。三、平面镜成像光路图的两种作法1、反射法: (1)作图依据是光的反射定律。(2)作图方法:从光源或物体上的每个点选择两条入射光线,画出相应的反射光线并反向延长确定对应的像点(一般只要求会画点光源的成像光路图)如图 6 所示。2、平面镜成像特点作图法: 1) 2) 图 2A2 题图...
