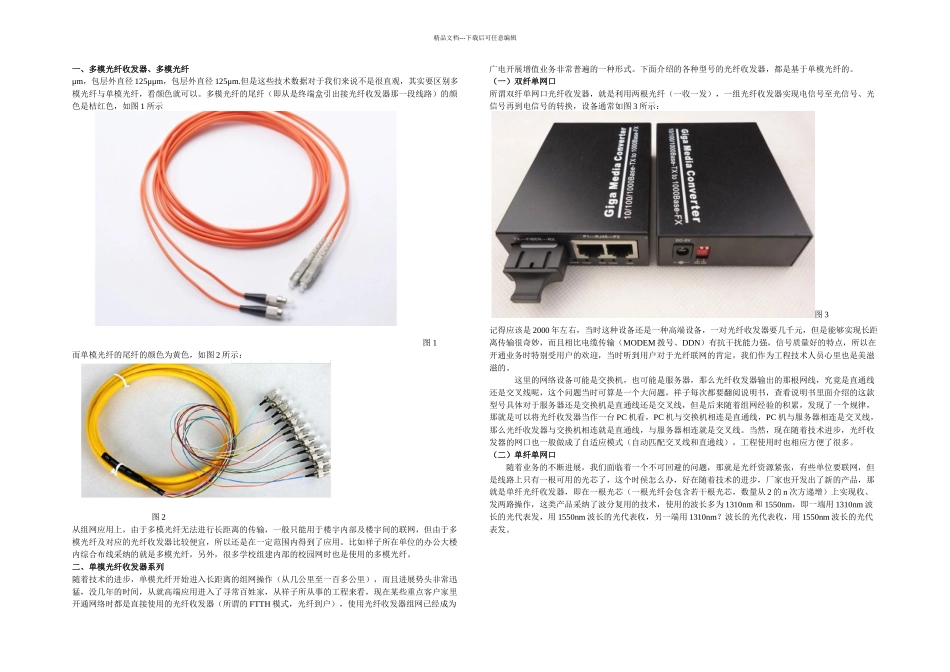

精品文档---下载后可任意编辑一、多模光纤收发器、多模光纤μm，包层外直径 125μμm，包层外直径 125μm.但是这些技术数据对于我们来说不是很直观，其实要区别多模光纤与单模光纤，看颜色就可以。多模光纤的尾纤（即从是终端盒引出接光纤收发器那一段线路）的颜色是桔红色，如图 1 所示图 1而单模光纤的尾纤的颜色为黄色，如图 2 所示： 图 2从组网应用上，由于多模光纤无法进行长距离的传输，一般只能用于楼宇内部及楼宇间的联网，但由于多模光纤及对应的光纤收发器比较便宜，所以还是在一定范围内得到了应用。比如祥子所在单位的办公大楼内综合布线采纳的就是多模光纤，另外，很多学校组建内部的校园网时也是使用的多模光纤。二、单模光纤收发器系列随着技术的进步，单模光纤开始进入长距离的组网操作（从几公里至一百多公里），而且进展势头非常迅猛，没几年的时间，从就高端应用进入了寻常百姓家，从祥子所从事的工程来看，现在某些重点客户家里开通网络时都是直接使用的光纤收发器（所谓的 FTTH 模式，光纤到户），使用光纤收发器组网已经成为广电开展增值业务非常普遍的一种形式。下面介绍的各种型号的光纤收发器，都是基于单模光纤的。（一）双纤单网口所谓双纤单网口光纤收发器，就是利用两根光纤（一收一发），一组光纤收发器实现电信号至光信号、光信号再到电信号的转换，设备通常如图 3 所示：图 3记得应该是 2000 年左右，当时这种设备还是一种高端设备，一对光纤收发器要几千元，但是能够实现长距离传输很奇妙，而且相比电缆传输（MODEM 拨号、DDN）有抗干扰能力强，信号质量好的特点，所以在开通业务时特别受用户的欢迎，当时听到用户对于光纤联网的肯定，我们作为工程技术人员心里也是美滋滋的。这里的网络设备可能是交换机，也可能是服务器，那么光纤收发器输出的那根网线，究竟是直通线还是交叉线呢，这个问题当时可算是一个大问题，祥子每次都要翻阅说明书，查看说明书里面介绍的这款型号具体对于服务器还是交换机是直通线还是交叉线，但是后来随着组网经验的积累，发现了一个规律，那就是可以将光纤收发器当作一台 PC 机看，PC 机与交换机相连是直通线，PC 机与服务器相连是交叉线，那么光纤收发器与交换机相连就是直通线，与服务器相连就是交叉线。当然，现在随着技术进步，光纤收发器的网口也一般做成了自适应模式（自动匹配交叉线和直通线），工程使用时也相应方便了很多。（二）单纤单网口随着业务的...
