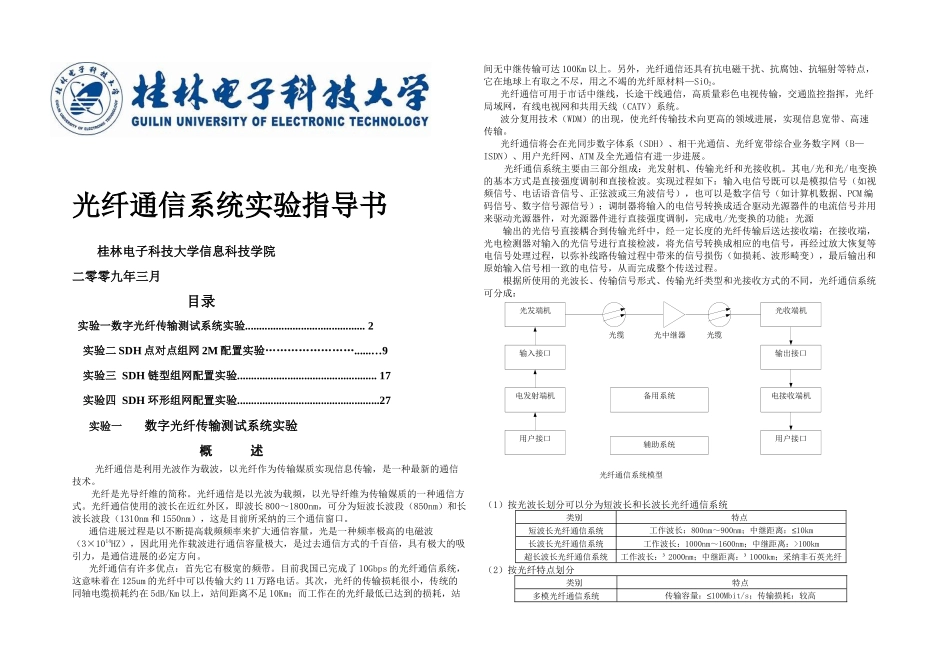

光纤通信系统模型用户接口电发射端机输入接口光发端机用户接口电接收端机输出接口光收端机光缆光缆光中继器备用系统辅助系统光纤通信系统实验指导书桂林电子科技大学信息科技学院二零零九年三月目录 实验一数字光纤传输测试系统实验........................................... 2实验二 SDH 点对点组网 2M 配置实验……………………......…9实验三 SDH 链型组网配置实验.................................................. 17实验四 SDH 环形组网配置实验...................................................27实验一 数字光纤传输测试系统实验概 述光纤通信是利用光波作为载波，以光纤作为传输媒质实现信息传输，是一种最新的通信技术。光纤是光导纤维的简称。光纤通信是以光波为载频，以光导纤维为传输媒质的一种通信方式。光纤通信使用的波长在近红外区，即波长 800～1800nm，可分为短波长波段（850nm）和长波长波段（1310nm 和 1550nm），这是目前所采纳的三个通信窗口。通信进展过程是以不断提高载频频率来扩大通信容量，光是一种频率极高的电磁波（3×1014HZ），因此用光作载波进行通信容量极大，是过去通信方式的千百倍，具有极大的吸引力，是通信进展的必定方向。光纤通信有许多优点：首先它有极宽的频带。目前我国已完成了 10Gbps 的光纤通信系统，这意味着在 125um 的光纤中可以传输大约 11 万路电话。其次，光纤的传输损耗很小，传统的同轴电缆损耗约在 5dB/Km 以上，站间距离不足 10Km；而工作在的光纤最低已达到的损耗，站间无中继传输可达 100Km 以上。另外，光纤通信还具有抗电磁干扰、抗腐蚀、抗辐射等特点，它在地球上有取之不尽，用之不竭的光纤原材料—SiO2。光纤通信可用于市话中继线，长途干线通信，高质量彩色电视传输，交通监控指挥，光纤局域网，有线电视网和共用天线（CATV）系统。波分复用技术（WDM）的出现，使光纤传输技术向更高的领域进展，实现信息宽带、高速传输。光纤通信将会在光同步数字体系（SDH）、相干光通信、光纤宽带综合业务数字网（B—ISDN）、用户光纤网、ATM 及全光通信有进一步进展。光纤通信系统主要由三部分组成：光发射机、传输光纤和光接收机。其电/光和光/电变换的基本方式是直接强度调制和直接检波。实现过程如下：输入电信号既可以是模拟信号（如视频信号、电话语音信号、正弦波或三角波信号），也可以是数字信号（如计算机数据、PCM 编码信号、数字信号源信...
