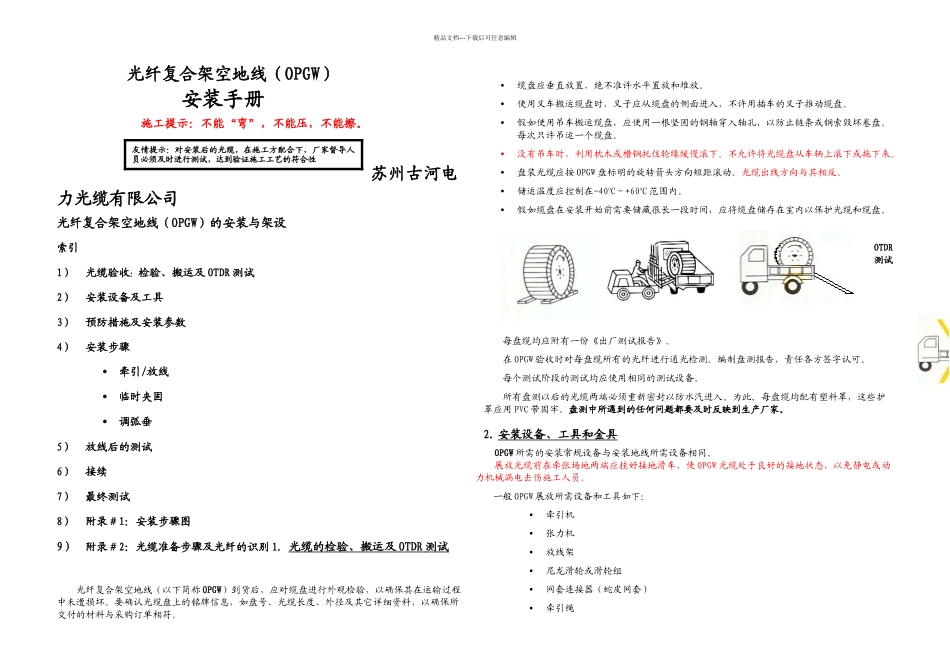

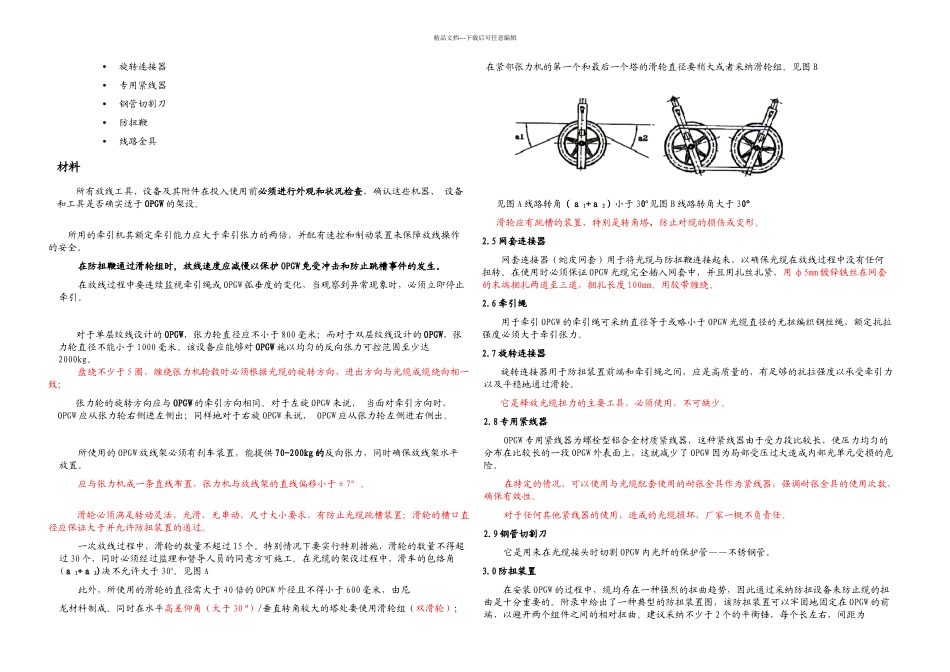

精品文档---下载后可任意编辑光纤复合架空地线（OPGW）安装手册施工提示：不能“弯”，不能压，不能擦。苏州古河电力光缆有限公司光纤复合架空地线（OPGW）的安装与架设索引 1）光缆验收：检验、搬运及 OTDR 测试2）安装设备及工具3）预防措施及安装参数4）安装步骤牵引/放线临时夹固调弧垂5）放线后的测试6）接续7）最终测试8）附录＃1：安装步骤图9）附录＃2：光缆准备步骤及光纤的识别 1. 光缆的检验、搬运及 OTDR 测试 光纤复合架空地线（以下简称 OPGW）到货后，应对缆盘进行外观检验，以确保其在运输过程中未遭损坏。要确认光缆盘上的铭牌信息，如盘号、光缆长度、外径及其它详细资料，以确保所交付的材料与采购订单相符。缆盘应垂直放置，绝不准许水平置放和堆放。使用叉车搬运缆盘时，叉子应从缆盘的侧面进入，不许用插车的叉子推动缆盘。假如使用吊车搬运缆盘，应使用一根坚固的钢轴穿入轴孔，以防止链条或钢索毁坏卷盘。每次只许吊运一个缆盘。没有吊车时，利用枕木或槽钢托住轮缘缓慢滚下。不允许将光缆盘从车辆上滚下或拖下来。盘装光缆应按 OPGW 盘标明的旋转箭头方向短距滚动。光缆出线方向与其相反。储运温度应控制在-40oC～+60oC 范围内。假如缆盘在安装开始前需要储藏很长一段时间，应将缆盘储存在室内以保护光缆和缆盘。OTDR测试每盘缆均应附有一份《出厂测试报告》。在 OPGW 验收时对每盘缆所有的光纤进行通光检测。编制盘测报告，责任各方签字认可。每个测试阶段的测试均应使用相同的测试设备。所有盘测以后的光缆两端必须重新密封以防水汽进入。为此, 每盘缆均配有塑料罩，这些护罩应用 PVC 带固牢。盘测中所遇到的任何问题都要及时反映到生产厂家。2. 安装设备、工具和金具 OPGW 所需的安装常规设备与安装地线所需设备相同。展放光缆前在牵张场地两端应挂好接地滑车，使 OPGW 光缆处于良好的接地状态，以免静电或动力机械漏电击伤施工人员。 一般 OPGW 展放所需设备和工具如下：牵引机张力机放线架尼龙滑轮或滑轮组网套连接器（蛇皮网套）牵引绳友情提示：对安装后的光缆，在施工方配合下，厂家督导人员必须及时进行测试，达到验证施工工艺的符合性精品文档---下载后可任意编辑旋转连接器专用紧线器钢管切割刀防扭鞭线路金具材料所有放线工具、设备及其附件在投入使用前必须进行外观和状况检查，确认这些机器、 设备和工具是否确实适于 OPGW 的架设...
