全国职业院校技能大赛高职组汽车检测与维修赛项竞赛试题答案集概要

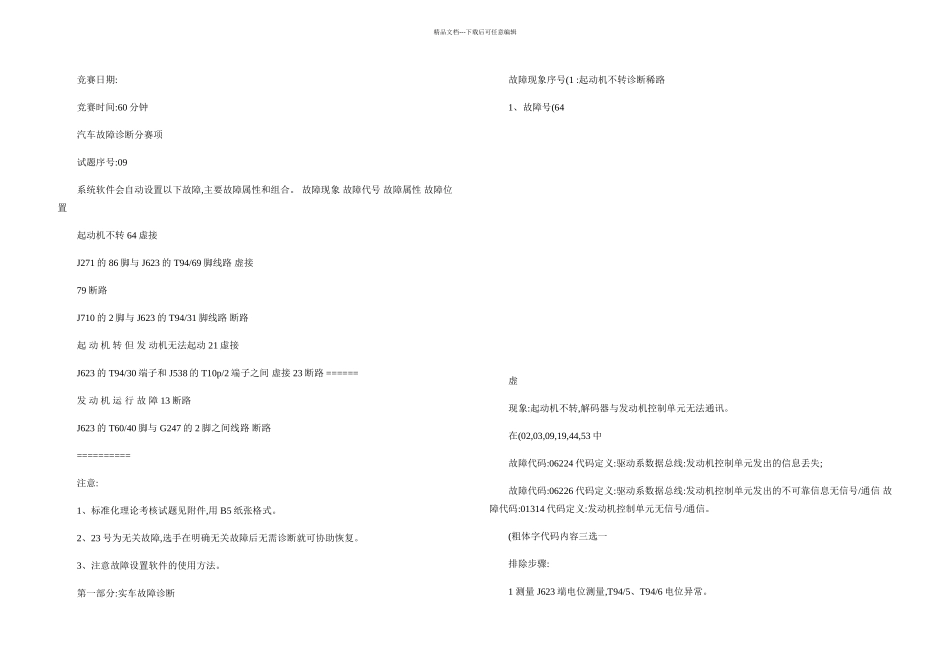

精品文档---下载后可任意编辑竞赛日期:竞赛时间:60 分钟汽车故障诊断分赛项试题序号:09系统软件会自动设置以下故障, 主要故障属性和组合。 故障现象 故障代号 故障属性 故障位置 起动机不转 64 虚接J271 的 86 脚与 J623 的 T94/69 脚线路 虚接79 断路J710 的 2 脚与 J623 的 T94/31 脚线路 断路 起 动 机 转 但 发 动机无法起动 21 虚接J623 的 T94/30 端子和 J538 的 T10p/2 端子之间 虚接 23 断路 ====== 发 动 机 运 行 故 障 13 断路J623 的 T60/40 脚与 G247 的 2 脚之间线路 断路==========注意:1、标准化理论考核试题见附件, 用 B5 纸张格式。2、23 号为无关故障,选手在明确无关故障后无需诊断就可协助恢复。3、注意故障设置软件的使用方法。第一部分:实车故障诊断故障现象序号(1 :起动机不转诊断稀路1、故障号(64虚现象:起动机不转,解码器与发动机控制单元无法通讯。在(02,03,09,19,44,53 中故障代码:06224 代码定义:驱动系数据总线:发动机控制单元发出的信息丢失;故障代码:06226 代码定义:驱动系数据总线:发动机控制单元发出的不可靠信息无信号/ 通信 故障代码:01314 代码定义:发动机控制单元无信号/通信。(粗体字代码内容三选一排除步骤:1 测量 J623 端电位测量,T94/5、T94/6 电位异常。精品文档---下载后可任意编辑2 测量 SB14 保险, 测的 SB14 异常。3 测量 J271 各脚电位, 测的 J271(86#线圈接地电位异常。4 测 J623(T94/69 电位,得出线路虚接。2、故障号(79断故障现象:起动机不转,仪表指示未见异常在发动机中故障代码:12361 代码定义: 起动机继电器 2 启动: 断路 A 方案排除步骤:1 测量 J623(T94/31 电位2 测量 J710 的 2#电位异常,得出线路断路。B 方案排除步骤:1 测量 J7102#,异常。2 测量 J623(T94/31 电位,得出线路断路。 本试题满分 30精品文档---下载后可任意编辑精品文档---下载后可任意编辑精品文档---下载后可任意编辑故障现象序号(2 :发动机起动困难故障号(21虚故障现象: 车辆正常怠速 1min 左右, 之后逐渐熄火。再次起车现象规律性再现。 排除步骤:1 读取数据流( 进气和油压数据组 ,发现油压异常。2 对油泵执行元件测试,低压油泵无动作。3 测量 J538(T10P/2 波形,波形异常。4 测量 J623(T94/30 波形,对比两端得出线路虚接。 本试题满分 20 分 本页满分 2 分。续表( 本页必...
