公称压力MPa管道壁厚对照表

公称压力MPa管道壁厚对照表_第1页
1/4
公称压力MPa管道壁厚对照表_第2页
2/4
公称压力MPa管道壁厚对照表_第3页
3/4

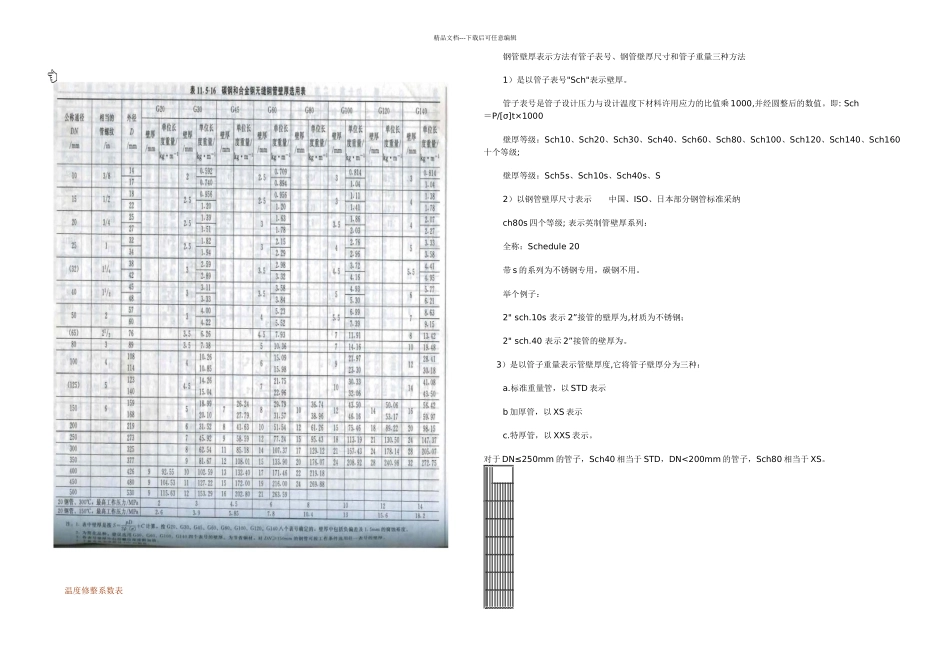

精品文档---下载后可任意编辑精品文档---下载后可任意编辑温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1)是以管子表号"Sch"表示壁厚。管子表号是管子设计压力与设计温度下材料许用应力的比值乘 1000,并经圆整后的数值。即: Sch=P/[σ]t×1000壁厚等级:Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;壁厚等级:Sch5s、Sch10s、Sch40s、S2)以钢管壁厚尺寸表示 中国、ISO、日本部分钢管标准采纳ch80s 四个等级; 表示英制管壁厚系列:全称:Schedule 20带 s 的系列为不锈钢专用,碳钢不用。举个例子:2" sch.10s 表示 2”接管的壁厚为,材质为不锈钢;2" sch.40 表示 2”接管的壁厚为。3)是以管子重量表示管壁厚度,它将管子壁厚分为三种:a.标准重量管,以 STD 表示b 加厚管,以 XS 表示c.特厚管,以 XXS 表示。对于 DN≤250mm 的管子,Sch40 相当于 STD,DN<200mm 的管子,Sch80 相当于 XS。精品文档---下载后可任意编辑精品文档---下载后可任意编辑
