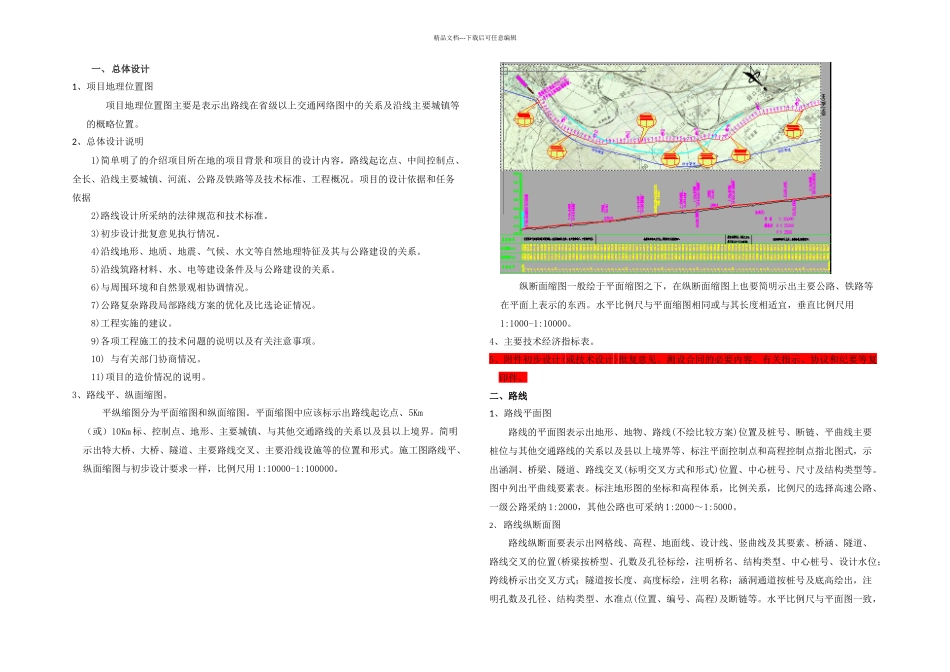

公路工程建设项目施工图内业工作流程_第1页
1/9

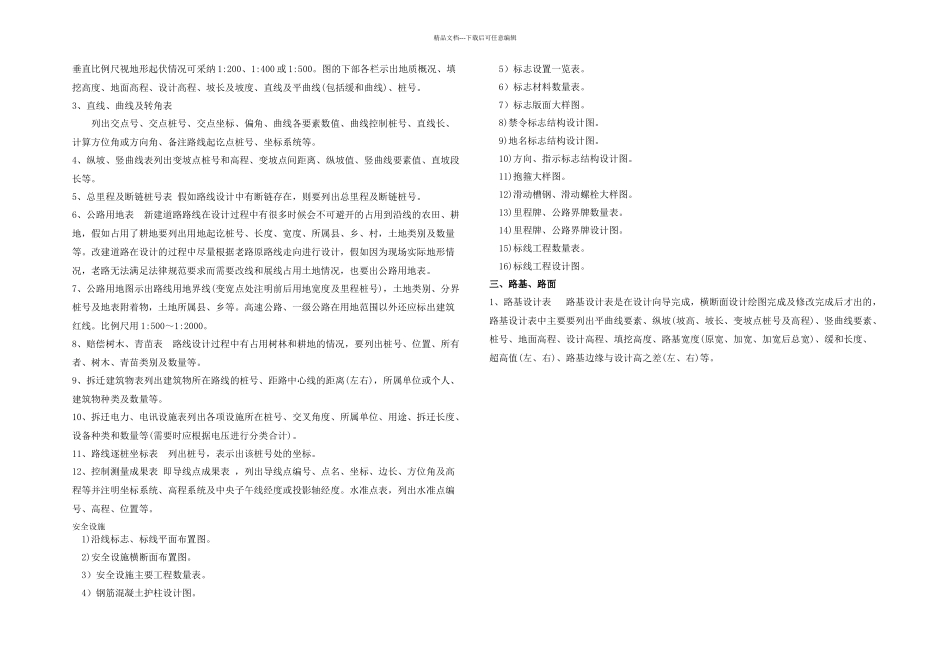

公路工程建设项目施工图内业工作流程_第2页
2/9

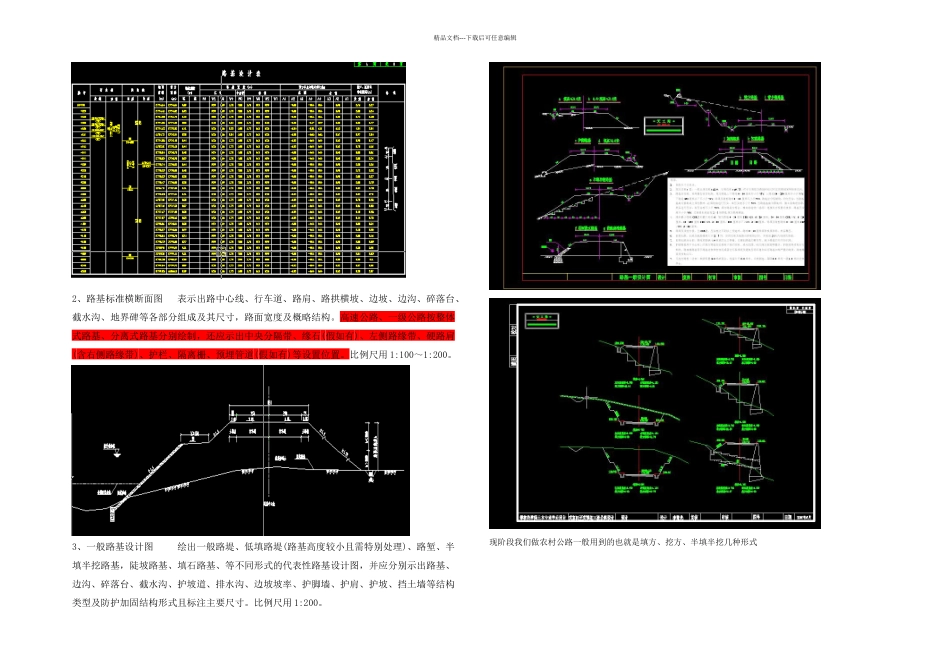

公路工程建设项目施工图内业工作流程_第3页
3/9
精品文档---下载后可任意编辑一、总体设计1、项目地理位置图项目地理位置图主要是表示出路线在省级以上交通网络图中的关系及沿线主要城镇等的概略位置。2、总体设计说明 1)简单明了的介绍项目所在地的项目背景和项目的设计内容,路线起讫点、中间控制点、全长、沿线主要城镇、河流、公路及铁路等及技术标准、工程概况。项目的设计依据和任务依据2)路线设计所采纳的法律规范和技术标准。3)初步设计批复意见执行情况。4)沿线地形、地质、地震、气候、水文等自然地理特征及其与公路建设的关系。5)沿线筑路材料、水、电等建设条件及与公路建设的关系。6)与周围环境和自然景观相协调情况。7)公路复杂路段局部路线方案的优化及比选论证情况。8)工程实施的建议。9)各项工程施工的技术问题的说明以及有关注意事项。10) 与有关部门协商情况。11)项目的造价情况的说明。3、路线平、纵面缩图。平纵缩图分为平面缩图和纵面缩图。平面缩图中应该标示出路线起讫点、5Km(或)10Km 标、控制点、地形、主要城镇、与其他交通路线的关系以及县以上境界。简明示出特大桥、大桥、隧道、主要路线交叉、主要沿线设施等的位置和形式。施工图路线平、纵面缩图与初步设计要求一样,比例尺用 1:10000-1:100000。纵断面缩图一般绘于平面缩图之下,在纵断面缩图上也要简明示出主要公路、铁路等在平面上表示的东西。水平比例尺与平面缩图相同或与其长度相适宜,垂直比例尺用1:1000-1:10000。4、主要技术经济指标表。5、附件初步设计(或技术设计)批复意见、测设合同的必要内容、有关指示、协议和纪要等复印件。二、路线1、路线平面图路线的平面图表示出地形、地物、路线(不绘比较方案)位置及桩号、断链、平曲线主要桩位与其他交通路线的关系以及县以上境界等、标注平面控制点和高程控制点指北图式,示出涵洞、桥梁、隧道、路线交叉(标明交叉方式和形式)位置、中心桩号、尺寸及结构类型等。图中列出平曲线要素表。标注地形图的坐标和高程体系,比例关系,比例尺的选择高速公路、一级公路采纳 1:2000,其他公路也可采纳 1:2000~1:5000。2、 路线纵断面图路线纵断面要表示出网格线、高程、地面线、设计线、竖曲线及其要素、桥涵、隧道、路线交叉的位置(桥梁按桥型、孔数及孔径标绘,注明桥名、结构类型、中心桩号、设计水位;跨线桥示出交叉方式;隧道按长度、高度标绘,注明名称;涵洞通道按桩号及底高绘出,注明孔数及孔径、结构类型、水准点(位置、编号、高程)及断链等。...
