公路桥梁外包式防撞护栏施工工法

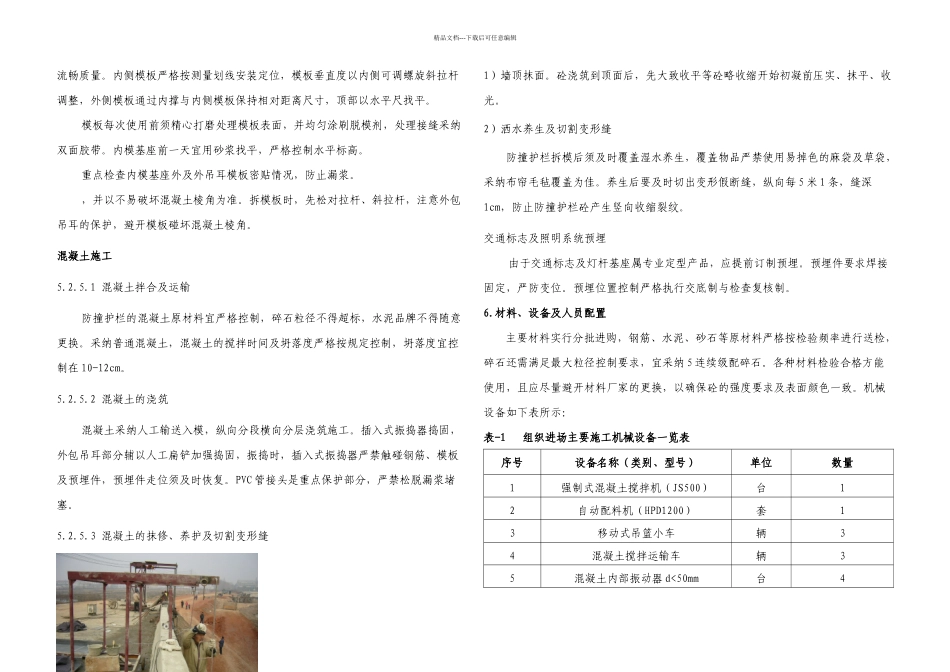

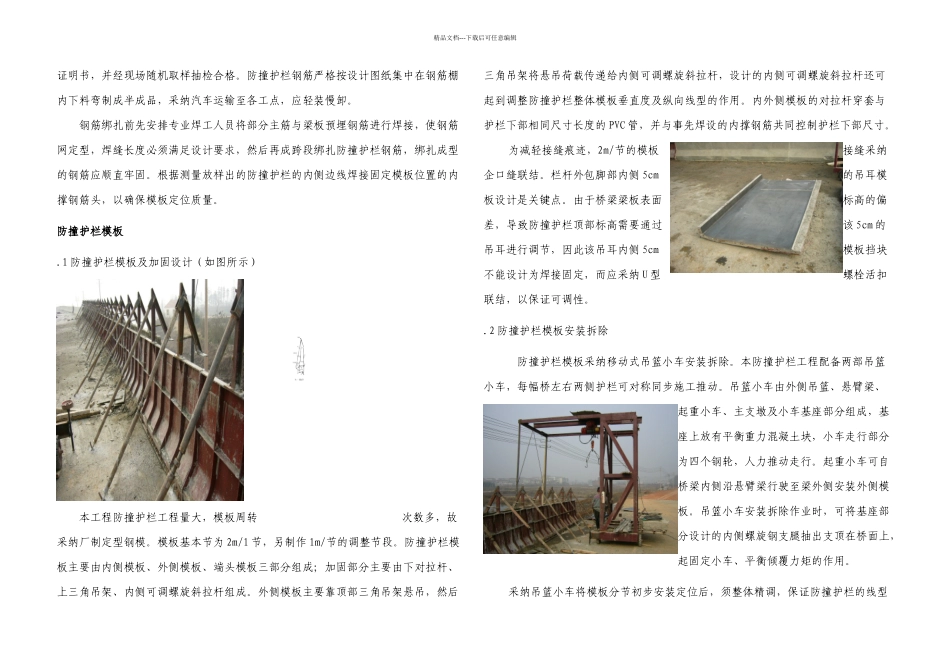

利用移动式吊篮小车支立防撞护栏模板防撞护栏钢筋绑扎、焊接称浇筑防撞护栏混凝土対对浇筑的砼继续覆盖湿水养护、切缝制作试件防撞护栏钢筋加工机电班装吊班覆盖养生机电班装吊班拆除模板防撞护栏内基面凿毛、钢筋调直防撞护栏钢筋检查验收合格转入下一跨防撞护栏施工利用拉杆调整模板线型，模板验收合格检查合格机电班装吊班精品文档---下载后可任意编辑1.前言随着桥梁不断地向大跨、轻型、高强、整体的方向进展，公路桥梁防撞护栏形式也出现日新月异的变化。防撞护栏作为桥梁的附属结构，其外观质量的好坏直接影响桥梁的整体美观。以往公路桥梁防撞护栏多为传统的支撑式，即防撞护栏“坐”在梁翼缘板上（图-1）。为了提高桥梁的耐久性，美化桥梁外观，防撞护栏逐步采纳护栏底部外包在梁翼缘板外的结构形式（图 1.0.1-2）。起点里程为 K1+025.25，终点里程为 K2+500.25，全线长为 1475m，护栏总长5900m（单幅单侧），桥梁护栏为外包式防撞护栏，钢筋砼强度等级设计为 C30。在桥墩中心线及每隔 5 米处设变形假断缝，在每两联桥面伸缩缝处设贯穿断缝宽 80 mm，采纳 XQ-1 型聚乙烯泡沫板填塞，表面涂敷与周边同色水泥。该外包式防撞护栏形式美观，线条顺畅，既可保护桥面顶板横向钢束张拉、封端后的翼缘板端部，美化了外观，又可有效防止雨水倒流至梁翼缘板及腹板内，美观而又有用。经对施工实践进行总结，形成本工法。2.工法特点本工法采纳小型机具设备配以分节段定型模板施工，具有操作简单，安全可靠，与传统支架施工方法相比可节约临时支撑材料和人力的投入，生产周期短等特点。3.适用范围本工法适用于各类公路桥梁外包式防撞护栏的施工，包括互通立交、跨铁路立交、跨江跨湖大桥、城市高架桥等。采纳可调斜拉杆加固外包悬吊式模板，并配以移动式的小型吊篮安拆模，逐段浇筑施工，有序流水作业成型。5.施工工艺流程工艺流程图（见图）图防撞护栏施工工艺流程施工要点测量定位防撞护栏测量定位包括墙顶标高、内边线位置及灯柱、标志件里程位置三个方面的定位工作。测量步骤：⑴采纳经纬仪（全站仪）测量防撞护栏内边线，直线地段每跨（25m）测设三个点，曲线地段每 4m 测设一个点，用油漆标记；⑵采纳水准仪测量防撞护栏内模基座标高，在预留防撞护栏钢筋上用油漆标记。⑶在有灯柱、标志件预埋处，事先用油漆标记，防止遗漏。表面凿毛、钢筋调直梁板表面凿毛及预埋钢筋调直工作宜在测量前完成。须人工凿除防撞护栏内梁板表面浮浆，并...
