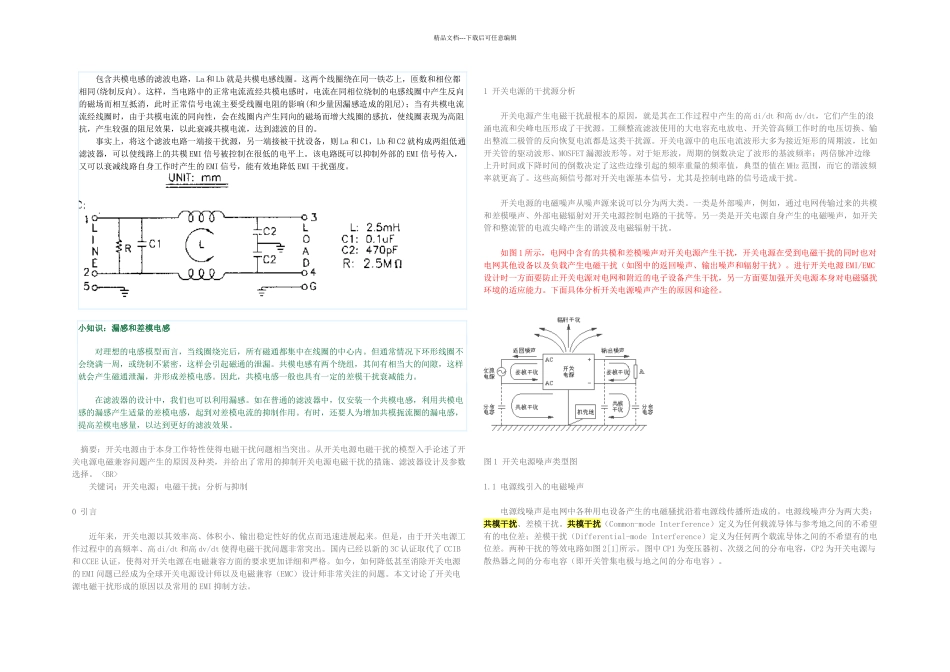

精品文档---下载后可任意编辑包含共模电感的滤波电路，La 和 Lb 就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。 事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则 La 和 C1，Lb 和 C2 就构成两组低通滤波器，可以使线路上的共模 EMI 信号被控制在很低的电平上。该电路既可以抑制外部的 EMI 信号传入，又可以衰减线路自身工作时产生的 EMI 信号，能有效地降低 EMI 干扰强度。小知识：漏感和差模电感 对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。因此，共模电感一般也具有一定的差模干扰衰减能力。 在滤波器的设计中，我们也可以利用漏感。如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。 摘要：开关电源由于本身工作特性使得电磁干扰问题相当突出。从开关电源电磁干扰的模型入手论述了开关电源电磁兼容问题产生的原因及种类，并给出了常用的抑制开关电源电磁干扰的措施、滤波器设计及参数选择。
关键词：开关电源；电磁干扰；分析与抑制 0 引言 近年来，开关电源以其效率高、体积小、输出稳定性好的优点而迅速进展起来。但是，由于开关电源工作过程中的高频率、高 di/dt 和高 dv/dt 使得电磁干扰问题非常突出。国内已经以新的 3C 认证取代了 CCIB和 CCEE 认证，使得对开关电源在电磁兼容方面的要求更加详细和严格。如今，如何降低甚至消除开关电源的 EMI 问题已经成为全球开关电源设计师以及电磁兼容（EMC）设计师非常关注的问题。本文讨论了开关电源电磁干扰形成的原因以及常用的 EMI 抑制方法。 1 开关电源的干扰源分析 开关电源产生电磁干扰最根本的原因，就是其在工作过程中产生...
