兴隆导流明渠施工组织设计

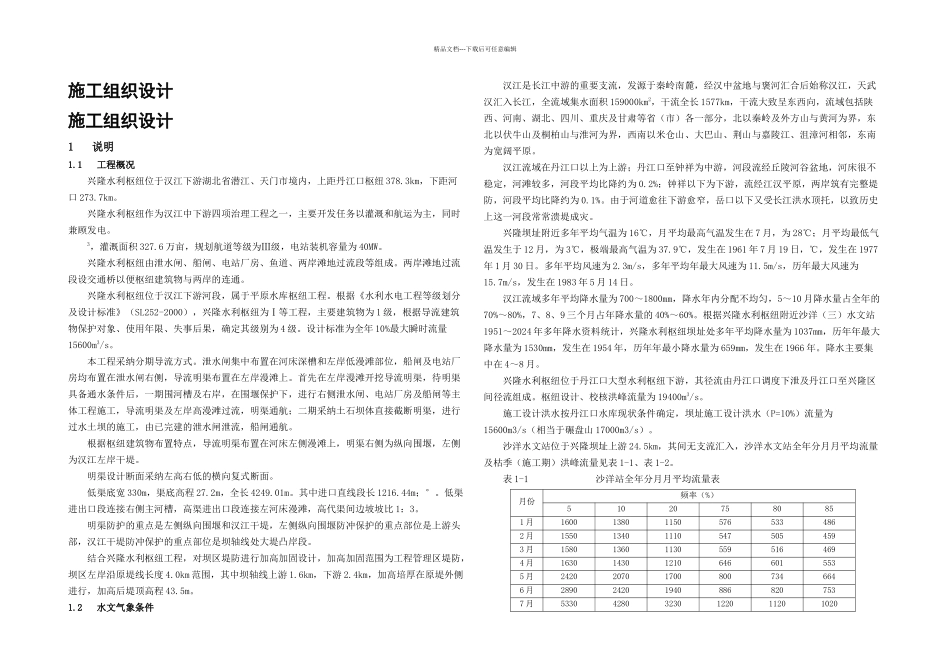

精品文档---下载后可任意编辑施工组织设计施工组织设计1说明1.1工程概况兴隆水利枢纽位于汉江下游湖北省潜江、天门市境内，上距丹江口枢纽 378.3km，下距河口 273.7km。兴隆水利枢纽作为汉江中下游四项治理工程之一，主要开发任务以灌溉和航运为主，同时兼顾发电。3，灌溉面积 327.6 万亩，规划航道等级为Ⅲ级，电站装机容量为 40MW。兴隆水利枢纽由泄水闸、船闸、电站厂房、鱼道、两岸滩地过流段等组成。两岸滩地过流段设交通桥以便枢纽建筑物与两岸的连通。兴隆水利枢纽位于汉江下游河段，属于平原水库枢纽工程。根据《水利水电工程等级划分及设计标准》（SL252-2000），兴隆水利枢纽为Ⅰ等工程，主要建筑物为 1 级，根据导流建筑物保护对象、使用年限、失事后果，确定其级别为 4 级。设计标准为全年 10%最大瞬时流量15600m3/s。本工程采纳分期导流方式。泄水闸集中布置在河床深槽和左岸低漫滩部位，船闸及电站厂房均布置在泄水闸右侧，导流明渠布置在左岸漫滩上。首先在左岸漫滩开挖导流明渠，待明渠具备通水条件后，一期围河槽及右岸，在围堰保护下，进行右侧泄水闸、电站厂房及船闸等主体工程施工，导流明渠及左岸高漫滩过流，明渠通航；二期采纳土石坝体直接截断明渠，进行过水土坝的施工，由已完建的泄水闸泄流，船闸通航。根据枢纽建筑物布置特点，导流明渠布置在河床左侧漫滩上，明渠右侧为纵向围堰，左侧为汉江左岸干堤。明渠设计断面采纳左高右低的横向复式断面。低渠底宽 330m，渠底高程 27.2m，全长 4249.01m。其中进口直线段长 1216.44m；°。低渠进出口段连接右侧主河槽，高渠进出口段连接左河床漫滩，高代渠间边坡坡比 1：3。明渠防护的重点是左侧纵向围堰和汉江干堤，左侧纵向围堰防冲保护的重点部位是上游头部，汉江干堤防冲保护的重点部位是坝轴线处大堤凸岸段。结合兴隆水利枢纽工程，对坝区堤防进行加高加固设计，加高加固范围为工程管理区堤防，坝区左岸沿原堤线长度 4.0km 范围，其中坝轴线上游 1.6km，下游 2.4km，加高培厚在原堤外侧进行，加高后堤顶高程 43.5m。1.2水文气象条件汉江是长江中游的重要支流，发源于秦岭南麓，经汉中盆地与褒河汇合后始称汉江，天武汉汇入长江，全流域集水面积 159000km2，干流全长 1577km，干流大致呈东西向，流域包括陕西、河南、湖北、四川、重庆及甘肃等省（市）各一部分，北以秦岭及外方山与黄河为界，东北以伏牛山及桐柏山与淮河为界，西南以米仓山、大巴山、...
