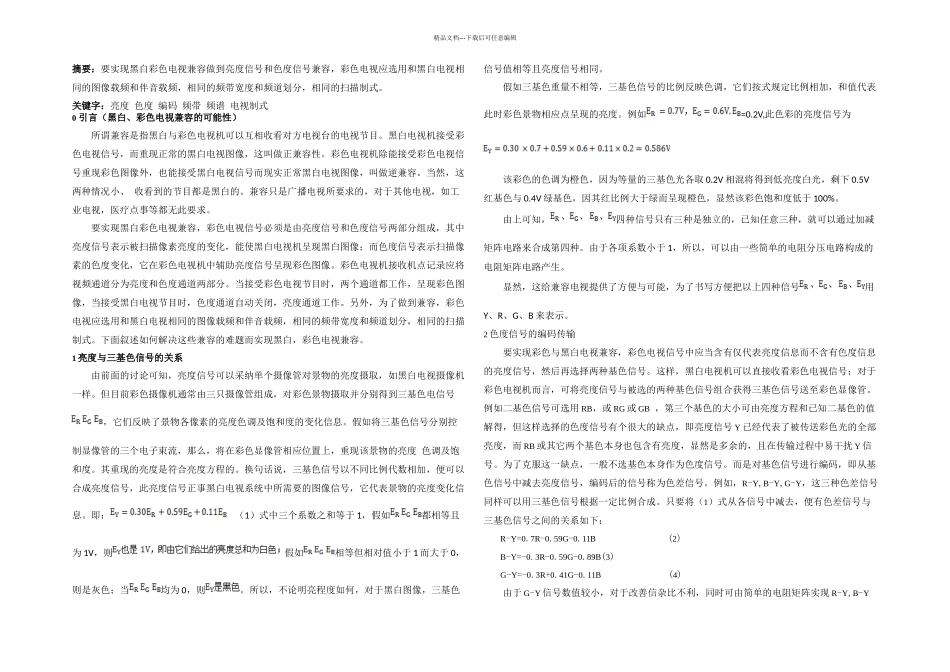

精品文档---下载后可任意编辑摘要：要实现黑白彩色电视兼容做到亮度信号和色度信号兼容，彩色电视应选用和黑白电视相同的图像载频和伴音载频，相同的频带宽度和频道划分，相同的扫描制式。关键字：亮度 色度 编码 频带 频谱 电视制式0 引言（黑白、彩色电视兼容的可能性）所谓兼容是指黑白与彩色电视机可以互相收看对方电视台的电视节目。黑白电视机接受彩色电视信号，而重现正常的黑白电视图像，这叫做正兼容性。彩色电视机除能接受彩色电视信号重现彩色图像外，也能接受黑白电视信号而现实正常黑白电视图像，叫做逆兼容。当然，这两种情况小、 收看到的节目都是黑白的。兼容只是广播电视所要求的，对于其他电视，如工业电视，医疗点事等都无此要求。要实现黑白彩色电视兼容，彩色电视信号必须是由亮度信号和色度信号两部分组成，其中亮度信号表示被扫描像素亮度的变化，能使黑白电视机呈现黑白图像；而色度信号表示扫描像素的色度变化，它在彩色电视机中辅助亮度信号呈现彩色图像。彩色电视机接收机点记录应将视频通道分为亮度和色度通道两部分。当接受彩色电视节目时，两个通道都工作，呈现彩色图像，当接受黑白电视节目时，色度通道自动关闭，亮度通道工作。另外，为了做到兼容，彩色电视应选用和黑白电视相同的图像载频和伴音载频，相同的频带宽度和频道划分，相同的扫描制式。下面叙述如何解决这些兼容的难题而实现黑白，彩色电视兼容。1 亮度与三基色信号的关系由前面的讨论可知，亮度信号可以采纳单个摄像管对景物的亮度摄取，如黑白电视摄像机一样。但目前彩色摄像机通常由三只摄像管组成，对彩色景物摄取并分别得到三基色电信号，它们反映了景物各像素的亮度色调及饱和度的变化信息。假如将三基色信号分别控制显像管的三个电子束流，那么，将在彩色显像管相应位置上，重现该景物的亮度 色调及饱和度。其重现的亮度是符合亮度方程的。换句话说，三基色信号以不同比例代数相加，便可以合成亮度信号，此亮度信号正事黑白电视系统中所需要的图像信号，它代表景物的亮度变化信息。即： （1）式中三个系数之和等于 1，假如都相等且为 1V，则假如相等但相对值小于 1 而大于 0，则是灰色；当均为 0，则。所以，不论明亮程度如何，对于黑白图像，三基色信号值相等且亮度信号相同。假如三基色重量不相等，三基色信号的比例反映色调，它们按式规定比例相加，和值代表此时彩色景物相应点呈现的亮度。例如=0.2V,此色彩的亮度信号为该...
