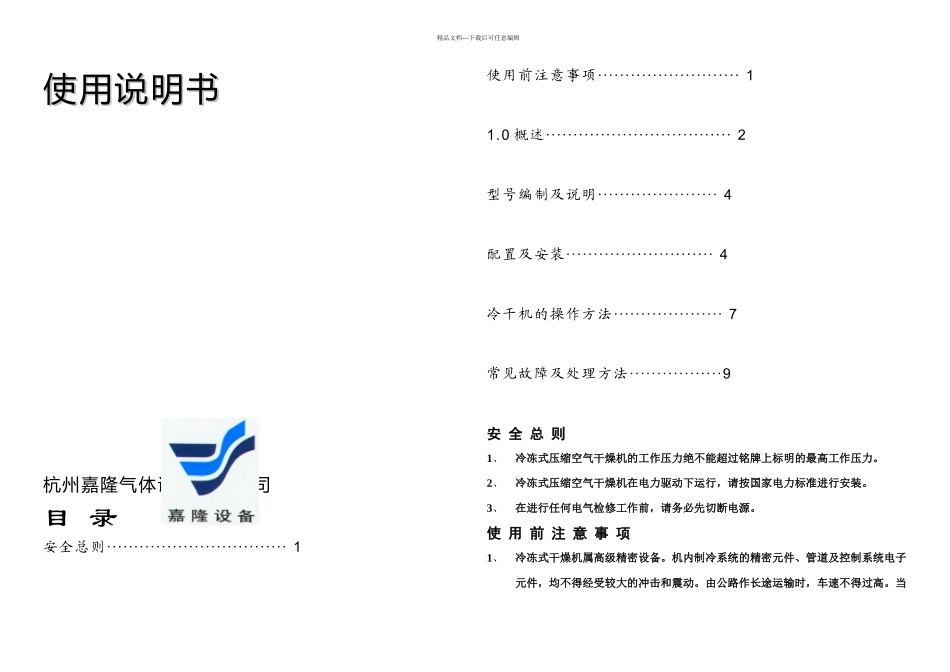

精品文档---下载后可任意编辑使用说明书使用说明书杭州嘉隆气体设备有限公司目 录安全总则································· 1使用前注意事项·························· 11.0 概述·································· 2型号编制及说明······················ 4配置及安装··························· 4冷干机的操作方法···················· 7常见故障及处理方法·················9安 全 总 则1、冷冻式压缩空气干燥机的工作压力绝不能超过铭牌上标明的最高工作压力。2、冷冻式压缩空气干燥机在电力驱动下运行，请按国家电力标准进行安装。3、在进行任何电气检修工作前，请务必先切断电源。使 用 前 注 意 事 项1、冷冻式干燥机属高级精密设备。机内制冷系统的精密元件、管道及控制系统电子元件，均不得经受较大的冲击和震动。由公路作长途运输时，车速不得过高。当精品文档---下载后可任意编辑路面质量不良时，尤应减速行驶，以免造成不必要的损失。2、本机在装卸、移动及安装时，无论装箱或拆箱状态，均需使用叉车从箱体或机器的底部受力搬运。切忌在空气进、出口管道处受力搬运机器。3、水冷式冷冻干燥机开机时应先通水，后通电。4、冷却水温不高于 320C，流量不小于 0.2T/m3.h。5、风冷式冷冻干燥机的进风口与墙体距离 1.5m 以上，两台干燥机的进风口与排风口不要面对面，环境温度不高于 350C。6、冷冻干燥机开机前必须气、水（水冷型）、电三者具备。概述冷干机工作原理JRL 系列冷冻式压缩空气干燥机是根据空气冷冻干燥原理，利用制冷设备使压缩空气冷却到一定的露点温度，析出相应所含的水份，并通过分离器进行气液分离，再由自动排水阀将水排出。从而达到冷冻除湿的目的。同时，压缩空气中 3μ 及以上的固体尘粒及微油量成份都被滤除，使气源品质达到清洁、干燥的要求。工艺流程顺序JRL 系列产品的工作分为空气系统和制冷系统两个部分：空气系统：含有水份、油份的压缩空气进入气对气热交换器，使压缩空气预冷，降低压缩空气的温度，除去一部份水分，再进入气对制冷剂热交换器，使压缩空气冷却到 2-100C 的露点温度。水份、油份及部分杂质在此被凝聚，冷却后的气体和已凝聚的水份、油份及部分杂质通过气液分离器被分...
