减速器轴的设计

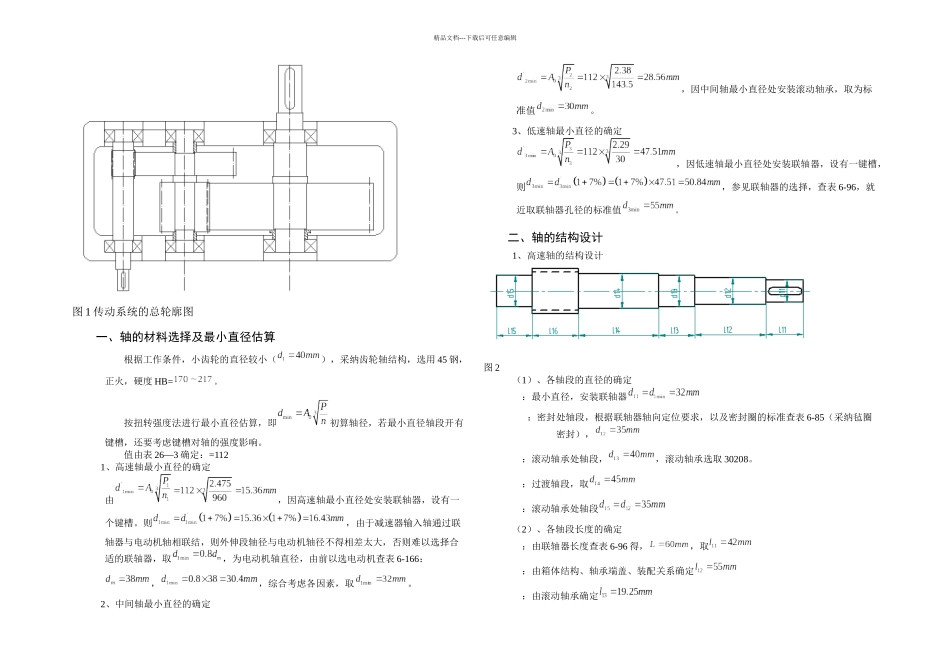

减速器轴的设计_第1页
1/7

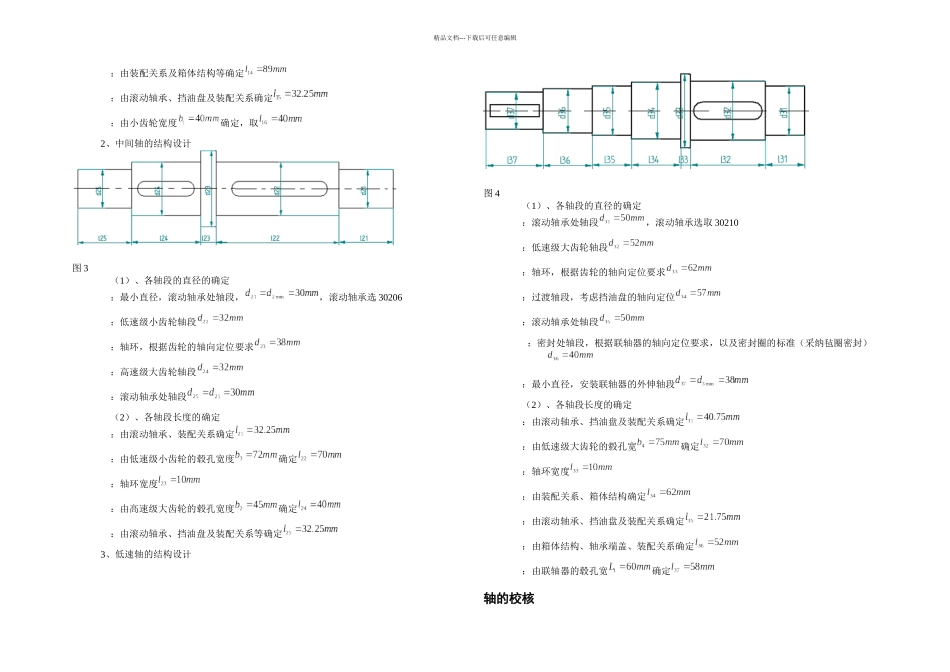

减速器轴的设计_第2页
2/7
减速器轴的设计_第3页
3/7
精品文档---下载后可任意编辑图 1 传动系统的总轮廓图一、轴的材料选择及最小直径估算根据工作条件,小齿轮的直径较小(),采纳齿轮轴结构,选用 45 钢,正火,硬度 HB=。按扭转强度法进行最小直径估算,即初算轴径,若最小直径轴段开有键槽,还要考虑键槽对轴的强度影响。值由表 26—3 确定:=1121、高速轴最小直径的确定由,因高速轴最小直径处安装联轴器,设有一个键槽。则,由于减速器输入轴通过联轴器与电动机轴相联结,则外伸段轴径与电动机轴径不得相差太大,否则难以选择合适的联轴器,取,为电动机轴直径,由前以选电动机查表 6-166:,,综合考虑各因素,取。2、中间轴最小直径的确定,因中间轴最小直径处安装滚动轴承,取为标准值。3、低速轴最小直径的确定,因低速轴最小直径处安装联轴器,设有一键槽,则,参见联轴器的选择,查表 6-96,就近取联轴器孔径的标准值。二、轴的结构设计1、高速轴的结构设计图 2(1)、各轴段的直径的确定:最小直径,安装联轴器:密封处轴段,根据联轴器轴向定位要求,以及密封圈的标准查表 6-85(采纳毡圈密封),:滚动轴承处轴段,,滚动轴承选取 30208。:过渡轴段,取:滚动轴承处轴段(2)、各轴段长度的确定:由联轴器长度查表 6-96 得,,取:由箱体结构、轴承端盖、装配关系确定:由滚动轴承确定精品文档---下载后可任意编辑:由装配关系及箱体结构等确定:由滚动轴承、挡油盘及装配关系确定:由小齿轮宽度确定,取2、中间轴的结构设计图 3(1)、各轴段的直径的确定:最小直径,滚动轴承处轴段,,滚动轴承选 30206:低速级小齿轮轴段:轴环,根据齿轮的轴向定位要求:高速级大齿轮轴段:滚动轴承处轴段(2)、各轴段长度的确定:由滚动轴承、装配关系确定:由低速级小齿轮的毂孔宽度确定:轴环宽度:由高速级大齿轮的毂孔宽度确定:由滚动轴承、挡油盘及装配关系等确定3、低速轴的结构设计图 4(1)、各轴段的直径的确定:滚动轴承处轴段,滚动轴承选取 30210:低速级大齿轮轴段:轴环,根据齿轮的轴向定位要求:过渡轴段,考虑挡油盘的轴向定位:滚动轴承处轴段:密封处轴段,根据联轴器的轴向定位要求,以及密封圈的标准(采纳毡圈密封):最小直径,安装联轴器的外伸轴段(2)、各轴段长度的确定:由滚动轴承、挡油盘及装配关系确定:由低速级大齿轮的毂孔宽确定:轴环宽度:由装配关系、箱体结构确定:由滚动轴承、挡油盘及装配关系确定:由箱体结构、轴承端盖、装配...
