几何量公差与检测试卷及答案套

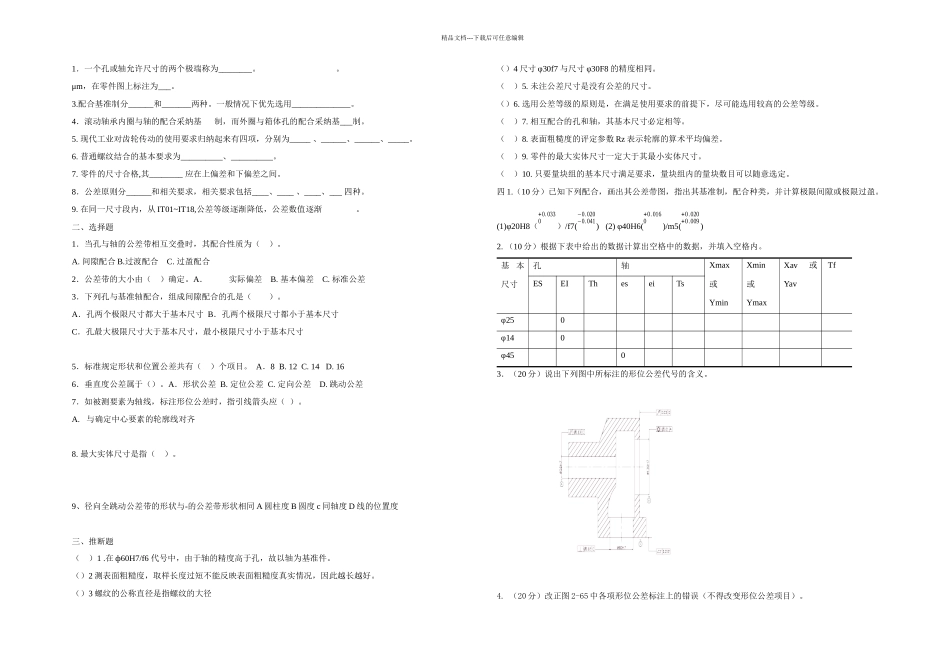

几何量公差与检测试卷及答案套_第1页
1/7

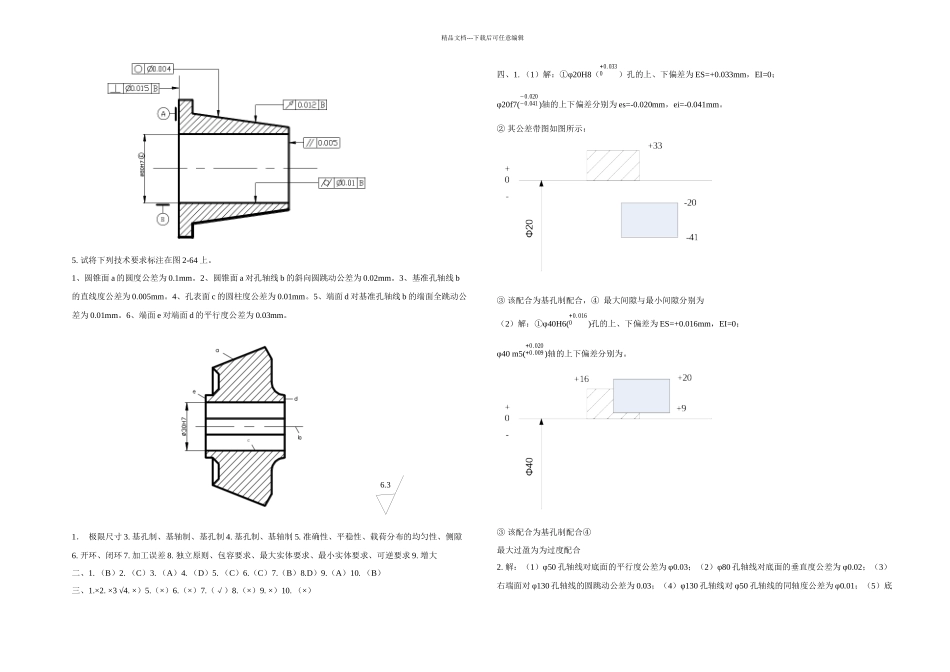

几何量公差与检测试卷及答案套_第2页
2/7

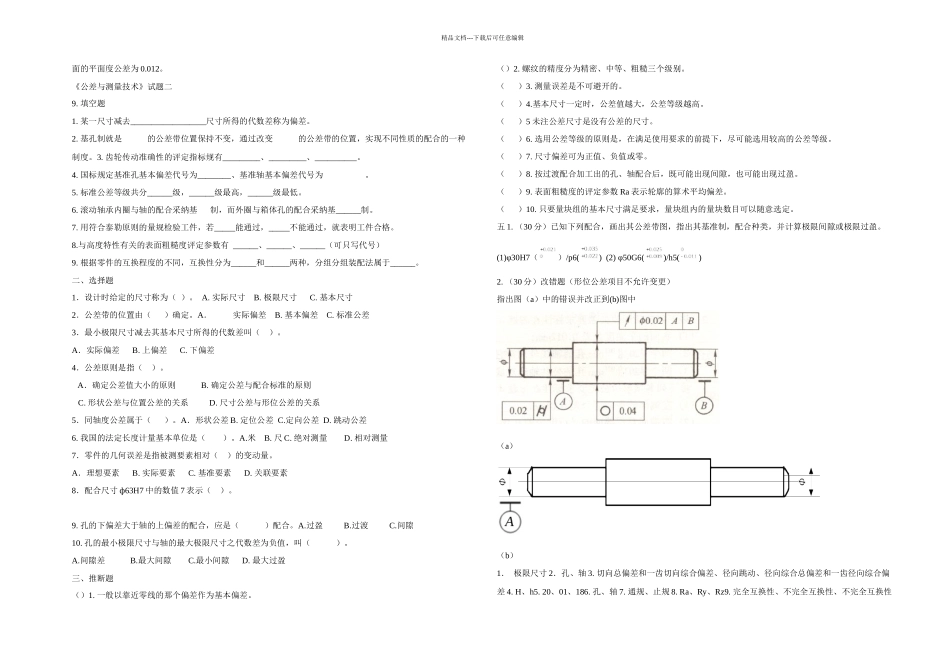

几何量公差与检测试卷及答案套_第3页
3/7
精品文档---下载后可任意编辑1.一个孔或轴允许尺寸的两个极端称为________。 。μm,在零件图上标注为___。3.配合基准制分______和_______两种。一般情况下优先选用______________。4.滚动轴承内圈与轴的配合采纳基 制,而外圈与箱体孔的配合采纳基___制。5. 现代工业对齿轮传动的使用要求归纳起来有四项,分别为_____ 、______、______、_____。 6. 普通螺纹结合的基本要求为__________、__________。7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。8.公差原则分______和相关要求,相关要求包括____、____ 、____、___ 四种。9. 在同一尺寸段内,从 IT01~IT18,公差等级逐渐降低,公差数值逐渐 。二、选择题1.当孔与轴的公差带相互交叠时,其配合性质为( )。A. 间隙配合 B.过渡配合 C. 过盈配合2.公差带的大小由( )确定。A. 实际偏差 B. 基本偏差 C. 标准公差3.下列孔与基准轴配合,组成间隙配合的孔是( )。A.孔两个极限尺寸都大于基本尺寸 B.孔两个极限尺寸都小于基本尺寸 C.孔最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸5.标准规定形状和位置公差共有( )个项目。 A.8 B. 12 C. 14 D. 166.垂直度公差属于()。A.形状公差 B. 定位公差 C. 定向公差 D. 跳动公差7.如被测要素为轴线,标注形位公差时,指引线箭头应( )。A. 与确定中心要素的轮廓线对齐8. 最大实体尺寸是指( )。9、径向全跳动公差带的形状与-的公差带形状相同 A 圆柱度 B 圆度 c 同轴度 D 线的位置度三、推断题( )1 .在 ф60H7/f6 代号中,由于轴的精度高于孔,故以轴为基准件。()2 测表面粗糙度,取样长度过短不能反映表面粗糙度真实情况,因此越长越好。 ()3 螺纹的公称直径是指螺纹的大径()4 尺寸 φ30f7 与尺寸 φ30F8 的精度相同。( )5. 未注公差尺寸是没有公差的尺寸。()6. 选用公差等级的原则是,在满足使用要求的前提下,尽可能选用较高的公差等级。( )7. 相互配合的孔和轴,其基本尺寸必定相等。( )8. 表面粗糙度的评定参数 Rz 表示轮廓的算术平均偏差。( )9. 零件的最大实体尺寸一定大于其最小实体尺寸。( )10. 只要量块组的基本尺寸满足要求,量块组内的量块数目可以随意选定。四 1.(10 分)已知下列配合,画出其公差带图,指出其基准制,配合种类,并计算极限间隙或极限过盈。(1)φ20H8(0+0.033)/f7(−0.041−0.02...
