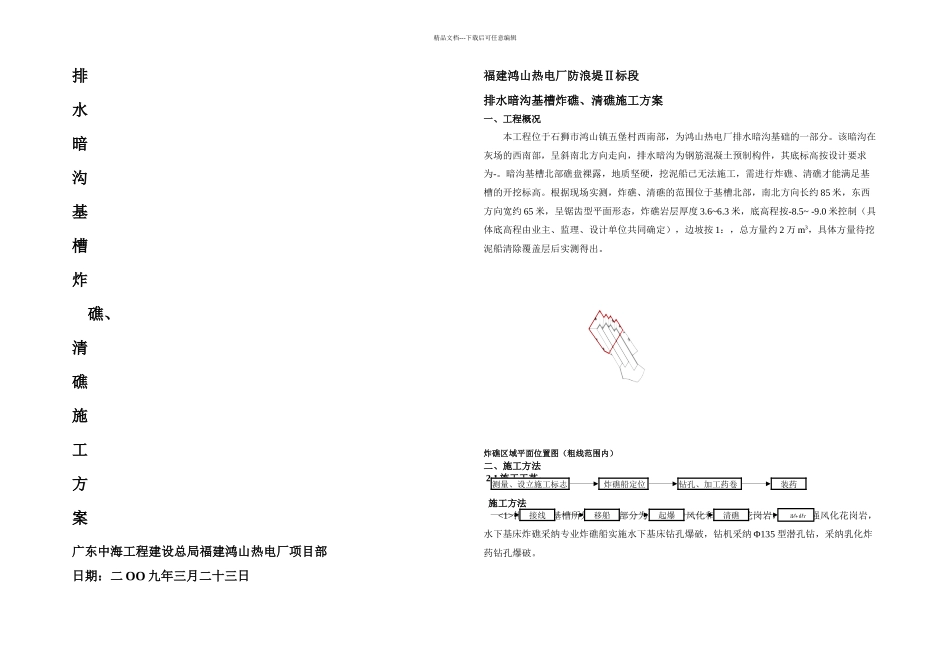

精品文档---下载后可任意编辑排水暗沟基槽炸 礁、清礁施工方案广东中海工程建设总局福建鸿山热电厂项目部日期：二 OO 九年三月二十三日福建鸿山热电厂防浪堤Ⅱ标段排水暗沟基槽炸礁、清礁施工方案一、工程概况本工程位于石狮市鸿山镇五堡村西南部，为鸿山热电厂排水暗沟基础的一部分。该暗沟在灰场的西南部，呈斜南北方向走向，排水暗沟为钢筋混凝土预制构件，其底标高按设计要求为-。暗沟基槽北部礁盘裸露，地质坚硬，挖泥船已无法施工，需进行炸礁、清礁才能满足基槽的开挖标高。根据现场实测，炸礁、清礁的范围位于基槽北部，南北方向长约 85 米，东西方向宽约 65 米，呈锯齿型平面形态，炸礁岩层厚度 3.6~6.3 米，底高程按-8.5~ -9.0 米控制（具体底高程由业主、监理、设计单位共同确定），边坡按 1：，总方量约 2 万 m3，具体方量待挖泥船清除覆盖层后实测得出。炸礁区域平面位置图（粗线范围内）二、施工方法 2.1 施工工艺：施工方法<1>排水暗沟基槽所处礁盘大部分为裸露的中风化和微风化花岗岩，局部为强风化花岗岩，水下基床炸礁采纳专业炸礁船实施水下基床钻孔爆破，钻机采纳 Φ135 型潜孔钻，采纳乳化炸药钻孔爆破。测量、设立施工标志炸礁船定位钻孔、加工药卷装药接线移船起爆清礁验收精品文档---下载后可任意编辑<2>炸礁船上配备 GPS 测量定位系统，接收岸台发送的 RFCM 格式的差分 GPS 校正信号，实时动态显示架设天线点处坐标，由电罗经控制炸礁船的位置，从而在测量导航软件窗口实时动态显示当时船位，指挥炸礁船定位钻孔。见图示：<3>钻孔爆破采纳 Φ135 潜孔钻机施工。根据水文站报送的潮汐水位，在孔位上量测水深，根据要求开挖达到的设计标高，计算岩层的厚度，从而确定钻孔深度。 钻孔爆破按由深水到浅水的施工顺序进行，一般实行一次钻爆到设计要求的标高，尽量避开分层爆破。 水下钻孔爆破采纳垂直钻孔形式，布孔采纳三角形布孔形式，见图示：施工应取段试炸，通过试炸的爆破效果来检验钻孔孔距、孔径、排距、药柱直径是否合理，并推算出更合理的爆破参数，从而达到优化施工。<4>钻孔完成后，用探水杆校核钻孔深度，按计算的单孔装药量现场绑扎炸药，安装导爆管雷管，水下钻孔爆破的药包直径应小于炮孔的直径 10~20mm。装药时，应拉紧提绳，配合送药杆进行，不得使药柱自由坠落，并应测定校核每次装入的药柱顶部位置，用细沙堵塞。堵塞的长度应确保药包不致浮起，将导爆管整理好，检查无误后...
