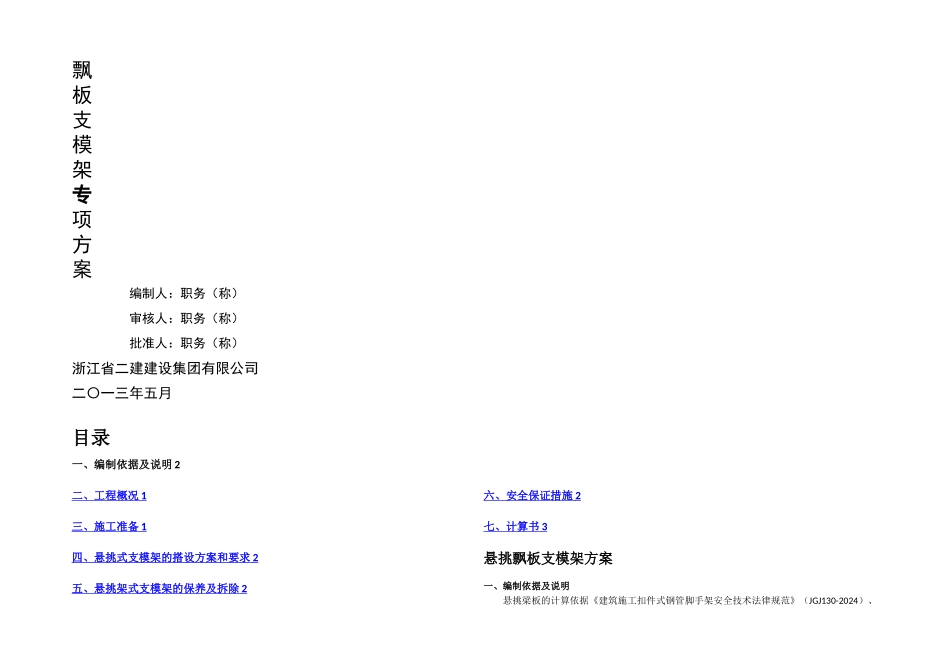

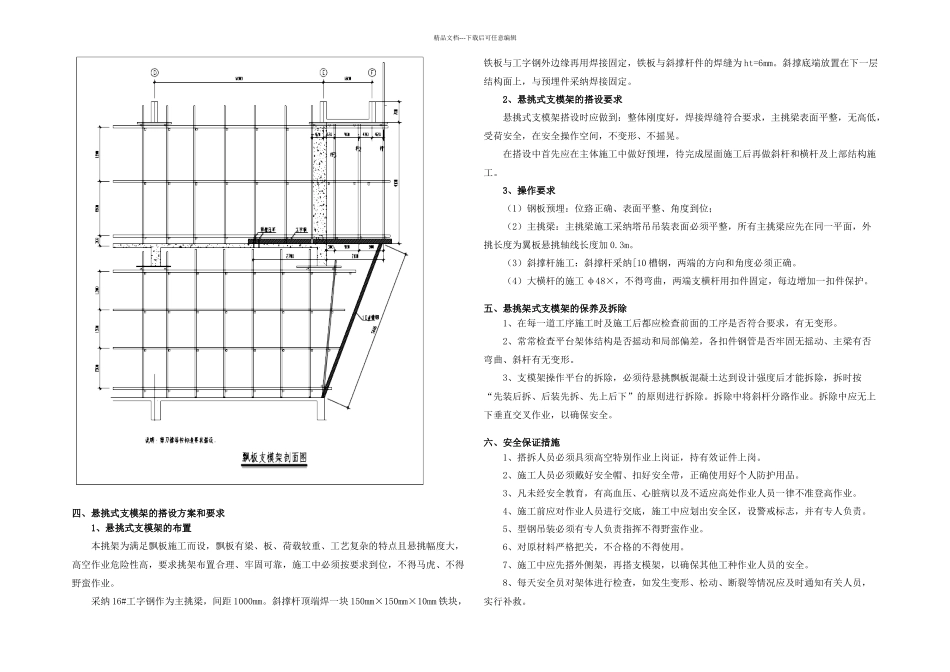

飘板支模架专项方案编制人:职务(称)审核人:职务(称)批准人:职务(称)浙江省二建建设集团有限公司二〇一三年五月目录一、编制依据及说明 2二、工程概况 1 三、施工准备 1 四、悬挑式支模架的搭设方案和要求 2 五、悬挑架式支模架的保养及拆除 2 六、安全保证措施 2 七、计算书 3 悬挑飘板支模架方案一、编制依据及说明悬挑梁板的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)、精品文档---下载后可任意编辑《混凝土结构设计法律规范》GB50010-2024、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)、《建筑施工模板安全技术法律规范》(JGJ 162-2024)等法律规范编制。二、工程概况本工程位于温州瓯海中心区(温州市娄东大街与规划支路交叉路口),由温州市瓯海区城市中心区建设开发指挥部筹建,浙江嘉华建筑设计讨论院有限公司设计,江西省勘察设计讨论院进行地质勘察,温州市宏业建设监理有限公司监理,我单位总承建施工。工程总用地面积㎡,总建筑面积 21000㎡,其中地下 7000㎡,地上 14000㎡,地下一层、地上 16 层;建筑总高度67.55 米,为现浇框架剪力墙结构体系,采纳钻孔灌注桩基础。地下一层为设备用房和汽车库、上部为办公用房。本工程主体构架层平面中~轴交~轴部分为悬挑飘板。悬挑板采纳钢筋混凝土结构,板厚120mm,悬挑长度 1800mm;封檐梁截面 240 mm×700 mm。其高空外挑施工,支模架搭设难度较大。三、施工准备1、材料的选择 钢管:φ48×3.5 要求无弯曲、无凹凸、无裂缝。扣件:转向扣、十字扣、接头扣,要求无裂缝、螺母不滑丝。 脚手片:要求排臵严密、无腐烂。 16#工字钢、14#槽钢:要求无锈蚀、无裂缝、表面平整、无弯曲、无扭曲。2、技术准备 熟悉和了解施工方案,理解项目部提出施工方案的设计意图,以及施工注意事项。3、支模施工方案采纳 16#工字钢作为悬挑支模承力结构,工字钢布置原则上沿梁每 1000mm 左右均匀布置(可适当避开柱);采纳预埋在楼板混凝土内的“Ω”型 φ18 圆钢固定。工字钢下设 10#槽钢做为支撑斜杆,斜杆两端分别与预埋在混凝土内的预埋钢板、工字钢满焊焊接,焊缝高度为6mm。详见附图:悬挑部分工字钢上采纳 20 的焊短钢筋头作为立杆钢管定位。悬挑工字钢安装完毕,搭设满堂钢管支撑作为弧形构架的支撑系统。立杆间距为 900mm,水平杆钢管步高为 1800mm,钢管立杆纵向间距为 1000,与工...
