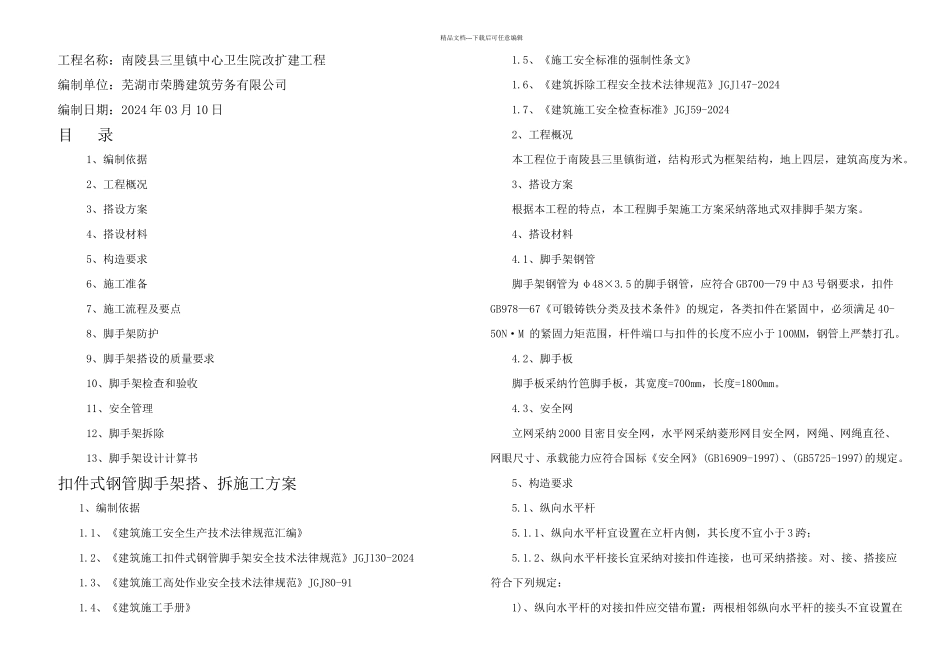

精品文档---下载后可任意编辑工程名称：南陵县三里镇中心卫生院改扩建工程编制单位：芜湖市荣腾建筑劳务有限公司编制日期：2024 年 03 月 10 日目 录1、编制依据2、工程概况3、搭设方案4、搭设材料5、构造要求6、施工准备7、施工流程及要点8、脚手架防护9、脚手架搭设的质量要求10、脚手架检查和验收11、安全管理12、脚手架拆除13、脚手架设计计算书扣件式钢管脚手架搭、拆施工方案1、编制依据1.1、《建筑施工安全生产技术法律规范汇编》1.2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20241.3、《建筑施工高处作业安全技术法律规范》JGJ80-911.4、《建筑施工手册》1.5、《施工安全标准的强制性条文》1.6、《建筑拆除工程安全技术法律规范》JGJl47-20241.7、《建筑施工安全检查标准》JGJ59-20242、工程概况本工程位于南陵县三里镇街道，结构形式为框架结构，地上四层，建筑高度为米。3、搭设方案根据本工程的特点，本工程脚手架施工方案采纳落地式双排脚手架方案。4、搭设材料4.1、脚手架钢管脚手架钢管为 φ48×3.5 的脚手钢管，应符合 GB700—79 中 A3 号钢要求，扣件GB978—67《可锻铸铁分类及技术条件》的规定，各类扣件在紧固中，必须满足 40-50N·M 的紧固力矩范围，杆件端口与扣件的长度不应小于 100MM，钢管上严禁打孔。4.2、脚手板脚手板采纳竹笆脚手板，其宽度=700mm，长度=1800mm。4.3、安全网立网采纳 2000 目密目安全网，水平网采纳菱形网目安全网，网绳、网绳直径、网眼尺寸、承载能力应符合国标《安全网》(GBl6909-1997)、(GB5725-1997)的规定。5、构造要求5.1、纵向水平杆5.1.1、纵向水平杆宜设置在立杆内侧，其长度不宜小于 3 跨；5.1.2、纵向水平杆接长宜采纳对接扣件连接，也可采纳搭接。对、接、搭接应符合下列规定：1)、纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在精品文档---下载后可任意编辑同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3：2)、搭接长度不应小于 1m，应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm：3)、纵向水平杆应采纳直角扣件固定在横向水平杆上，并应等间距设置，间距≤400mm。5.2、横向水平杆.1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150 m...
