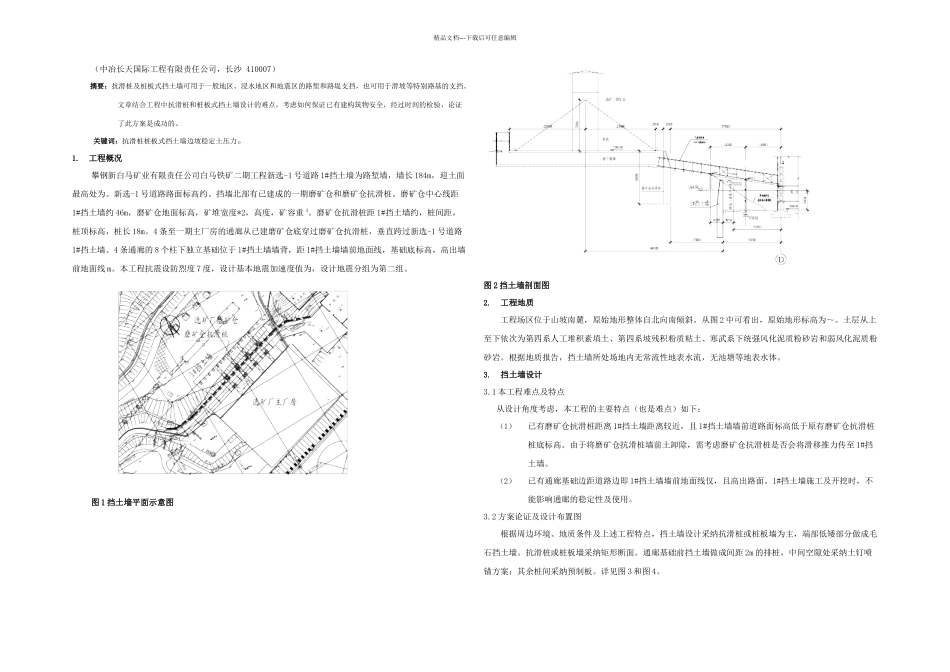

精品文档---下载后可任意编辑（中冶长天国际工程有限责任公司，长沙 410007）摘要：抗滑桩及桩板式挡土墙可用于一般地区、浸水地区和地震区的路堑和路堤支挡，也可用于滑坡等特别路基的支挡。文章结合工程中抗滑桩和桩板式挡土墙设计的难点，考虑如何保证已有建构筑物安全，经过时间的检验，论证了此方案是成功的。关键词：抗滑桩桩板式挡土墙边坡稳定土压力。1.工程概况攀钢新白马矿业有限责任公司白马铁矿二期工程新选-1 号道路 1#挡土墙为路堑墙，墙长 184m，迎土面最高处为。新选-1 号道路路面标高约。挡墙北部有已建成的一期磨矿仓和磨矿仓抗滑桩。磨矿仓中心线距1#挡土墙约 46m，磨矿仓地面标高，矿堆宽度*2，高度，矿容重 3。磨矿仓抗滑桩距 1#挡土墙约，桩间距，桩顶标高，桩长 18m。4 条至一期主厂房的通廊从已建磨矿仓底穿过磨矿仓抗滑桩，垂直跨过新选-1 号道路1#挡土墙。4 条通廊的 8 个柱下独立基础位于 1#挡土墙墙背，距 1#挡土墙墙前地面线，基础底标高，高出墙前地面线 m。本工程抗震设防烈度 7 度，设计基本地震加速度值为，设计地震分组为第二组。图 1 挡土墙平面示意图图 2 挡土墙剖面图2.工程地质工程场区位于山坡南麓，原始地形整体自北向南倾斜。从图 2 中可看出，原始地形标高为～。土层从上至下依次为第四系人工堆积素填土、第四系坡残积粉质粘土、寒武系下统强风化泥质粉砂岩和弱风化泥质粉砂岩。根据地质报告，挡土墙所处场地内无常流性地表水流，无池塘等地表水体。3.挡土墙设计3.1 本工程难点及特点从设计角度考虑，本工程的主要特点（也是难点）如下：（1）已有磨矿仓抗滑桩距离 1#挡土墙距离较近，且 1#挡土墙墙前道路面标高低于原有磨矿仓抗滑桩桩底标高。由于将磨矿仓抗滑桩墙前土卸除，需考虑磨矿仓抗滑桩是否会将滑移推力传至 1#挡土墙。（2）已有通廊基础边距道路边即 1#挡土墙墙前地面线仅，且高出路面。1#挡土墙施工及开挖时，不能影响通廊的稳定性及使用。3.2 方案论证及设计布置图根据周边环境、地质条件及上述工程特点，挡土墙设计采纳抗滑桩或桩板墙为主，端部低矮部分做成毛石挡土墙。抗滑桩或桩板墙采纳矩形断面。通廊基础前挡土墙做成间距 2m 的排桩，中间空隙处采纳土钉喷锚方案；其余桩间采纳预制板。详见图 3 和图 4。精品文档---下载后可任意编辑图 3 挡土墙平面布置图图 4 挡土墙立面布置图4.挡土墙计算分析4.1 本工程挡土墙计算思路：对边坡进行稳定...
