折弯上模刀具种类及其适用范围VIP专享

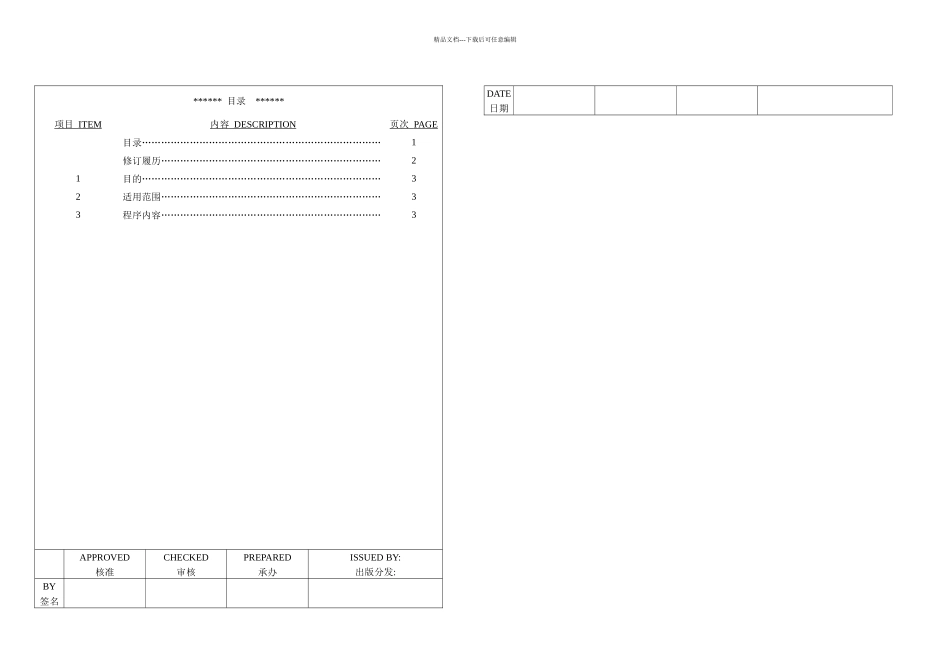

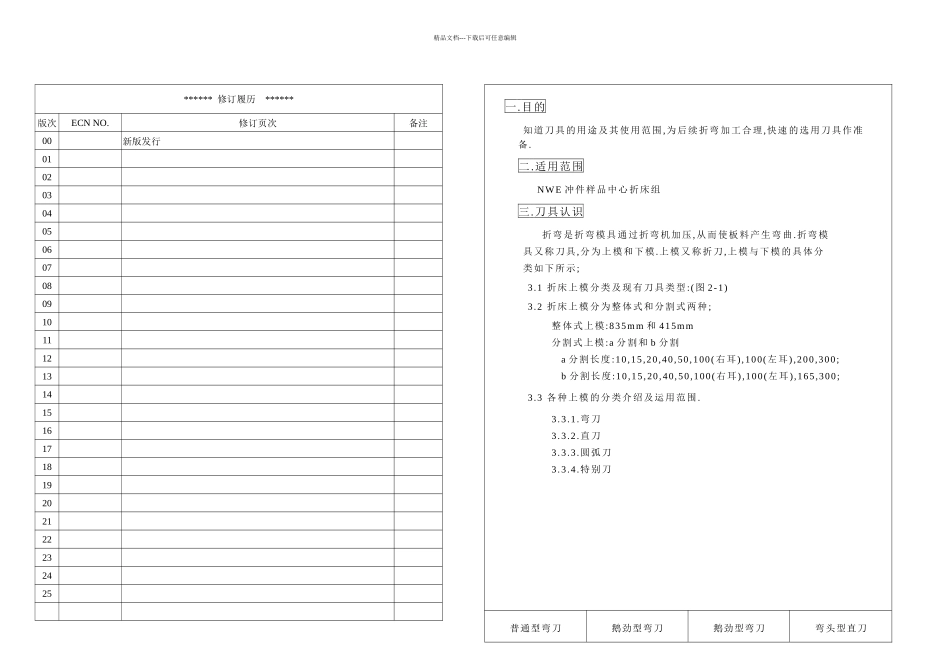

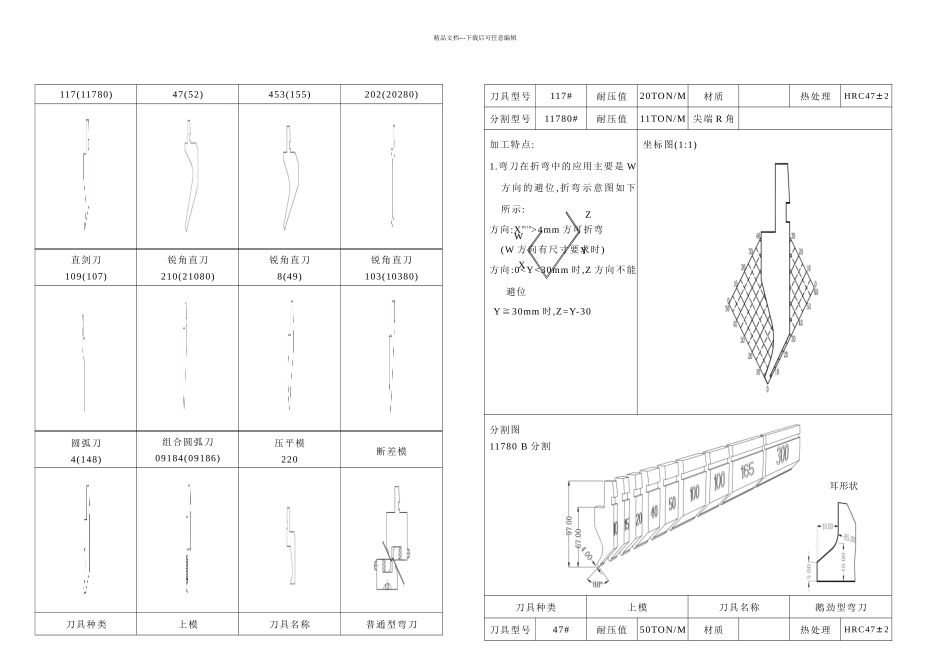

精品文档---下载后可任意编辑****** 目录 ******项目 ITEM 内容 DESCRIPTION 页次 PAGE 目录…………………………………………………………………1修订履历……………………………………………………………21目的…………………………………………………………………32适用范围……………………………………………………………33程序内容……………………………………………………………3APPROVED核准CHECKED审核PREPARED承办ISSUED BY:出版分发:BY签名DATE日期精品文档---下载后可任意编辑****** 修订履历 ******版次ECN NO.修订页次备注00新版发行01020304050607080910111213141516171819202122232425一.目的知道刀具的用途及其使用范围,为后续折弯加工合理,快速的选用刀具作准备.二.适用范围NWE 冲件样品中心折床组三.刀具认识折弯是折弯模具通过折弯机加压,从而使板料产生弯曲.折弯模具又称刀具,分为上模和下模.上模又称折刀,上模与下模的具体分类如下所示;3.1 折床上模分类及现有刀具类型:(图 2-1)3.2 折床上模分为整体式和分割式两种;整体式上模:835mm 和 415mm分割式上模:a 分割和 b 分割a 分割长度:10,15,20,40,50,100(右耳),100(左耳),200,300;b 分割长度:10,15,20,40,50,100(右耳),100(左耳),165,300;3.3 各种上模的分类介绍及运用范围.3.3.1.弯刀3.3.2.直刀3.3.3.圆弧刀3.3.4.特别刀普通型弯刀鹅劲型弯刀鹅劲型弯刀弯头型直刀XWZY精品文档---下载后可任意编辑117(11780)47(52)453(155)202(20280)直剑刀109(107)锐角直刀210(21080)锐角直刀8(49)锐角直刀103(10380)圆弧刀4(148)组合圆弧刀09184(09186)压平模220断差模刀具种类上模刀具名称普通型弯刀刀具型号117#耐压值20TON/M材质热处理HRC47±2分割型号11780#耐压值11TON/M 尖端 R 角加工特点:1.弯刀在折弯中的应用主要是 W方 向 的 避 位 , 折 弯 示 意 图 如 下所示:方向:Xm i n>4mm 方可折弯(W 方向有尺寸要求时)方向:09mm 方可折弯(W 方向有尺寸要求时)方向:0
