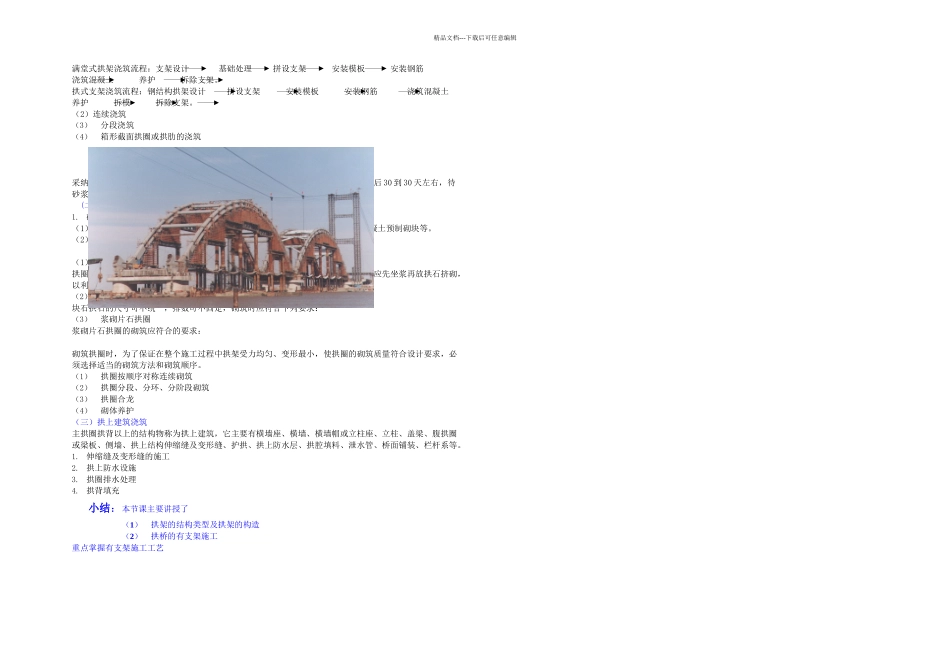

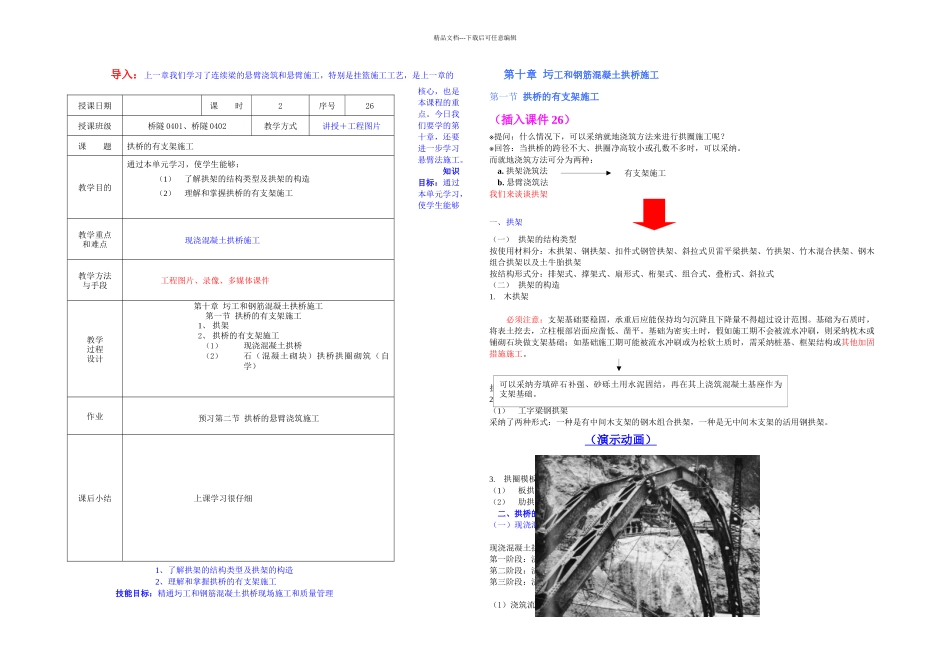

精品文档---下载后可任意编辑导入：上一章我们学习了连续梁的悬臂浇筑和悬臂施工，特别是挂篮施工工艺，是上一章的核心，也是本课程的重点。今日我们要学的第十章，还要进一步学习悬臂法施工。知识目标：通过本单元学习，使学生能够1、了解拱架的结构类型及拱架的构造2、理解和掌握拱桥的有支架施工技能目标：精通圬工和钢筋混凝土拱桥现场施工和质量管理第十章 圬工和钢筋混凝土拱桥施工第一节 拱桥的有支架施工（插入课件 26）※提问：什么情况下，可以采纳就地浇筑方法来进行拱圈施工呢？※回答：当拱桥的跨径不大、拱圈净高较小或孔数不多时，可以采纳。而就地浇筑方法可分为两种：a. 拱架浇筑法b. 悬臂浇筑法我们来谈谈拱架一、拱架（一） 拱架的结构类型按使用材料分：木拱架、钢拱架、扣件式钢管拱架、斜拉式贝雷平梁拱架、竹拱架、竹木混合拱架、钢木组合拱架以及土牛胎拱架按结构形式分：排架式、撑架式、扇形式、桁架式、组合式、叠桁式、斜拉式（二） 拱架的构造1.木拱架必须注意：支架基础要稳固，承重后应能保持均匀沉降且下降量不得超过设计范围。基础为石质时，将表土挖去，立柱根部岩面应凿低、凿平。基础为密实土时，假如施工期不会被流水冲刷，则采纳枕木或铺砌石块做支架基础；如基础施工期可能被流水冲刷或为松软土质时，需采纳桩基、框架结构或其他加固措施施工。拱架可以就地拼装，也可以预制拼成组件后安装。2.钢拱架和钢木组合拱架（1）工字梁钢拱架采纳了两种形式：一种是有中间木支架的钢木组合拱架，一种是无中间木支架的活用钢拱架。（演示动画）图 3 钢拱架3.拱圈模板（1）板拱模板（2）肋拱拱肋模板二、拱桥的有支架施工（一）现浇混凝土拱桥现浇混凝土拱桥施工工序一般分为三阶段进行(如图 5)。第一阶段：浇注拱圈或拱肋及拱上立柱的底座第二阶段：浇筑拱上立柱、联结系及横梁等第三阶段：浇筑桥面系（1）浇筑流程有支架施工可以采纳夯填碎石补强、砂砾土用水泥固结，再在其上浇筑混凝土基座作为支架基础。授课日期课 时2序号26授课班级桥隧 0401、桥隧 0402教学方式讲授＋工程图片课 题拱桥的有支架施工教学目的通过本单元学习，使学生能够：（1）了解拱架的结构类型及拱架的构造（2）理解和掌握拱桥的有支架施工教学重点和难点现浇混凝土拱桥施工教学方法与手段工程图片、录像、多媒体课件教学过程设计第十章 圬工和钢筋混凝土拱桥施工第一节 拱桥的有支架施工1、 拱架2、 拱桥的有支架施工（1...
