排气道安装技术交底

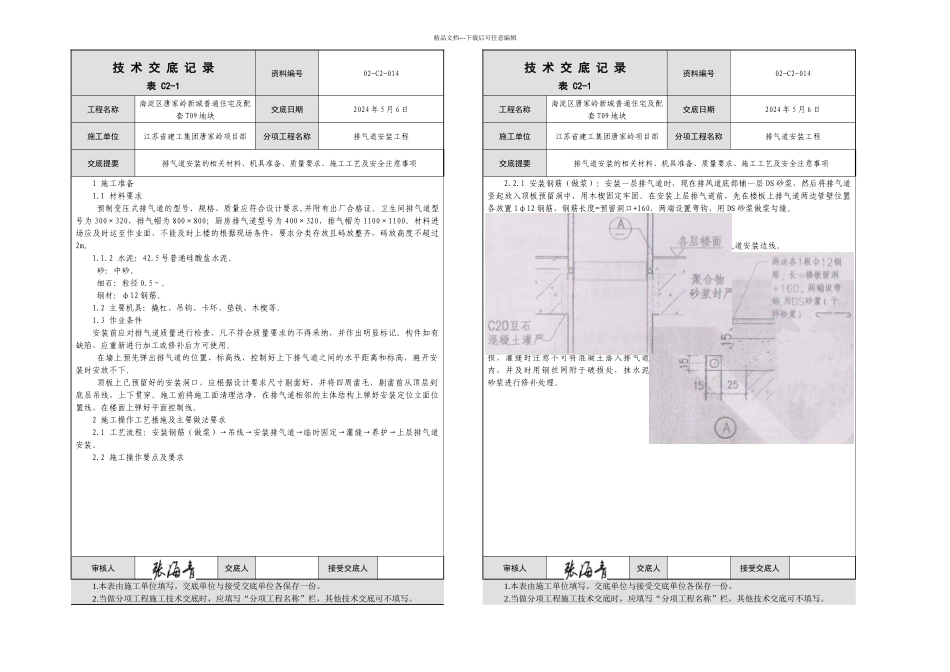

排气道安装技术交底_第1页
1/4

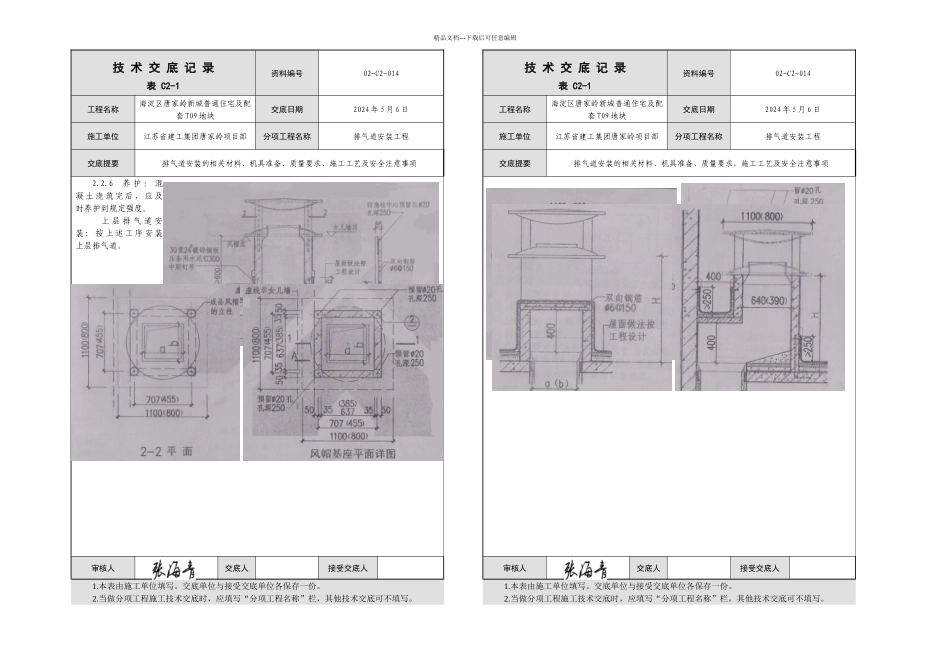

排气道安装技术交底_第2页
2/4

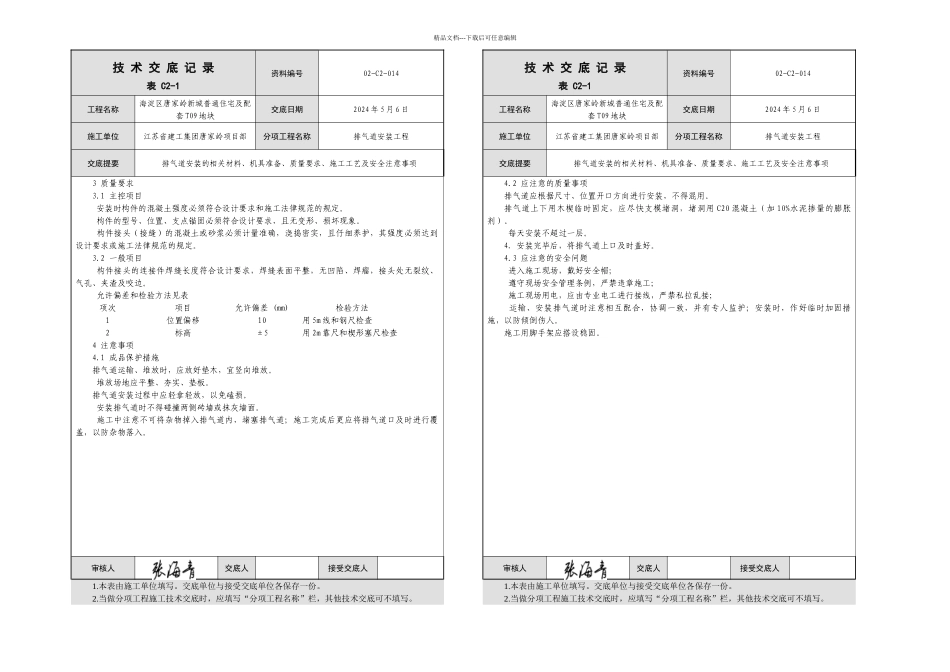

排气道安装技术交底_第3页
3/4
精品文档---下载后可任意编辑技 术 交 底 记 录表 C2-1资料编号02-C2-014工程名称海淀区唐家岭新城普通住宅及配套 T09 地块交底日期2024 年 5 月 6 日施工单位江苏省建工集团唐家岭项目部分项工程名称排气道安装工程交底提要排气道安装的相关材料、机具准备、质量要求、施工工艺及安全注意事项1 施工准备1.1 材料要求 预制变压式排气道的型号、规格、质量应符合设计要求,并附有出厂合格证。卫生间排气道型号为 300×320,排气帽为 800×800;厨房排气道型号为 400×320,排气帽为 1100×1100。材料进场应及时运至作业面,不能及时上楼的根据现场条件,要求分类存放且码放整齐,码放高度不超过2m。1.1.2 水泥:42.5 号普通硅酸盐水泥。 砂:中砂。 细石:粒径 0.5~。 钢材:φ12 钢筋。1.2 主要机具:撬杠、吊钩、卡环、垫铁、木楔等。1.3 作业条件安装前应对排气道质量进行检查,凡不符合质量要求的不得采纳,并作出明显标记。构件如有缺陷,应重新进行加工或修补后方可使用。 在墙上预先弹出排气道的位置、标高线,控制好上下排气道之间的水平距离和标高,避开安装时安放不下。 顶板上已预留好的安装洞口,应根据设计要求尺寸剔凿好,并将四周凿毛,剔凿前从顶层到底层吊线,上下贯穿。施工前将施工面清理洁净,在排气道相邻的主体结构上弹好安装定位立面位置线,在楼面上弹好平面控制线。2 施工操作工艺措施及主要做法要求2.1 工艺流程:安装钢筋(做浆)→吊线→安装排气道→临时固定→灌缝→养护→上层排气道安装。2.2 施工操作要点及要求审核人交底人接受交底人1.本表由施工单位填写。交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技 术 交 底 记 录表 C2-1资料编号02-C2-014工程名称海淀区唐家岭新城普通住宅及配套 T09 地块交底日期2024 年 5 月 6 日施工单位江苏省建工集团唐家岭项目部 分项工程名称排气道安装工程交底提要排气道安装的相关材料、机具准备、质量要求、施工工艺及安全注意事项2.2.1 安装钢筋(做浆):安装一层排气道时,现在排风道底部铺一层 DS 砂浆,然后将排气道竖起放入顶板预留洞中,用木楔固定牢固。在安装上层排气道前,先在楼板上排气道两边管壁位置各放置 1φ12 钢筋,钢筋长度=预留洞口+160,两端设置弯钩,用 DS 砂浆做浆勾缝。 吊线:根据排气道尺寸,从顶层到底层吊线,在...
