接地问题分析

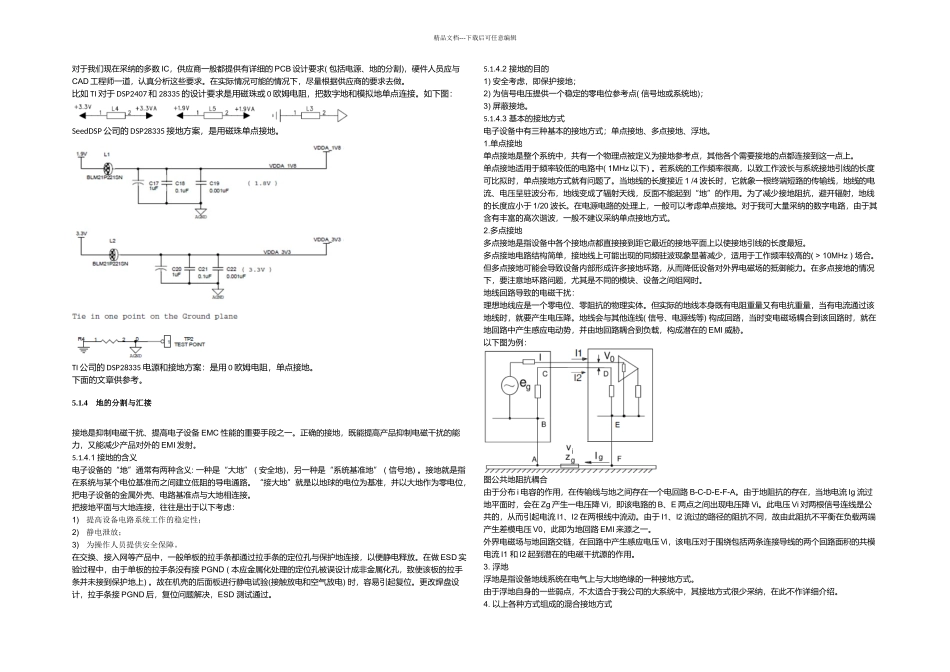

精品文档---下载后可任意编辑对于我们现在采纳的多数 IC，供应商一般都提供有详细的 PCB 设计要求( 包括电源、地的分割)，硬件人员应与CAD 工程师一道，认真分析这些要求。在实际情况可能的情况下，尽量根据供应商的要求去做。比如 TI 对于 DSP2407 和 28335 的设计要求是用磁珠或 0 欧姆电阻，把数字地和模拟地单点连接。如下图：SeedDSP 公司的 DSP28335 接地方案，是用磁珠单点接地。TI 公司的 DSP28335 电源和接地方案：是用 0 欧姆电阻，单点接地。下面的文章供参考。5.1.4 地的分割与汇接接地是抑制电磁干扰、提高电子设备 EMC 性能的重要手段之一。正确的接地，既能提高产品抑制电磁干扰的能力，又能减少产品对外的 EMI 发射。5.1.4.1 接地的含义电子设备的“地”通常有两种含义: 一种是“大地” ( 安全地)，另一种是“系统基准地” ( 信号地) 。接地就是指在系统与某个电位基准而之间建立低阻的导电通路。“接大地”就是以地球的电位为基准，并以大地作为零电位，把电子设备的金属外壳、电路基准点与大地相连接。把接地平面与大地连接，往往是出于以下考虑：1)提高设备电路系统工作的稳定性；2)静电泄放；3)为操作人员提供安全保障。在交换、接入网等产品中，一般单板的拉手条都通过拉手条的定位孔与保护地连接，以便静电释放。在做 ESD 实验过程中，由于单板的拉手条没有接 PGND ( 本应金属化处理的定位孔被误设计成非金属化孔，致使该板的拉手条并未接到保护地上) 。故在机壳的后面板进行静电试验(接触放电和空气放电) 时，容易引起复位。更改焊盘设计，拉手条接 PGND 后，复位问题解决，ESD 测试通过。5.1.4.2 接地的目的1) 安全考虑，即保护接地；2) 为信号电压提供一个稳定的零电位参考点( 信号地或系统地)；3) 屏蔽接地。5.1.4.3 基本的接地方式电子设备中有三种基本的接地方式；单点接地、多点接地、浮地。1.单点接地单点接地是整个系统中，共有一个物理点被定义为接地参考点，其他各个需要接地的点都连接到这一点上。单点接地适用于频率较低的电路中( 1MHz 以下) 。若系统的工作频率很高，以致工作波长与系统接地引线的长度可比拟时，单点接地方式就有问题了。当地线的长度接近 1 /4 波长时，它就象一根终端短路的传输线，地线的电流、电压呈驻波分布，地线变成了辐射天线，反面不能起到“地”的作用。为了减少接地阻抗，避开辐射，地线的长度应小于 1/20 波长。在电源...
