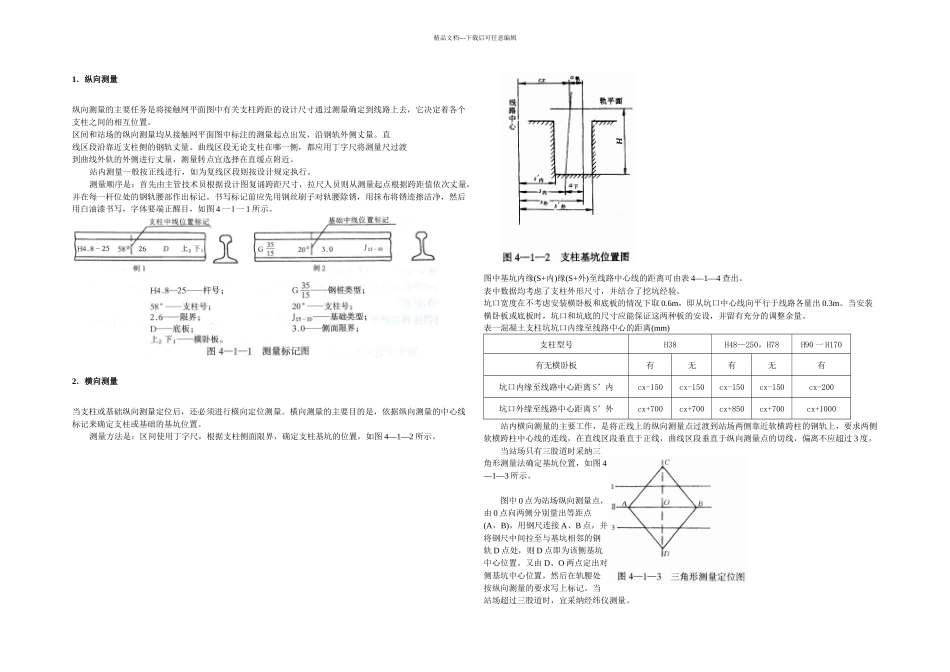

精品文档---下载后可任意编辑1．纵向测量纵向测量的主要任务是将接触网平面图中有关支柱跨距的设计尺寸通过测量确定到线路上去，它决定着各个支柱之间的相互位置。区间和站场的纵向测量均从接触网平面图中标注的测量起点出发，沿钢轨外侧丈量。直线区段沿靠近支柱侧的钢轨丈量。曲线区段无论支柱在哪一侧，都应用丁字尺将测量尺过渡到曲线外轨的外侧进行丈量，测量转点宜选择在直缓点附近。站内测量一般按正线进行，如为复线区段则按设计规定执行。测量顺序是：首先由主管技术员根据设计图复诵跨距尺寸，拉尺人员则从测量起点根据跨距值依次丈量，并在每一杆位处的钢轨腰部作出标记。书写标记前应先用钢丝刷子对轨腰除锈，用抹布将锈迹擦洁净，然后用白油漆书写，字体要端正醒目，如图 4 一 l 一 1 所示。2．横向测量当支柱或基础纵向测量定位后，还必须进行横向定位测量。横向测量的主要目的是，依据纵向测量的中心线标记来确定支柱或基础的基坑位置。测量方法是：区间使用丁字尺，根据支柱侧面限界，确定支柱基坑的位置，如图 4—1—2 所示。图中基坑内缘(S+内)缘(S+外)至线路中心线的距离可由表 4—1—4 查出。表中数据均考虑了支柱外形尺寸，并结合了挖坑经验。坑口宽度在不考虑安装横卧板和底板的情况下取 0.6m，即从坑口中心线向平行于线路各量出 0.3m。当安装横卧板或底板时，坑口和坑底的尺寸应能保证这两种板的安设，并留有充分的调整余量。表一混凝土支柱坑坑口内缘至线路中心的距离(mm)支柱型号H38H48—250，H78H90 一 H170有无横卧板有无有无有坑口内缘至线路中心距离 S’内cx-150cx-150cx-150cx-150cx-200坑口外缘至线路中心距离 S’外cx+700cx+700cx+850cx+700cx+1000站内横向测量的主要工作，是将正线上的纵向测量点过渡到站场两侧靠近软横跨柱的钢轨上，要求两侧软横跨柱中心线的连线，在直线区段垂直于正线，曲线区段垂直于纵向测量点的切线，偏离不应超过 3 度。当站场只有三股道时采纳三角形测量法确定基坑位置，如图 4—1—3 所示。图中 0 点为站场纵向测量点，由 0 点向两侧分别量出等距点(A，B)，用钢尺连接 A、B 点，并将钢尺中间拉至与基坑相邻的钢轨 D 点处，则 D 点即为该侧基坑中心位置。又由 D、O 两点定出对侧基坑中心位置，然后在轨腰处按纵向测量的要求写上标记。当站场超过三股道时，宜采纳经纬仪测量。精品文档---下载后可任意编辑确定了基坑横向中心线位置后，即可根据侧面限界...
