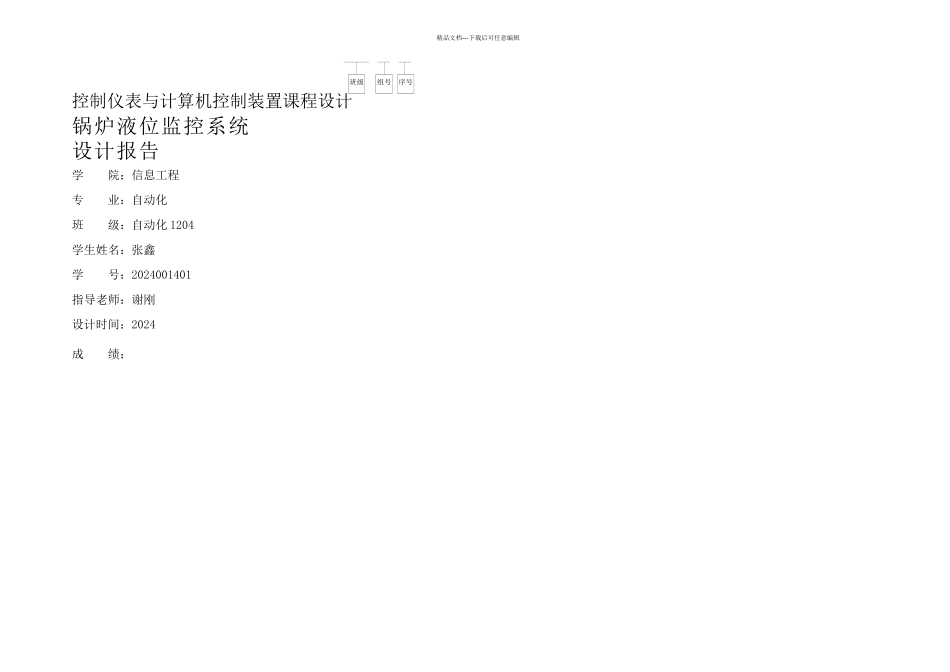

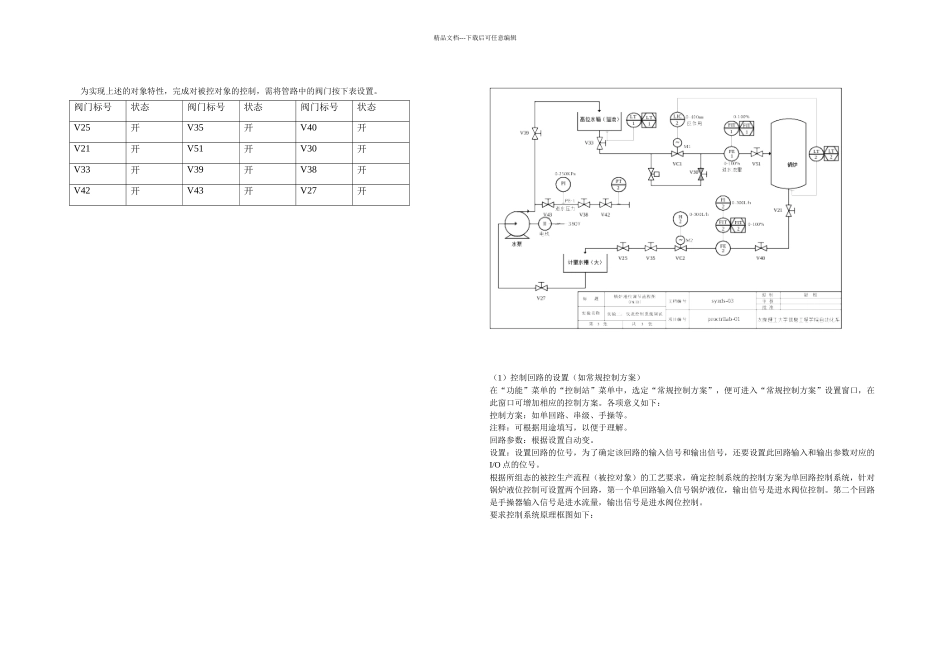

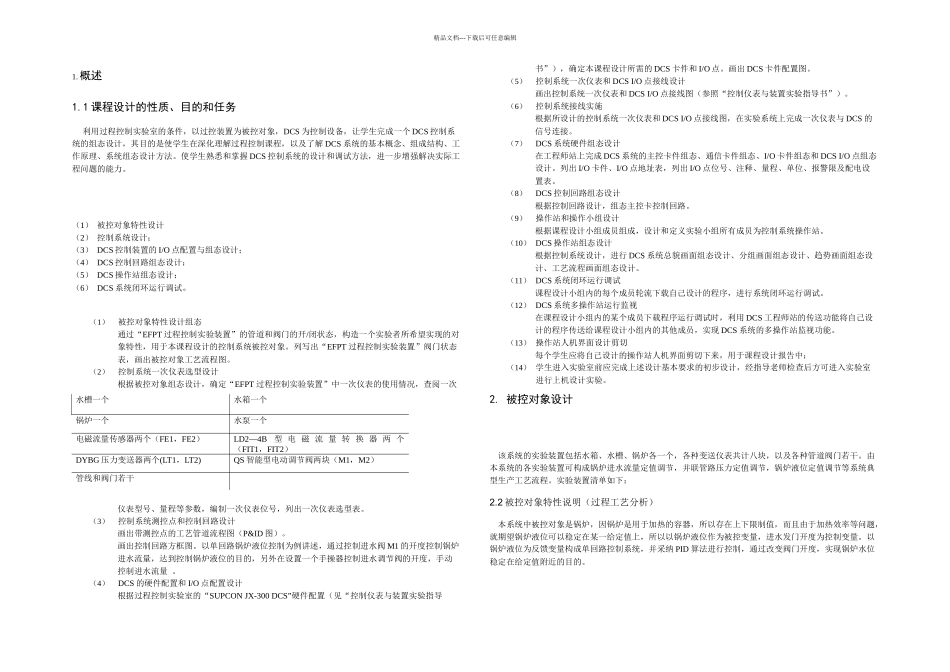

精品文档---下载后可任意编辑控制仪表与计算机控制装置课程设计锅炉液位监控系统设计报告学 院:信息工程专 业:自动化班 级:自动化 1204学生姓名:张鑫学 号:2024001401指导老师:谢刚设计时间:2024成 绩:班级组号序号精品文档---下载后可任意编辑1. 概述1.1 课程设计的性质、目的和任务 利用过程控制实验室的条件,以过控装置为被控对象,DCS 为控制设备,让学生完成一个 DCS 控制系统的组态设计,其目的是使学生在深化理解过程控制课程,以及了解 DCS 系统的基本概念、组成结构、工作原理、系统组态设计方法。使学生熟悉和掌握 DCS 控制系统的设计和调试方法,进一步增强解决实际工程问题的能力。 (1) 被控对象特性设计 (2) 控制系统设计; (3) DCS 控制装置的 I/O 点配置与组态设计; (4) DCS 控制回路组态设计; (5) DCS 操作站组态设计; (6) DCS 系统闭环运行调试。(1)被控对象特性设计组态通过“EFPT 过程控制实验装置”的管道和阀门的开/闭状态,构造一个实验者所希望实现的对象特性,用于本课程设计的控制系统被控对象。列写出“EFPT 过程控制实验装置”阀门状态表,画出被控对象工艺流程图。(2)控制系统一次仪表选型设计根据被控对象组态设计,确定“EFPT 过程控制实验装置”中一次仪表的使用情况,查阅一次仪表型号、量程等参数,编制一次仪表位号,列出一次仪表选型表。(3)控制系统测控点和控制回路设计画出带测控点的工艺管道流程图(P&ID 图)。画出控制回路方框图。以单回路锅炉液位控制为例讲述,通过控制进水阀 M1 的开度控制锅炉进水流量,达到控制锅炉液位的目的,另外在设置一个手操器控制进水调节阀的开度,手动控制进水流量 。(4)DCS 的硬件配置和 I/O 点配置设计根据过程控制实验室的“SUPCON JX-300 DCS”硬件配置(见“控制仪表与装置实验指导书”),确定本课程设计所需的 DCS 卡件和 I/O 点。画出 DCS 卡件配置图。(5)控制系统一次仪表和 DCS I/O 点接线设计画出控制系统一次仪表和 DCS I/O 点接线图(参照“控制仪表与装置实验指导书”)。(6)控制系统接线实施根据所设计的控制系统一次仪表和 DCS I/O 点接线图,在实验系统上完成一次仪表与 DCS 的信号连接。(7)DCS 系统硬件组态设计在工程师站上完成 DCS 系统的主控卡件组态、通信卡件组态、I/O 卡件组态和 DCS I/O 点组态设计。列出 I/O 卡件、I/O 点地...
