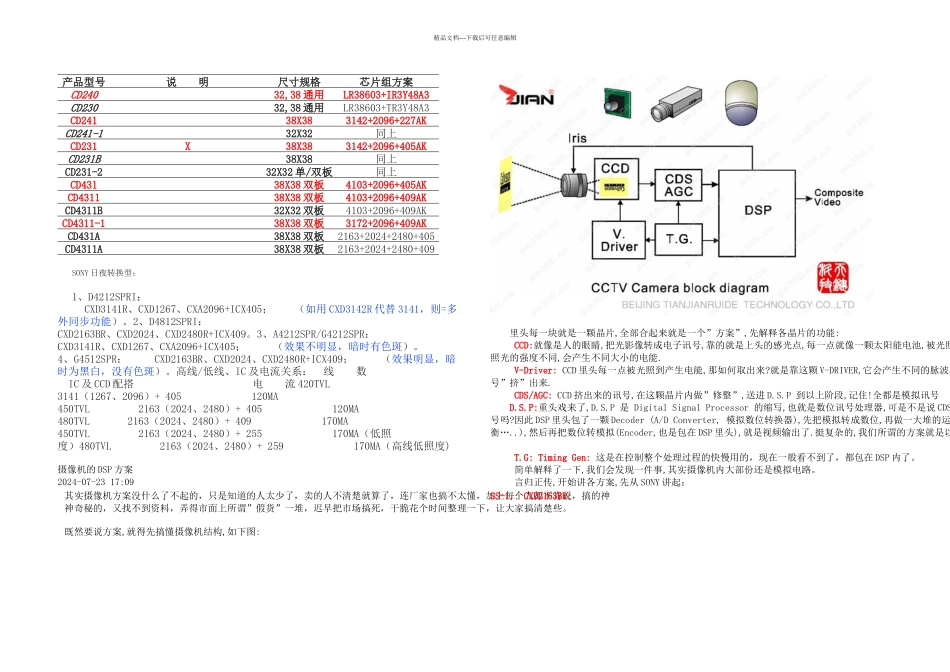

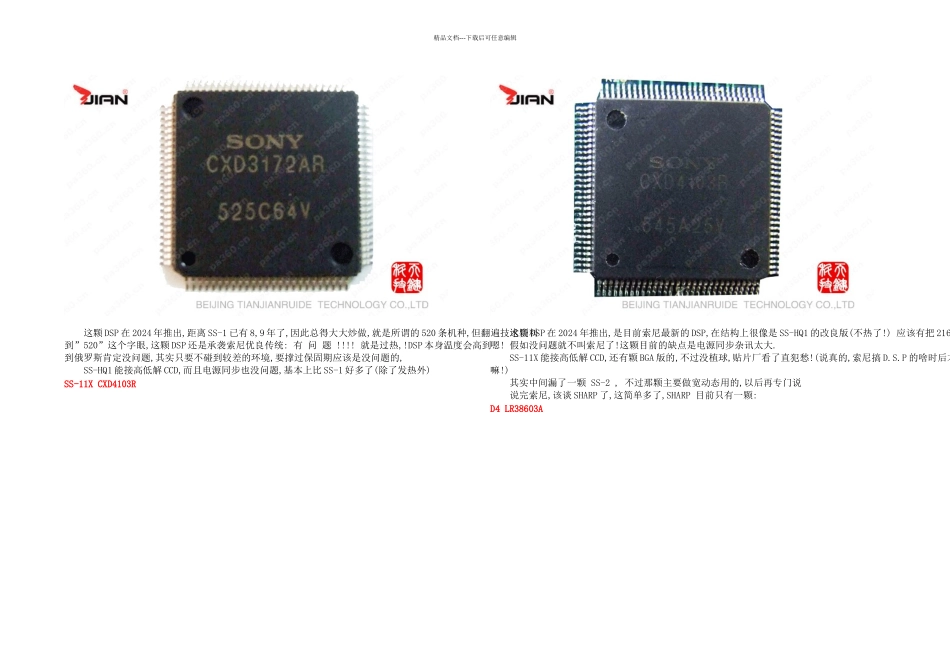

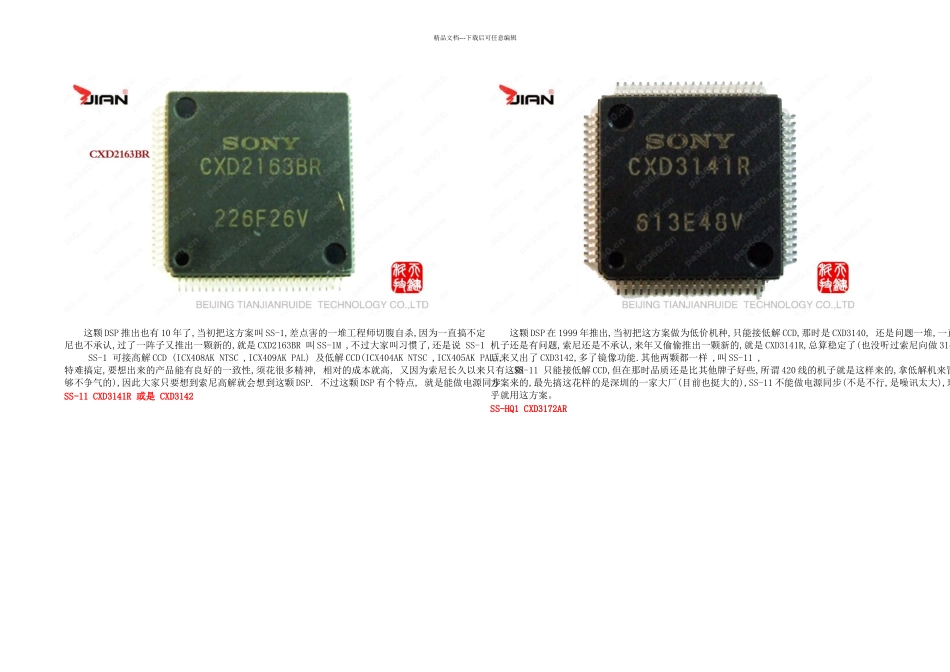

精品文档---下载后可任意编辑产品型号说 明尺寸规格芯片组方案CD24032,38 通用LR38603+IR3Y48A3CD23032,38 通用LR38603+TR3Y48A3CD24138X383142+2096+227AKCD241-132X32同上CD231X38X383142+2096+405AKCD231B38X38同上CD231-232X32 单/双板同上CD43138X38 双板4103+2096+405AKCD431138X38 双板4103+2096+409AKCD4311B32X32 双板4103+2096+409AKCD4311-138X38 双板3172+2096+409AKCD431A38X38 双板2163+2024+2480+405CD4311A38X38 双板2163+2024+2480+409SONY 日夜转换型：1、D4212SPRI： CXD3141R、CXD1267、CXA2096+ICX405； （如用 CXD3142R 代替 3141，则=多外同步功能）。2、D4812SPRI： CXD2163BR、CXD2024、CXD2480R+ICX409。3、A4212SPR/G4212SPR： CXD3141R、CXD1267、CXA2096+ICX405； （效果不明显，暗时有色斑）。4、G4512SPR： CXD2163BR、CXD2024、CXD2480R+ICX409； （效果明显，暗时为黑白，没有色斑）。高线/低线、IC 及电流关系： 线 数 IC 及 CCD 配搭 电 流 420TVL 3141（1267、2096）+ 405 120MA450TVL 2163（2024、2480）+ 405 120MA480TVL 2163（2024、2480）+ 409 170MA450TVL 2163（2024、2480）+ 255 170MA（低照度）480TVL 2163（2024、2480）+ 259 170MA（高线低照度)摄像机的 DSP 方案2024-07-23 17:09其实摄像机方案没什么了不起的，只是知道的人太少了，卖的人不清楚就算了，连厂家也搞不太懂，加上每个人都不肯说，搞的神神奇秘的，又找不到资料，弄得市面上所谓”假货”一堆，迟早把市场搞死，干脆花个时间整理一下，让大家搞清楚些。 既然要说方案,就得先搞懂摄像机结构,如下图: 里头每一块就是一颗晶片,全部合起来就是一个”方案”,先解释各晶片的功能: CCD:就像是人的眼睛,把光影像转成电子讯号,靠的就是上头的感光点,每一点就像一颗太阳能电池,被光照到后会产生电能照光的强度不同,会产生不同大小的电能. V-Driver: CCD 里头每一点被光照到产生电能,那如何取出来?就是靠这颗 V-DRIVER,它会产生不同的脉波,号”挤”出来. CDS/AGC: CCD 挤出来的讯号,在这颗晶片内做”修整”,送进 D.S.P 到以上阶段,记住!全都是模拟讯号 D.S.P:重头戏来了,D.S.P 是 Digital Signal Processor 的缩写,也就是数位讯号处理器,可是不是说 CDS/AGC号吗?因此 DSP 里头包了一颗 Decoder (A/D Converter, 模拟数位转换器),先把模拟转成数位,再做一大堆的运算...
