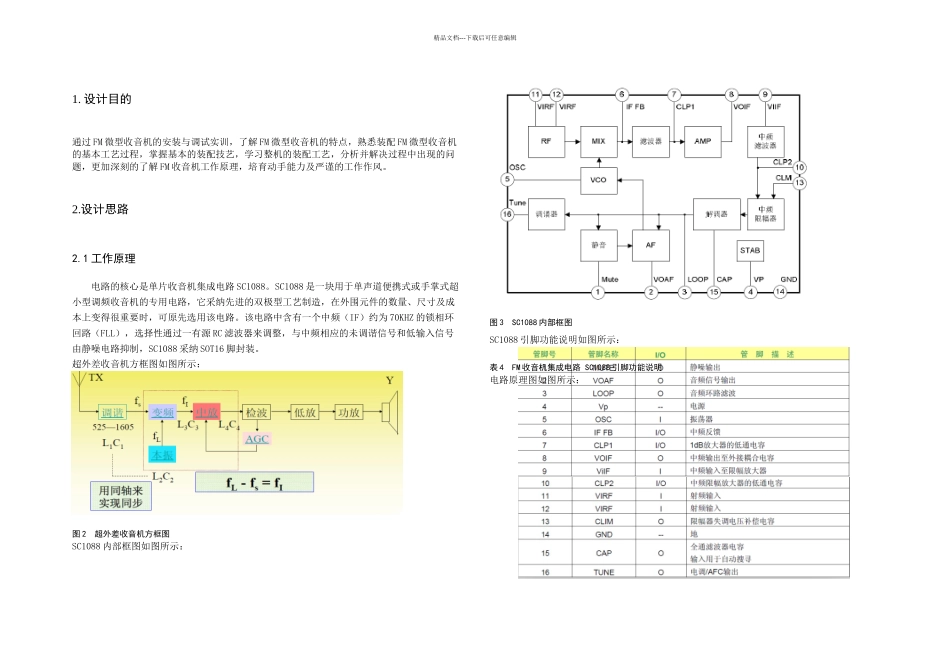

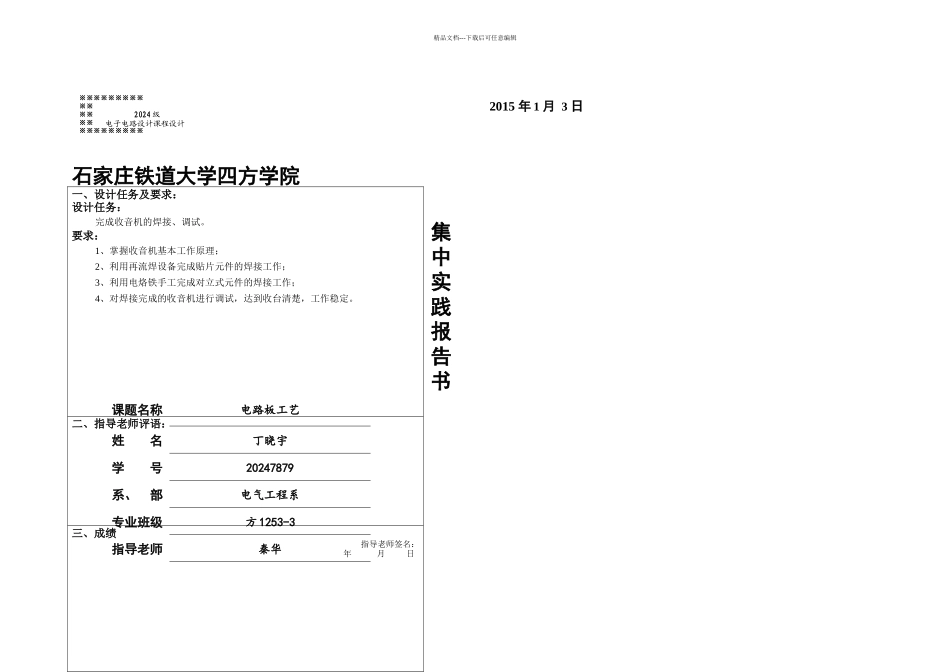

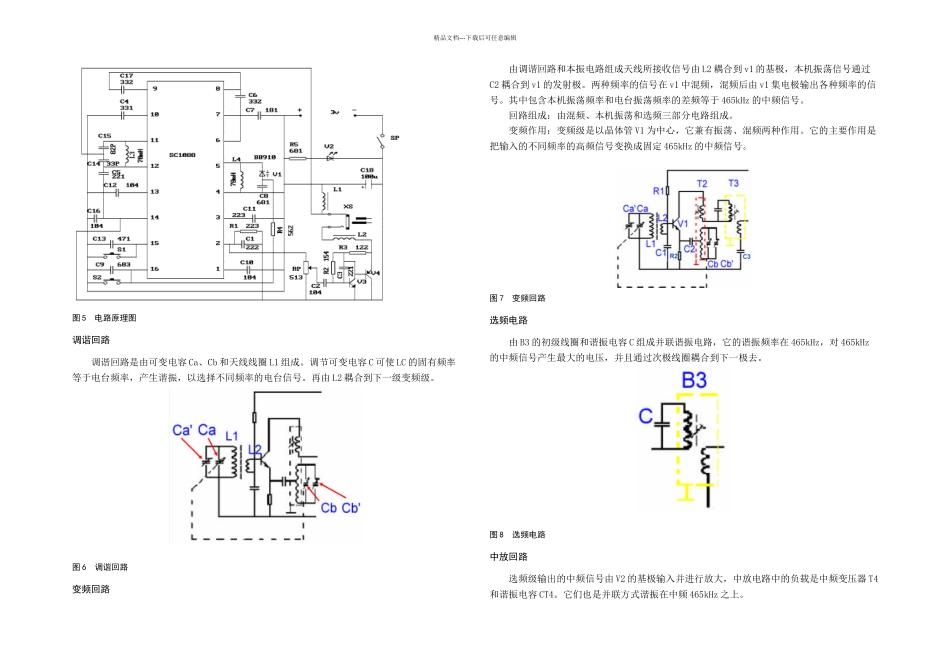

※※※※※※※※※※※※※※※※※※※※※※※※2024 级电子电路设计课程设计 精品文档---下载后可任意编辑石家庄铁道大学四方学院集中实践报告书课题名称电路板工艺姓 名丁晓宇学 号20247879系、 部电气工程系专业班级方 1253-3指导老师秦华2015 年 1 月 3 日一、设计任务及要求：设计任务：完成收音机的焊接、调试。要求： 1、掌握收音机基本工作原理；2、利用再流焊设备完成贴片元件的焊接工作；3、利用电烙铁手工完成对立式元件的焊接工作；4、对焊接完成的收音机进行调试，达到收台清楚，工作稳定。二、指导老师评语：三、成绩指导老师签名：年 月 日精品文档---下载后可任意编辑1. 设计目的通过 FM 微型收音机的安装与调试实训，了解 FM 微型收音机的特点，熟悉装配 FM 微型收音机的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺，分析并解决过程中出现的问题，更加深刻的了解 FM 收音机工作原理，培育动手能力及严谨的工作作风。2.设计思路2.1 工作原理电路的核心是单片收音机集成电路 SC1088。SC1088 是一块用于单声道便携式或手掌式超小型调频收音机的专用电路，它采纳先进的双极型工艺制造，在外围元件的数量、尺寸及成本上变得很重要时，可原先选用该电路。该电路中含有一个中频（IF）约为 70KHZ 的锁相环回路（FLL），选择性通过一有源 RC 滤波器来调整，与中频相应的未调谐信号和低输入信号由静噪电路抑制，SC1088 采纳 SOT16 脚封装。超外差收音机方框图如图所示：图 2 超外差收音机方框图SC1088 内部框图如图所示：图 3 SC1088 内部框图SC1088 引脚功能说明如图所示：表 4 FM 收音机集成电路 SC1088 引脚功能说明电路原理图如图所示：精品文档---下载后可任意编辑图 5 电路原理图调谐回路调谐回路是由可变电容 Ca、Cb 和天线线圈 L1 组成。调节可变电容 C 可使 LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。再由 L2 耦合到下一级变频级。图 6 调谐回路变频回路由调谐回路和本振电路组成天线所接收信号由 L2 耦合到 v1 的基极，本机振荡信号通过C2 耦合到 v1 的发射极。两种频率的信号在 v1 中混频，混频后由 v1 集电极输出各种频率的信号。其中包含本机振荡频率和电台振荡频率的差频等于 465kHz 的中频信号。回路组成：由混频、本机振荡和选频三部分电路组成。变频作用：变频级是以晶体管 V1 为中心，它兼有振荡、混频...
