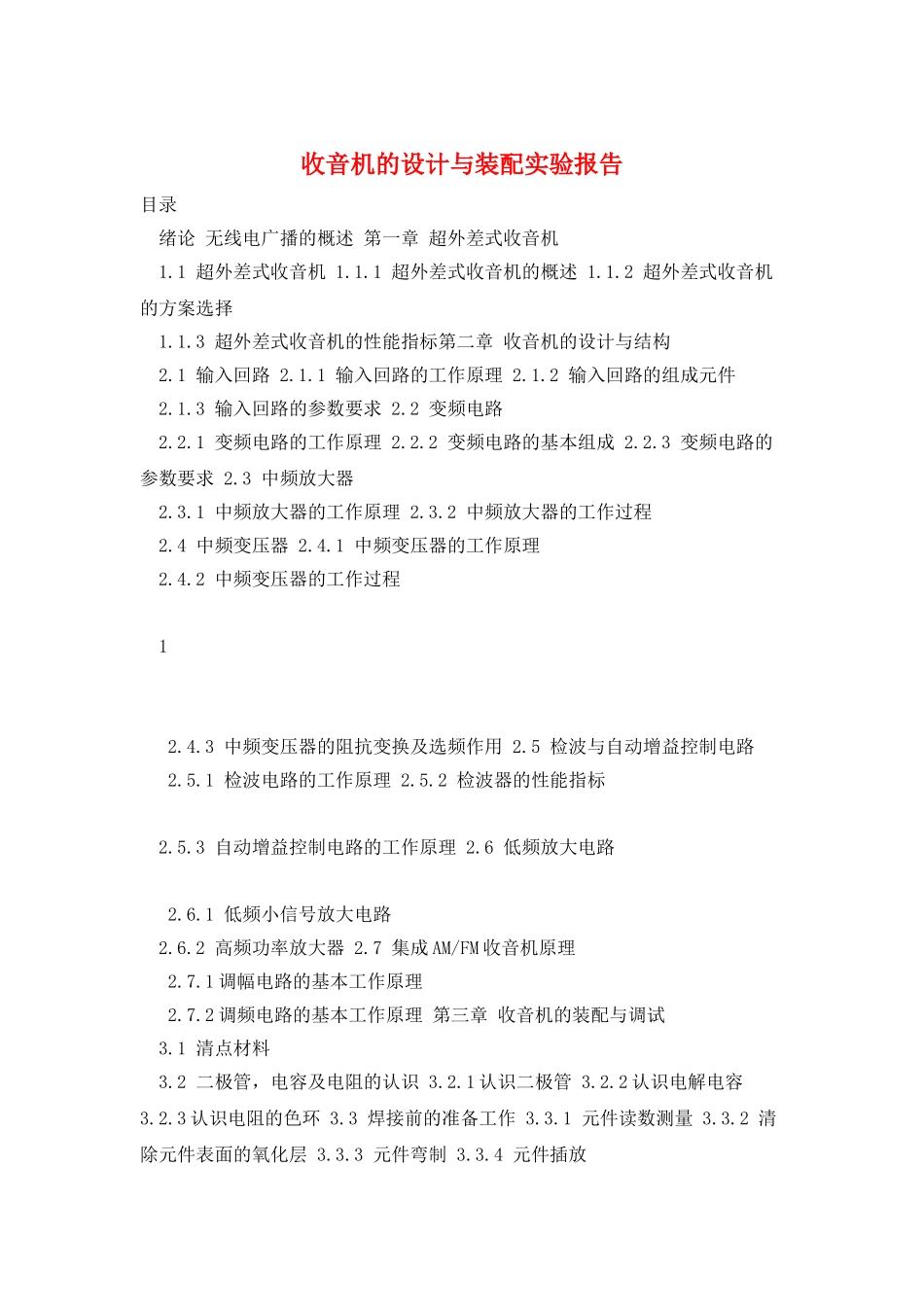

收音机的设计与装配实验报告

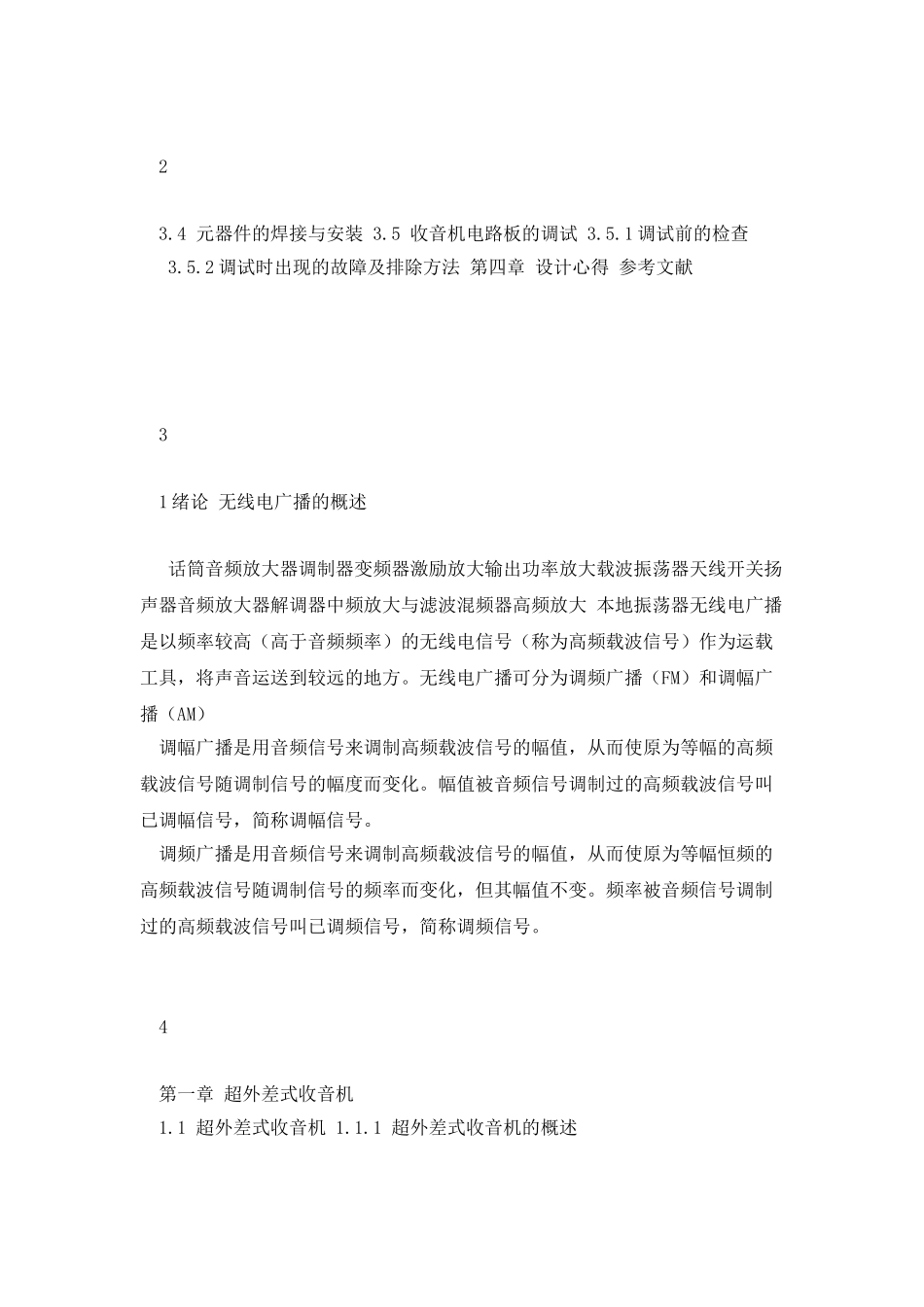

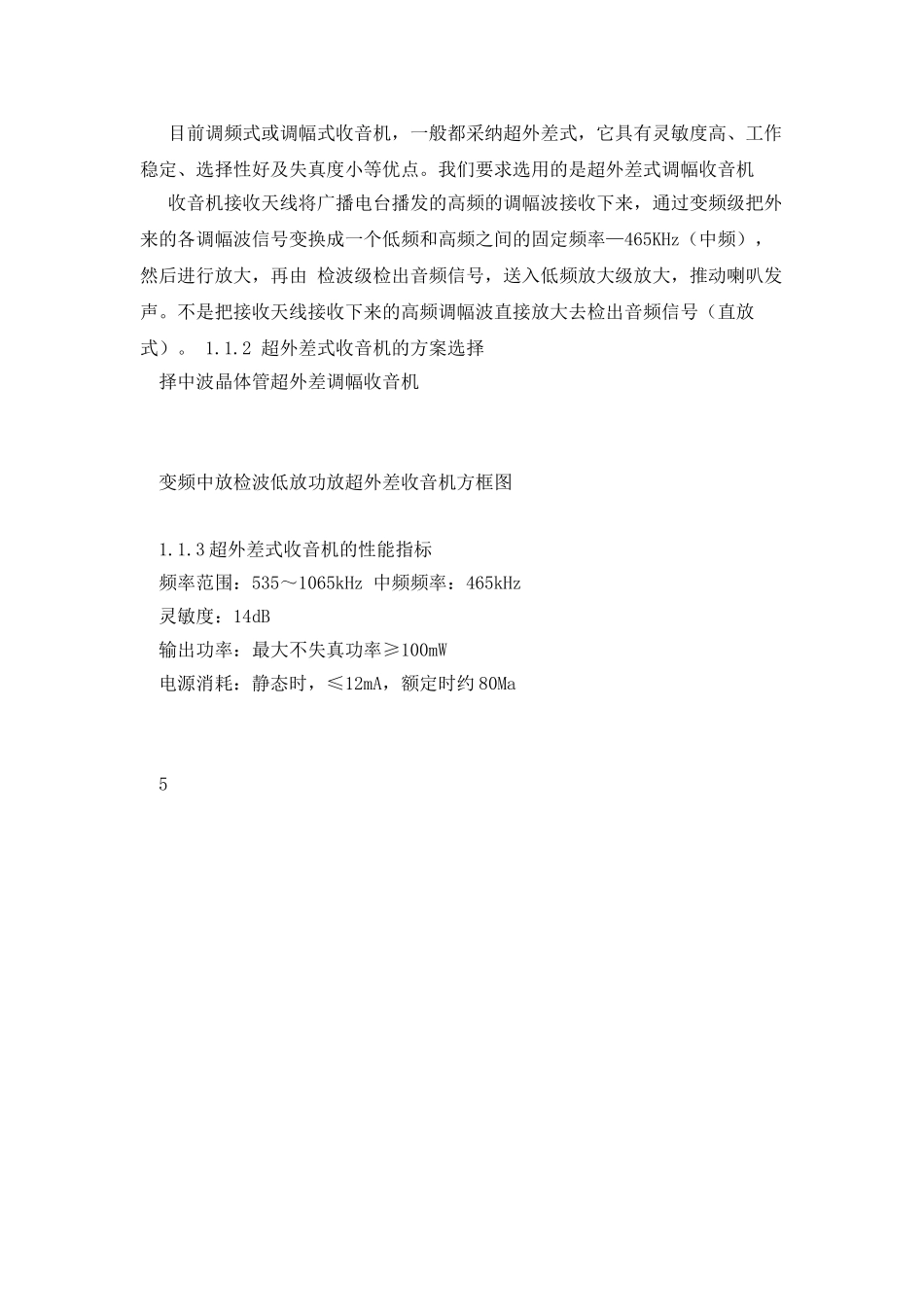

收音机的设计与装配实验报告目录 绪论 无线电广播的概述 第一章 超外差式收音机 1.1 超外差式收音机 1.1.1 超外差式收音机的概述 1.1.2 超外差式收音机的方案选择 1.1.3 超外差式收音机的性能指标第二章 收音机的设计与结构 2.1 输入回路 2.1.1 输入回路的工作原理 2.1.2 输入回路的组成元件 2.1.3 输入回路的参数要求 2.2 变频电路 2.2.1 变频电路的工作原理 2.2.2 变频电路的基本组成 2.2.3 变频电路的参数要求 2.3 中频放大器 2.3.1 中频放大器的工作原理 2.3.2 中频放大器的工作过程 2.4 中频变压器 2.4.1 中频变压器的工作原理 2.4.2 中频变压器的工作过程 1 2.4.3 中频变压器的阻抗变换及选频作用 2.5 检波与自动增益控制电路 2.5.1 检波电路的工作原理 2.5.2 检波器的性能指标 2.5.3 自动增益控制电路的工作原理 2.6 低频放大电路 2.6.1 低频小信号放大电路 2.6.2 高频功率放大器 2.7 集成 AM/FM 收音机原理 2.7.1 调幅电路的基本工作原理 2.7.2 调频电路的基本工作原理 第三章 收音机的装配与调试 3.1 清点材料 3.2 二极管，电容及电阻的认识 3.2.1 认识二极管 3.2.2 认识电解电容 3.2.3 认识电阻的色环 3.3 焊接前的准备工作 3.3.1 元件读数测量 3.3.2 清除元件表面的氧化层 3.3.3 元件弯制 3.3.4 元件插放 2 3.4 元器件的焊接与安装 3.5 收音机电路板的调试 3.5.1 调试前的检查 3.5.2 调试时出现的故障及排除方法 第四章 设计心得 参考文献 3 1 绪论 无线电广播的概述 话筒音频放大器调制器变频器激励放大输出功率放大载波振荡器天线开关扬声器音频放大器解调器中频放大与滤波混频器高频放大 本地振荡器无线电广播是以频率较高（高于音频频率）的无线电信号（称为高频载波信号）作为运载工具，将声音运送到较远的地方。无线电广播可分为调频广播（FM）和调幅广播（AM） 调幅广播是用音频信号来调制高频载波信号的幅值，从而使原为等幅的高频载波信号随调制信号的幅度而变化。幅值被音频信号调制过的高频载波信号叫已调幅信号，简称调幅信号。 调频广播是用音频信号来调制高频载波信号的幅值，从而使原为等幅恒频的高频载波信号随调制信号的频率而变化，但其幅值不变。频率被音频信号调制过的高频载波信号叫已调频信号，简称调频信号。 4 第一章 超外差式收音机 1.1 超外差式收音机 1.1.1 超外差式收音机的概述 目...
