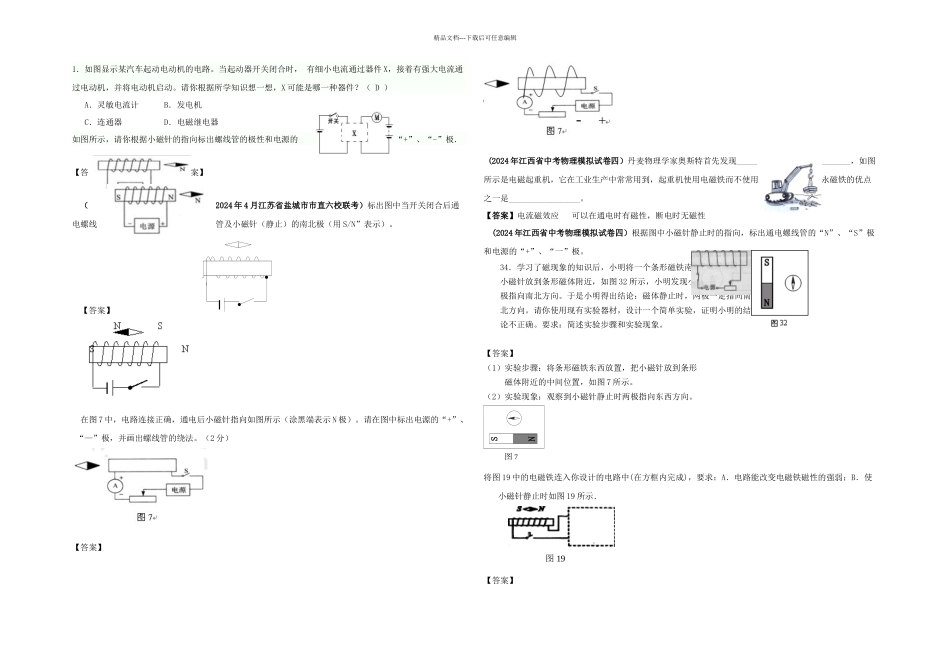

图 7精品文档---下载后可任意编辑1．如图显示某汽车起动电动机的电路。当起动器开关闭合时， 有细小电流通过器件 X，接着有强大电流通过电动机，并将电动机启动。请你根据所学知识想一想，X 可能是哪一种器件？（ D ） A．灵敏电流计 B．发电机 C．连通器 D．电磁继电器如图所示，请你根据小磁针的指向标出螺线管的极性和电源的“+”、“-”极．【答案】（2024 年 4 月江苏省盐城市市直六校联考）标出图中当开关闭合后通电螺线管及小磁针（静止）的南北极（用 S/N”表示）。【答案】在图 7 中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示 N 极）。请在图中标出电源的“+”、 “—”极，并画出螺线管的绕法。（2 分）【答案】(2024 年江西省中考物理模拟试卷四）丹麦物理学家奥斯特首先发现____________，如图所示是电磁起重机，它在工业生产中常常用到，起重机使用电磁铁而不使用永磁铁的优点之一是_________________。【答案】电流磁效应 可以在通电时有磁性，断电时无磁性(2024 年江西省中考物理模拟试卷四）根据图中小磁针静止时的指向，标出通电螺线管的“N”、“S”极和电源的“+”、“一”极。34．学习了磁现象的知识后，小明将一个条形磁铁南北放置，把一枚小磁针放到条形磁体附近，如图 32 所示，小明发现小磁针静止时两极指向南北方向。于是小明得出结论：磁体静止时，两极一定指向南北方向。请你使用现有实验器材，设计一个简单实验，证明小明的结论不正确。要求：简述实验步骤和实验现象。【答案】（1）实验步骤：将条形磁铁东西放置，把小磁针放到条形磁体附近的中间位置，如图 7 所示。（2）实验现象：观察到小磁针静止时两极指向东西方向。将图 19 中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图 19 所示．【答案】 图 19
