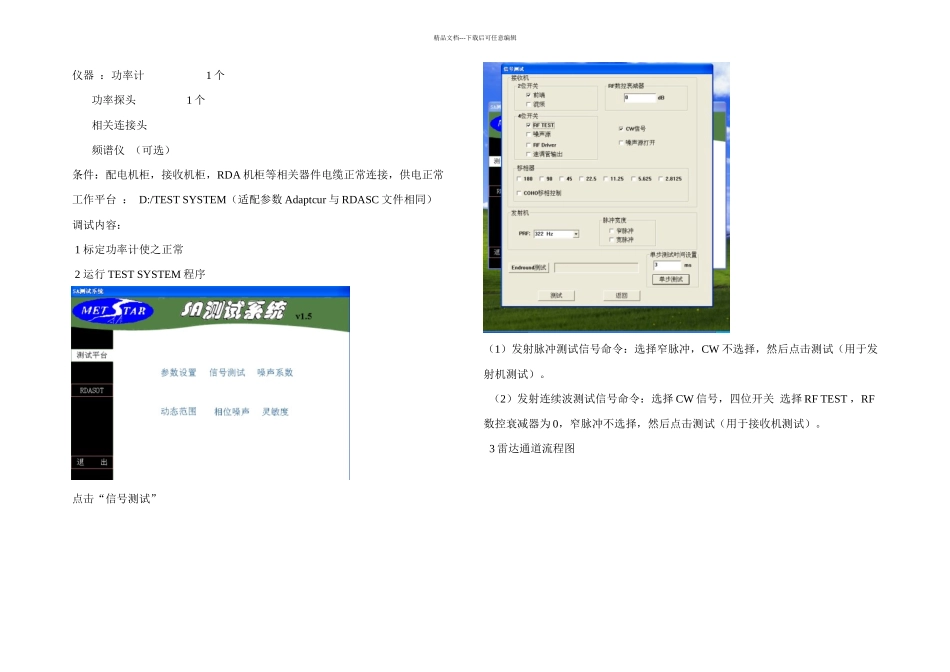

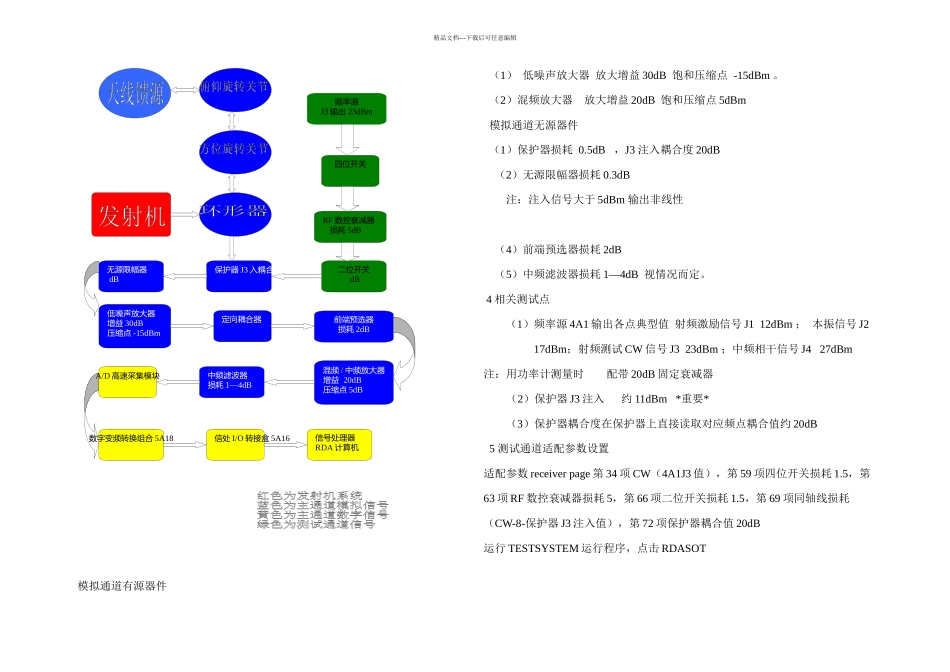

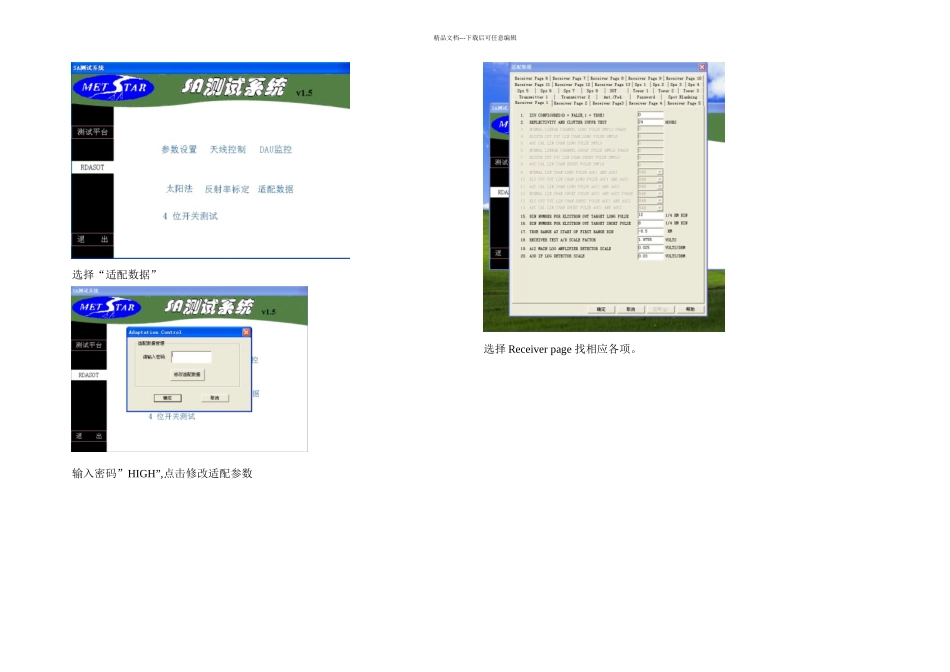

精品文档---下载后可任意编辑仪器 ：功率计 1 个 功率探头 1 个 相关连接头 频谱仪 （可选）条件：配电机柜，接收机柜，RDA 机柜等相关器件电缆正常连接，供电正常工作平台 ： D:/TEST SYSTEM（适配参数 Adaptcur 与 RDASC 文件相同）调试内容： 1 标定功率计使之正常 2 运行 TEST SYSTEM 程序点击“信号测试”（1）发射脉冲测试信号命令：选择窄脉冲，CW 不选择，然后点击测试（用于发射机测试）。（2）发射连续波测试信号命令：选择 CW 信号，四位开关 选择 RF TEST ，RF数控衰减器为 0，窄脉冲不选择，然后点击测试（用于接收机测试）。3 雷达通道流程图频率源J3 输出 23dBm四位开关RF 数控衰减器 损耗 5dB二位开关 dB保护器 J3 入耦合 20 dB无源限幅器 dB低噪声放大器增益 30dB压缩点 -15dBm定向耦合器前端预选器损耗 2dB混频 / 中频放大器 增益 20dB压缩点 5dB中频滤波器损耗 1—4dBA/D 高速采集模块数字变频转换组合 5A18信处 I/O 转接盒 5A16信号处理器RDA 计算机精品文档---下载后可任意编辑模拟通道有源器件 （1） 低噪声放大器 放大增益 30dB 饱和压缩点 -15dBm 。 （2）混频放大器 放大增益 20dB 饱和压缩点 5dBm 模拟通道无源器件 （1）保护器损耗 0.5dB ，J3 注入耦合度 20dB（2）无源限幅器损耗 0.3dB 注：注入信号大于 5dBm 输出非线性 （4）前端预选器损耗 2dB（5）中频滤波器损耗 1—4dB 视情况而定。 4 相关测试点 （1）频率源 4A1 输出各点典型值 射频激励信号 J1 12dBm ； 本振信号 J2 17dBm；射频测试 CW 信号 J3 23dBm ；中频相干信号 J4 27dBm 注：用功率计测量时 配带 20dB 固定衰减器 （2）保护器 J3 注入 约 11dBm *重要*（3）保护器耦合度在保护器上直接读取对应频点耦合值约 20dB5 测试通道适配参数设置适配参数 receiver page 第 34 项 CW（4A1J3 值），第 59 项四位开关损耗 1.5，第63 项 RF 数控衰减器损耗 5，第 66 项二位开关损耗 1.5，第 69 项同轴线损耗（CW-8-保护器 J3 注入值），第 72 项保护器耦合值 20dB运行 TESTSYSTEM 运行程序，点击 RDASOT精品文档---下载后可任意编辑选择“适配数据”输入密码”HIGH”,点击修改适配参数选择 Receiver page 找相应各项。精品文档---下载后可任意编辑更改完毕后确定退出。6 接收机动态范围 打开 TESTSYSTEM...
