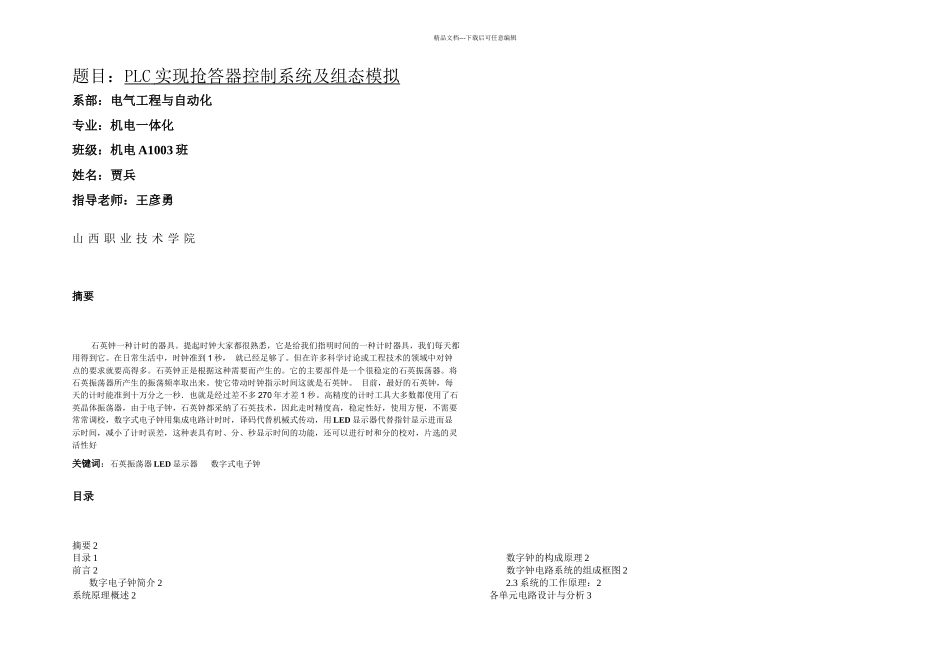

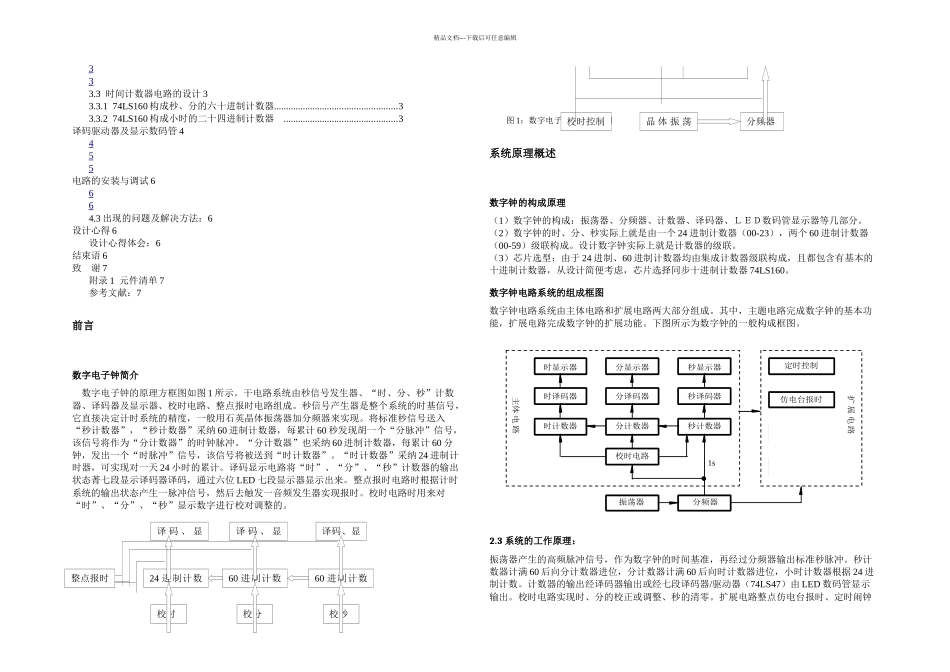

精品文档---下载后可任意编辑题目：PLC 实现抢答器控制系统及组态模拟 系部：电气工程与自动化专业：机电一体化班级：机电 A1003 班 姓名：贾兵指导老师：王彦勇山 西 职 业 技 术 学 院摘要石英钟一种计时的器具。提起时钟大家都很熟悉，它是给我们指明时间的一种计时器具，我们每天都用得到它。在日常生活中，时钟准到 1 秒， 就已经足够了。但在许多科学讨论或工程技术的领域中对钟点的要求就要高得多。石英钟正是根据这种需要而产生的。它的主要部件是一个很稳定的石英振荡器。将石英振荡器所产生的振荡频率取出来。使它带动时钟指示时间这就是石英钟。 目前，最好的石英钟，每天的计时能准到十万分之一秒．也就是经过差不多 270 年才差 1 秒。高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟，石英钟都采纳了石英技术，因此走时精度高，稳定性好，使用方便，不需要常常调校，数字式电子钟用集成电路计时时，译码代替机械式传动，用 LED 显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好关键词：石英振荡器 LED 显示器 数字式电子钟目录摘要 2目录 1前言 2数字电子钟简介 2系统原理概述 2数字钟的构成原理 2数字钟电路系统的组成框图 22.3 系统的工作原理：2各单元电路设计与分析 3 主体 电 路 扩 展 电 路 时显示器 时译码器 时计数器 分显示器 分译码器 分计数器 校时电路 振荡器 分频器 秒显示器 秒译码器 秒计数器 定时控制 仿电台报时 报整点时数 触摸整点报时 1s 精品文档---下载后可任意编辑333.3 时间计数器电路的设计 33.3.1 74LS160 构成秒、分的六十进制计数器...................................................33.3.2 74LS160 构成小时的二十四进制计数器 ...............................................3译码驱动器及显示数码管 4455电路的安装与调试 6664.3 出现的问题及解决方法：6设计心得 6设计心得体会：6结束语 6致 谢 7附录 1 元件清单 7参考文献：7前言数字电子钟简介 数字电子钟的原理方框图如图 1 所示。干电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。将标准秒信号送入“秒计数器...
