数控折弯教程

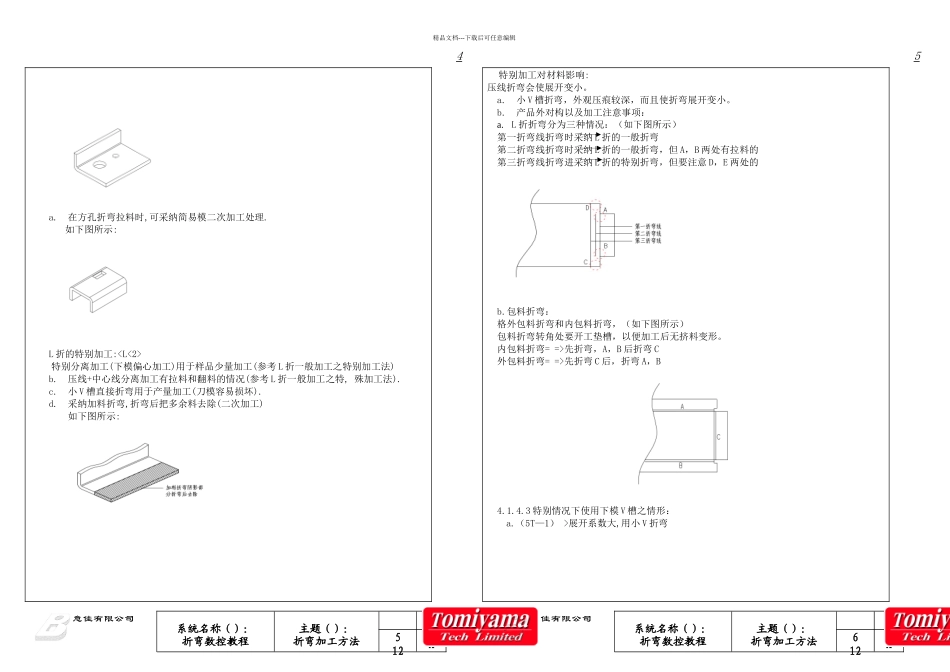

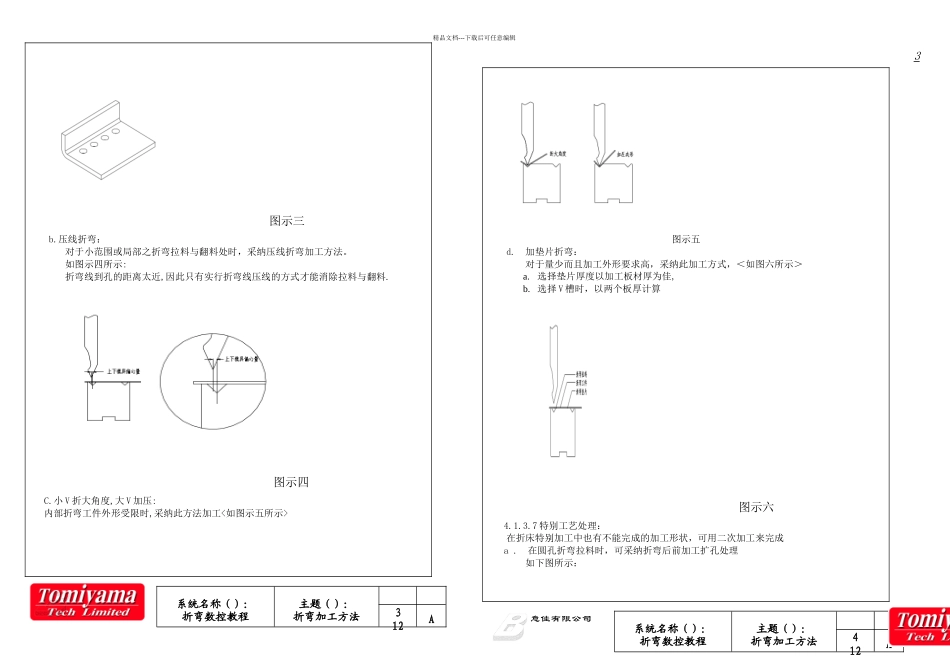

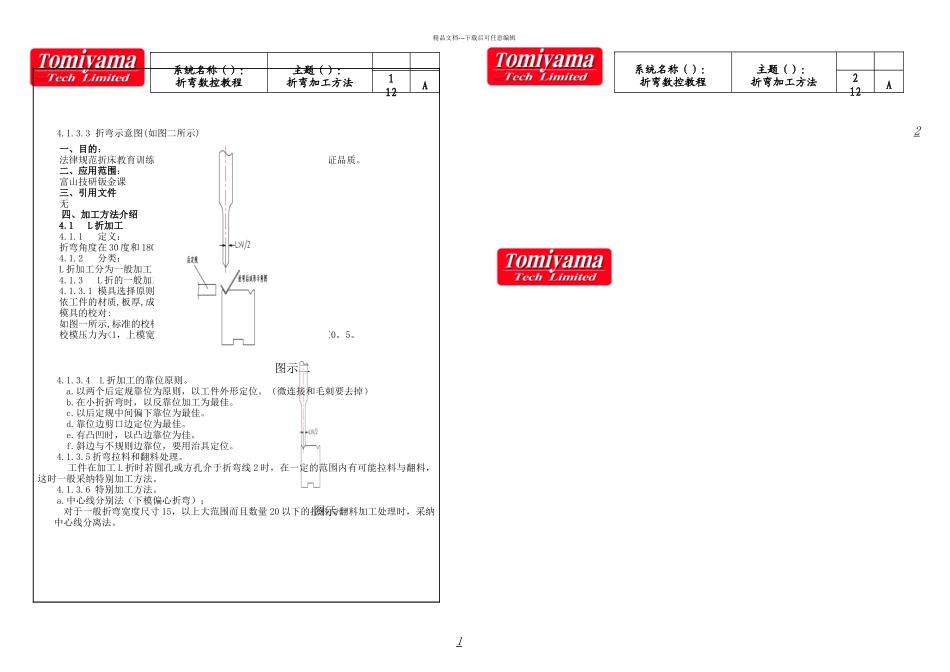

精品文档---下载后可任意编辑12 系统名称（）：折弯数控教程主题（）：折弯加工方法1 12A意佳有限公司 系统名称（）：折弯数控教程主题（）：折弯加工方法2 12A意佳有限公司 一、目的：法律规范折床教育训练系统，提高作业员工作技能，以更好的保证品质。二、应用范围：富山技研钣金课三、引用文件无四、加工方法介绍4.1 L 折加工4.1.1 定义：折弯角度在 30 度和 180 度之间的折弯成形方法：4.1.2 分类：L 折加工分为一般加工（L＞2）和特别加工(L<2).4.1.3 L 折的一般加工:4.1.3.1 模具选择原则:依工件的材质,板厚,成形角度来选择上下模的型号.模具的校对:如图一所示,标准的校模方法为:校模压力为<1，上模宽 300，下模宽 400；硬质橡胶下模调模时〈0。5。图示一4.1.3.3 折弯示意图(如图二所示) 图示二4.1.3.4 L 折加工的靠位原则。a.以两个后定规靠位为原则，以工件外形定位。（微连接和毛刺要去掉）b.在小折折弯时，以反靠位加工为最佳。c.以后定规中间偏下靠位为最佳。d.靠位边剪口边定位为最佳。e.有凸凹时，以凸边靠位为佳。f.斜边与不规则边靠位，要用治具定位。4.1.3.5 折弯拉料和翻料处理。 工件在加工 L 折时若圆孔或方孔介于折弯线 2 时，在一定的范围内有可能拉料与翻料，这时一般采纳特别加工方法。4.1.3.6 特别加工方法。a.中心线分别法（下模偏心折弯）；对于一般折弯宽度尺寸 15，以上大范围而且数量 20 以下的拉料与翻料加工处理时，采纳中心线分离法。精品文档---下载后可任意编辑图示三b.压线折弯：对于小范围或局部之折弯拉料与翻料处时，采纳压线折弯加工方法。如图示四所示:折弯线到孔的距离太近,因此只有实行折弯线压线的方式才能消除拉料与翻料.图示四C.小 V 折大角度,大 V 加压:内部折弯工件外形受限时,采纳此方法加工<如图示五所示>3图示五d. 加垫片折弯：对于量少而且加工外形要求高，采纳此加工方式，＜如图六所示＞a.选择垫片厚度以加工板材厚为佳,b. 选择 V 槽时，以两个板厚计算图示六4.1.3.7 特别工艺处理：在折床特别加工中也有不能完成的加工形状，可用二次加工来完成a . 在圆孔折弯拉料时，可采纳折弯后前加工扩孔处理如下图所示：系统名称（）：折弯数控教程主题（）：折弯加工方法3 12A意佳有限公司 系统名称（）：折弯数控教程主题（）：折弯加工方法4 12A意佳有限公司 精品文档---下载后可任意编辑4a. 在方孔折弯拉料时,可采纳简易模二次加工处理.如下图...
