数控机床主传动系统设计毕业论文

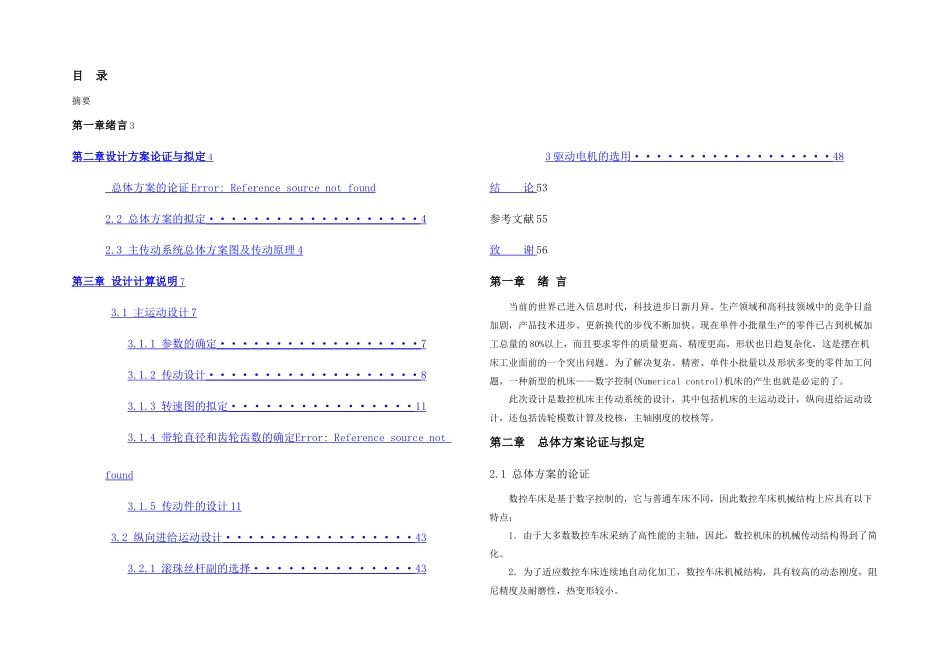

数控机床主传动系统设计毕业论文_第1页
1/26

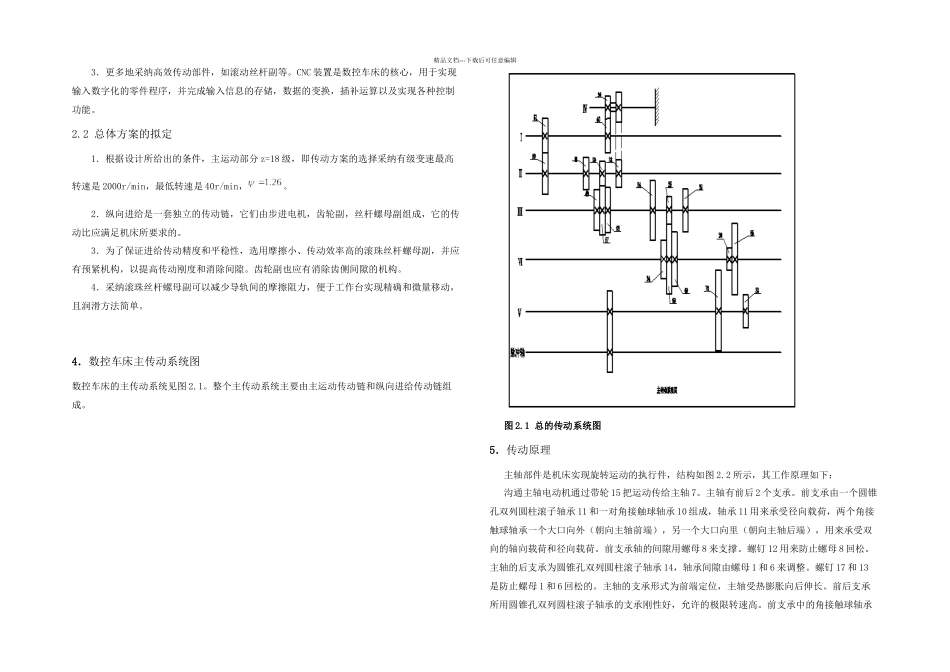

数控机床主传动系统设计毕业论文_第2页
2/26
数控机床主传动系统设计毕业论文_第3页
3/26
目 录摘要第一章绪言 3第二章设计方案论证与拟定 4 总体方案的论证 Error: Reference source not found 2.2 总体方案的拟定 ··················· 4 2.3 主传动系统总体方案图及传动原理 4 第三章 设计计算说明 7 3.1 主运动设计 7 3.1.1 参数的确定 ·················· 7 3.1.2 传动设计 ··················· 8 3.1.3 转速图的拟定 ················ 11 3.1.4 带轮直径和齿轮齿数的确定 Error: Reference source not found3.1.5 传动件的设计 11 3.2 纵向进给运动设计 ················· 43 3.2.1 滚珠丝杆副的选择 ·············· 43 3 驱动电机的选用 ·················· 48 结 论 53参考文献 55致 谢 56第一章 绪 言当前的世界已进入信息时代,科技进步日新月异。生产领域和高科技领域中的竞争日益加剧,产品技术进步、更新换代的步伐不断加快。现在单件小批量生产的零件已占到机械加工总量的 80%以上,而且要求零件的质量更高、精度更高,形状也日趋复杂化,这是摆在机床工业面前的一个突出问题。为了解决复杂、精密、单件小批量以及形状多变的零件加工问题,一种新型的机床——数字控制(Numerical control)机床的产生也就是必定的了。此次设计是数控机床主传动系统的设计,其中包括机床的主运动设计,纵向进给运动设计,还包括齿轮模数计算及校核,主轴刚度的校核等。第二章 总体方案论证与拟定2.1 总体方案的论证数控车床是基于数字控制的,它与普通车床不同,因此数控车床机械结构上应具有以下特点:1.由于大多数数控车床采纳了高性能的主轴,因此,数控机床的机械传动结构得到了简化。2.为了适应数控车床连续地自动化加工,数控车床机械结构,具有较高的动态刚度,阻尼精度及耐磨性,热变形较小。精品文档---下载后可任意编辑3.更多地采纳高效传动部件,如滚动丝杆副等。CNC 装置是数控车床的核心,用于实现输入数字化的零件程序,并完成输入信息的存储,数据的变换,插补运算以及实现各种控制功能。2.2 总体方案的拟定1.根据设计所给出的条件,主运动部分 z=18 级,即传动方案的选择采纳有级变速最高转速是 2000r/min,最低转速是 40r/min,。2.纵向进给是一套独立的传动链,它们由步进电机,齿轮副,丝杆螺母副组成,它的传...
