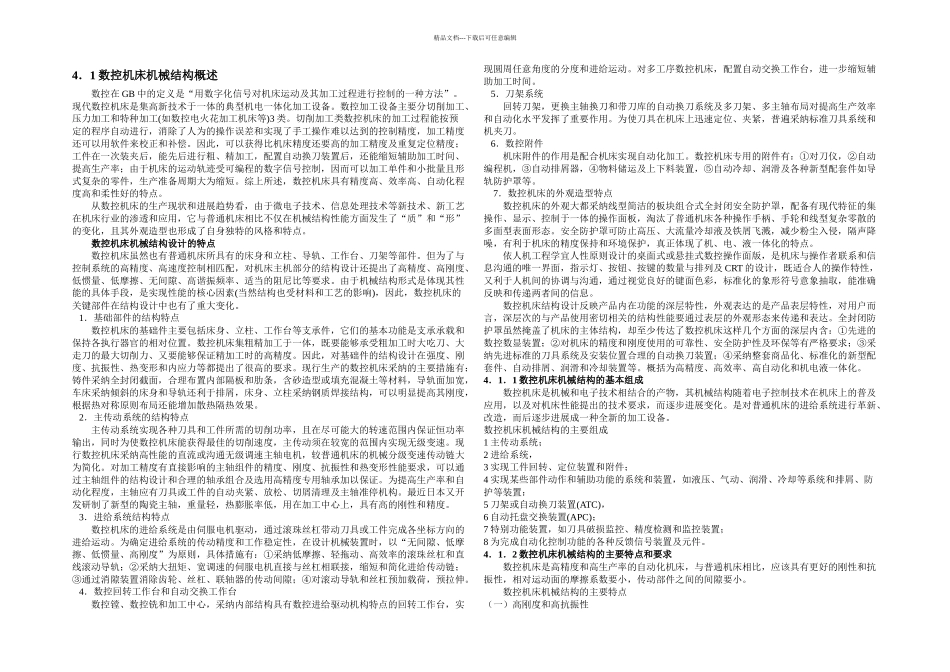

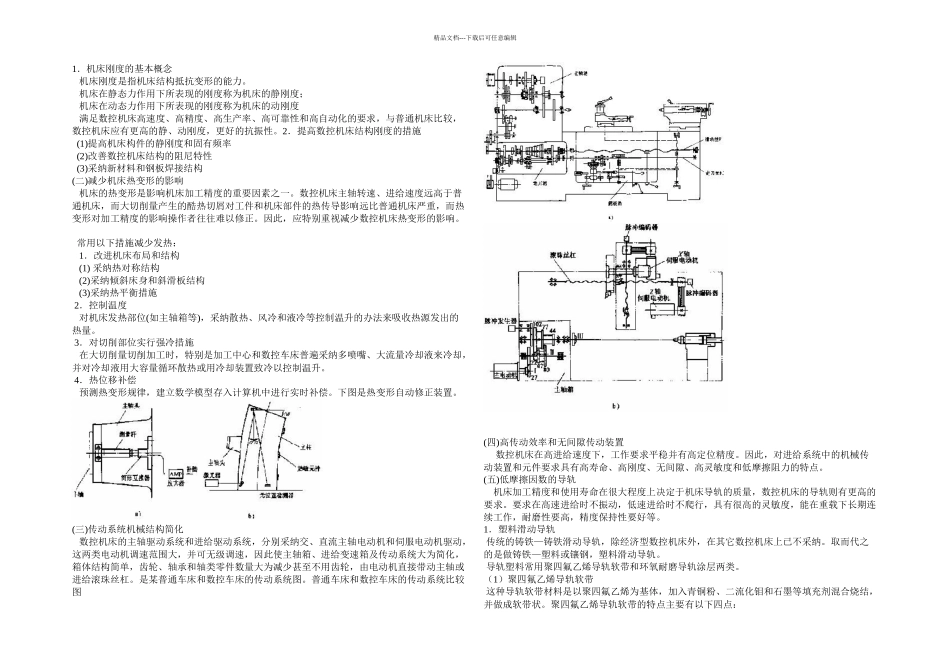

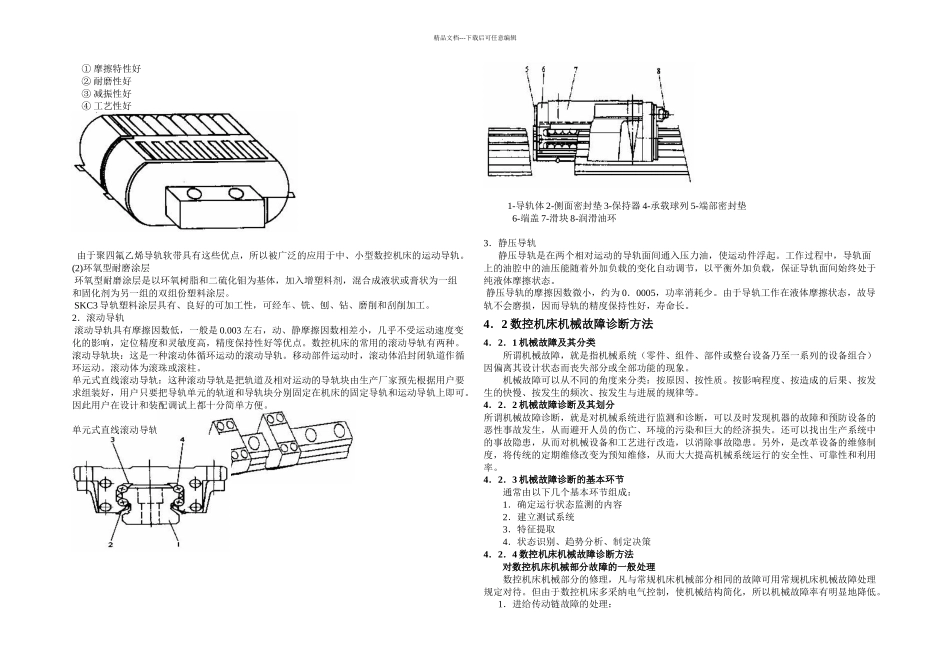

精品文档---下载后可任意编辑4．1 数控机床机械结构概述数控在 GB 中的定义是“用数字化信号对机床运动及其加工过程进行控制的一种方法”。现代数控机床是集高新技术于一体的典型机电一体化加工设备。数控加工设备主要分切削加工、压力加工和特种加工(如数控电火花加工机床等)3 类。切削加工类数控机床的加工过程能按预定的程序自动进行，消除了人为的操作误差和实现了手工操作难以达到的控制精度，加工精度还可以用软件来校正和补偿。因此，可以获得比机床精度还要高的加工精度及重复定位精度；工件在一次装夹后，能先后进行粗、精加工，配置自动换刀装置后，还能缩短辅助加工时间、提高生产率；由于机床的运动轨迹受可编程的数字信号控制，因而可以加工单件和小批量且形式复杂的零件，生产准备周期大为缩短。综上所述，数控机床具有精度高、效率高、自动化程度高和柔性好的特点。 从数控机床的生产现状和进展趋势看，由于微电子技术、信息处理技术等新技术、新工艺在机床行业的渗透和应用，它与普通机床相比不仅在机械结构性能方面发生了“质”和“形”的变化，且其外观造型也形成了自身独特的风格和特点。数控机床机械结构设计的特点 数控机床虽然也有普通机床所具有的床身和立柱、导轨、工作台、刀架等部件。但为了与控制系统的高精度、高速度控制相匹配，对机床主机部分的结构设计还提出了高精度、高刚度、低惯量、低摩擦、无间隙、高谐振频率、适当的阻尼比等要求。由于机械结构形式是体现其性能的具体手段，是实现性能的核心因素(当然结构也受材料和工艺的影响)，因此，数控机床的关键部件在结构设计中也有了重大变化。 1．基础部件的结构特点 数控机床的基础件主要包括床身、立柱、工作台等支承件，它们的基本功能是支承承载和保持各执行器官的相对位置。数控机床集粗精加工于一体，既要能够承受粗加工时大吃刀、大走刀的最大切削力、又要能够保证精加工时的高精度。因此，对基础件的结构设计在强度、刚度、抗振性、热变形和内应力等都提出了很高的要求。现行生产的数控机床采纳的主要措施有：铸件采纳全封闭截面，合理布置内部隔板和肋条，含砂造型或填充混凝土等材料，导轨面加宽，车床采纳倾斜的床身和导轨还利于排屑，床身、立柱采纳钢质焊接结构，可以明显提高其刚度，根据热对称原则布局还能增加散热隔热效果。 2．主传动系统的结构特点 主传动系统实现各种刀具和工件所需的切削功率，且在尽可能大的转速范围内保证恒功率...
