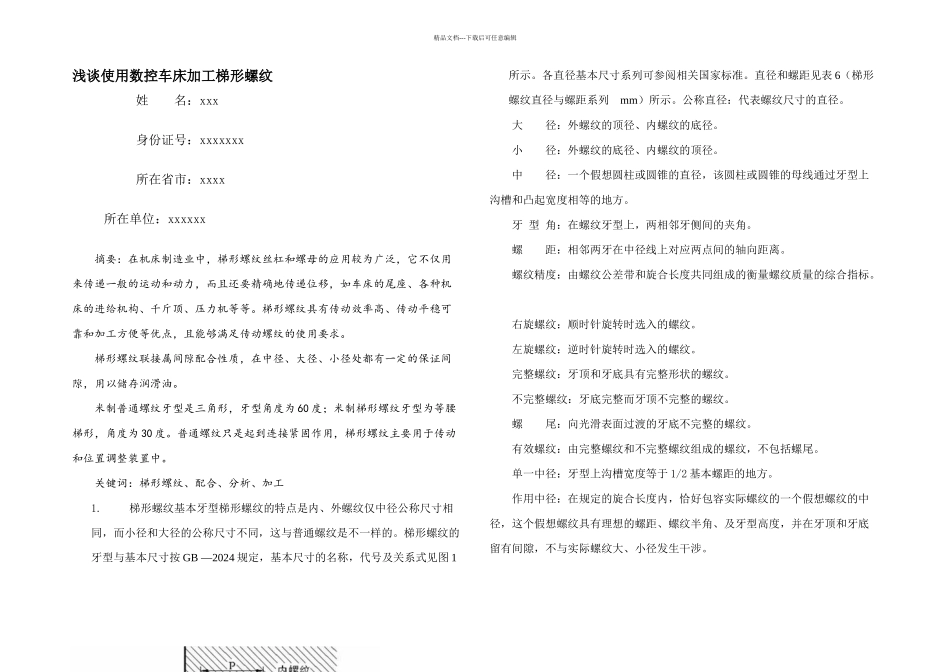

数控车工论文梯形螺纹加工_第1页
1/8

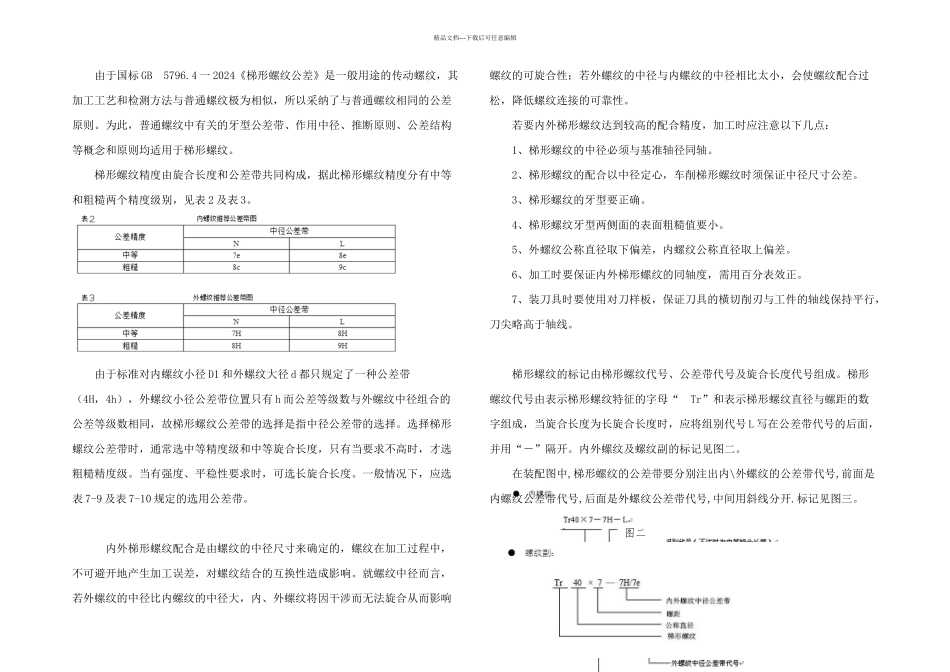

数控车工论文梯形螺纹加工_第2页
2/8

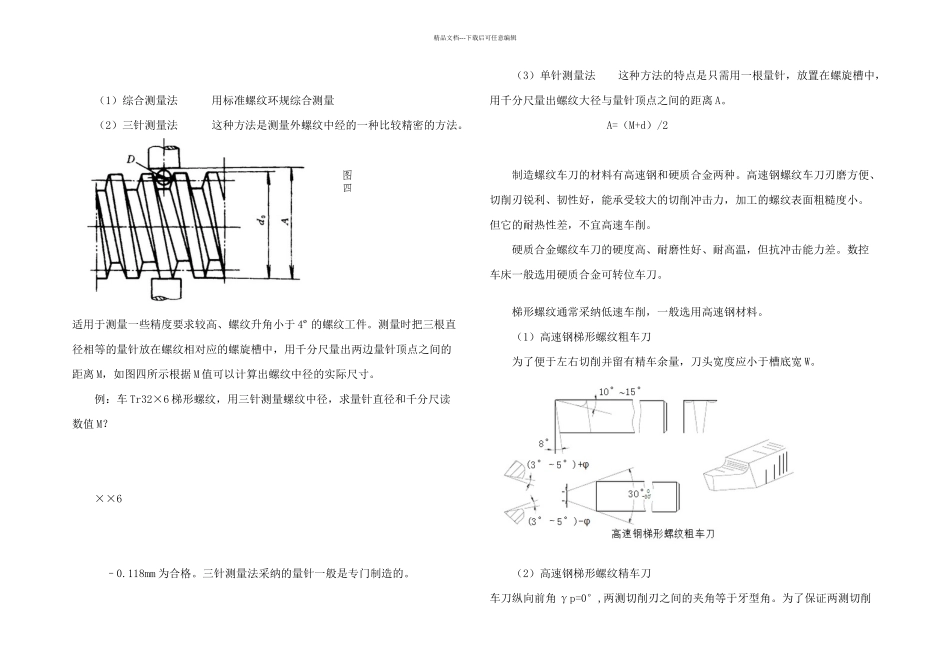

数控车工论文梯形螺纹加工_第3页
3/8
精品文档---下载后可任意编辑浅谈使用数控车床加工梯形螺纹姓 名:xxx身份证号:xxxxxxx所在省市:xxxx 所在单位:xxxxxx摘要:在机床制造业中,梯形螺纹丝杠和螺母的应用较为广泛,它不仅用来传递一般的运动和动力,而且还要精确地传递位移,如车床的尾座、各种机床的进给机构、千斤顶、压力机等等。梯形螺纹具有传动效率高、传动平稳可靠和加工方便等优点,且能够满足传动螺纹的使用要求。 梯形螺纹联接属间隙配合性质,在中径、大径、小径处都有一定的保证间隙,用以储存润滑油。米制普通螺纹牙型是三角形,牙型角度为 60 度;米制梯形螺纹牙型为等腰梯形,角度为 30 度。普通螺纹只是起到连接紧固作用,梯形螺纹主要用于传动和位置调整装置中。关键词:梯形螺纹、配合、分析、加工1.梯形螺纹基本牙型梯形螺纹的特点是内、外螺纹仅中径公称尺寸相同,而小径和大径的公称尺寸不同,这与普通螺纹是不一样的。梯形螺纹的牙型与基本尺寸按 GB —2024 规定,基本尺寸的名称,代号及关系式见图 1所示。各直径基本尺寸系列可参阅相关国家标准。直径和螺距见表 6(梯形螺纹直径与螺距系列 mm)所示。公称直径:代表螺纹尺寸的直径。 大 径:外螺纹的顶径、内螺纹的底径。 小 径:外螺纹的底径、内螺纹的顶径。 中 径:一个假想圆柱或圆锥的直径,该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。 牙 型 角:在螺纹牙型上,两相邻牙侧间的夹角。 螺 距:相邻两牙在中径线上对应两点间的轴向距离。 螺纹精度:由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。 右旋螺纹:顺时针旋转时选入的螺纹。 左旋螺纹:逆时针旋转时选入的螺纹。 完整螺纹:牙顶和牙底具有完整形状的螺纹。 不完整螺纹:牙底完整而牙顶不完整的螺纹。 螺 尾:向光滑表面过渡的牙底不完整的螺纹。 有效螺纹:由完整螺纹和不完整螺纹组成的螺纹,不包括螺尾。单一中径:牙型上沟槽宽度等于 1/2 基本螺距的地方。 作用中径:在规定的旋合长度内,恰好包容实际螺纹的一个假想螺纹的中径,这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度,并在牙顶和牙底留有间隙,不与实际螺纹大、小径发生干涉。 精品文档---下载后可任意编辑由于国标 GB 5796.4 一 2024《梯形螺纹公差》是一般用途的传动螺纹,其加工工艺和检测方法与普通螺纹极为相似,所以采纳了与普通螺纹相同的公差原则。为此,普通螺纹中有关的牙型公差带、作用中径...
