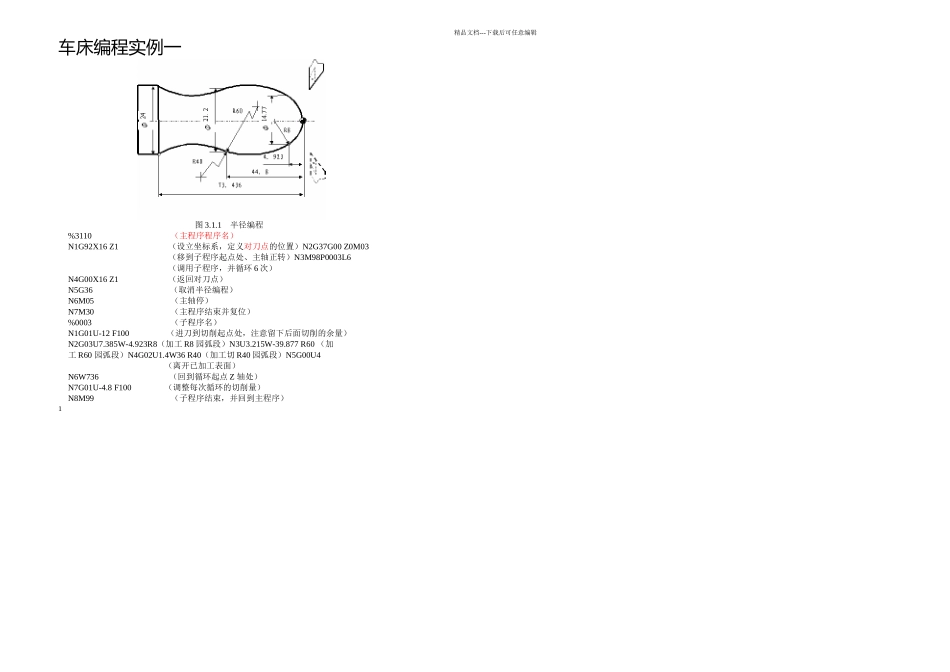

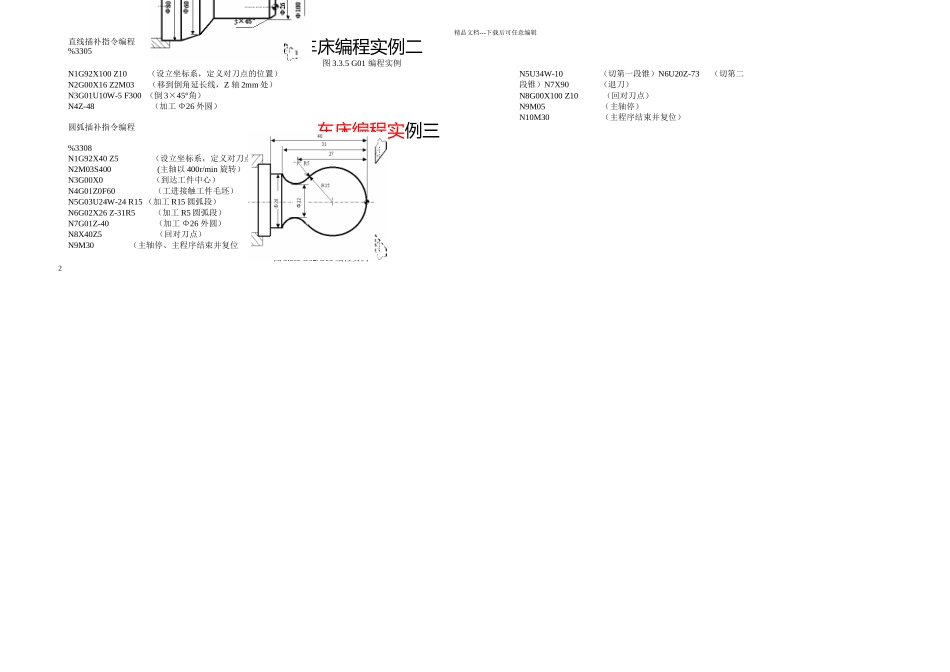

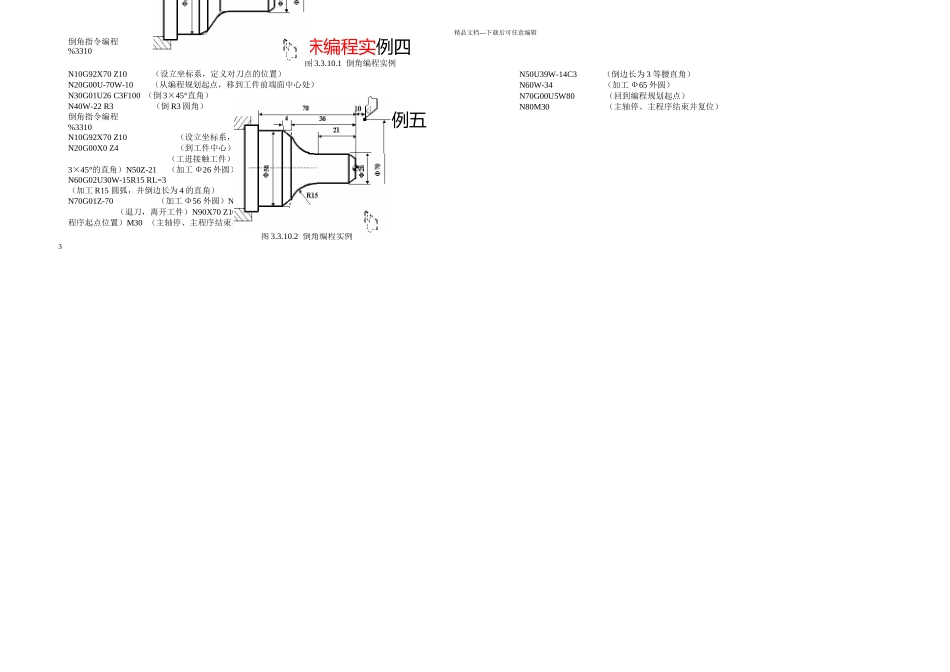

精品文档---下载后可任意编辑车床编程实例一图 3.1.1半径编程%3110(主程序程序名)N1G92X16 Z1(设立坐标系,定义对刀点的位置)N2G37G00 Z0M03(移到子程序起点处、主轴正转)N3M98P0003L6(调用子程序,并循环 6 次)N4G00X16 Z1(返回对刀点)N5G36(取消半径编程)N6M05(主轴停)N7M30(主程序结束并复位)%0003(子程序名)N1G01U-12 F100(进刀到切削起点处,注意留下后面切削的余量)N2G03U7.385W-4.923R8(加工 R8 园弧段)N3U3.215W-39.877 R60 (加工 R60 园弧段)N4G02U1.4W36 R40(加工切 R40 园弧段)N5G00U4(离开已加工表面)N6W736(回到循环起点 Z 轴处)N7G01U-4.8 F100(调整每次循环的切削量)N8M99(子程序结束,并回到主程序)1精品文档---下载后可任意编辑直线插补指令编程%3305车床编程实例二图 3.3.5 G01 编程实例N1G92X100 Z10(设立坐标系,定义对刀点的位置)N2G00X16 Z2M03(移到倒角延长线,Z 轴 2mm 处)N3G01U10W-5 F300 (倒 3×45°角)N4Z-48(加工 Φ26 外圆)N5U34W-10(切第一段锥)N6U20Z-73(切第二段锥)N7X90(退刀)N8G00X100 Z10(回对刀点)N9M05(主轴停)N10M30(主程序结束并复位)圆弧插补指令编程车床编程实例三%3308N1G92X40 Z5(设立坐标系,定义对刀点的位置)N2M03S400(主轴以 400r/min 旋转)N3G00X0(到达工件中心)N4G01Z0F60(工进接触工件毛坯)N5G03U24W-24 R15 (加工 R15 圆弧段)N6G02X26 Z-31R5(加工 R5 圆弧段)N7G01Z-40(加工 Φ26 外圆)N8X40Z5(回对刀点)N9M30(主轴停、主程序结束并复位图 3.3.8 G02/G03 编程实例2精品文档---下载后可任意编辑倒角指令编程%3310车床编程实例四图 3.3.10.1 倒角编程实例N10G92X70 Z10(设立坐标系,定义对刀点的位置)N20G00U-70W-10(从编程规划起点,移到工件前端面中心处)N30G01U26 C3F100 (倒 3×45°直角)N40W-22 R3(倒 R3 圆角)N50U39W-14C3(倒边长为 3 等腰直角)N60W-34(加工 Φ65 外圆)N70G00U5W80(回到编程规划起点)N80M30(主轴停、主程序结束并复位)倒角指令编程%3310车床编程实例五N10G92X70 Z10(设立坐标系,定义对刀点的位置)N20G00X0 Z4(到工件中心)N30G01W-4 F100(工进接触工件)N40X26C3(倒3×45°的直角)N50Z-21(加工 Φ26 外圆)N60G02U30W-15R15 RL=3(加工 R15 圆弧,并倒边长为 4 的直角)N70G01Z-70(加工 Φ56...
