斜管安装及生产流程图

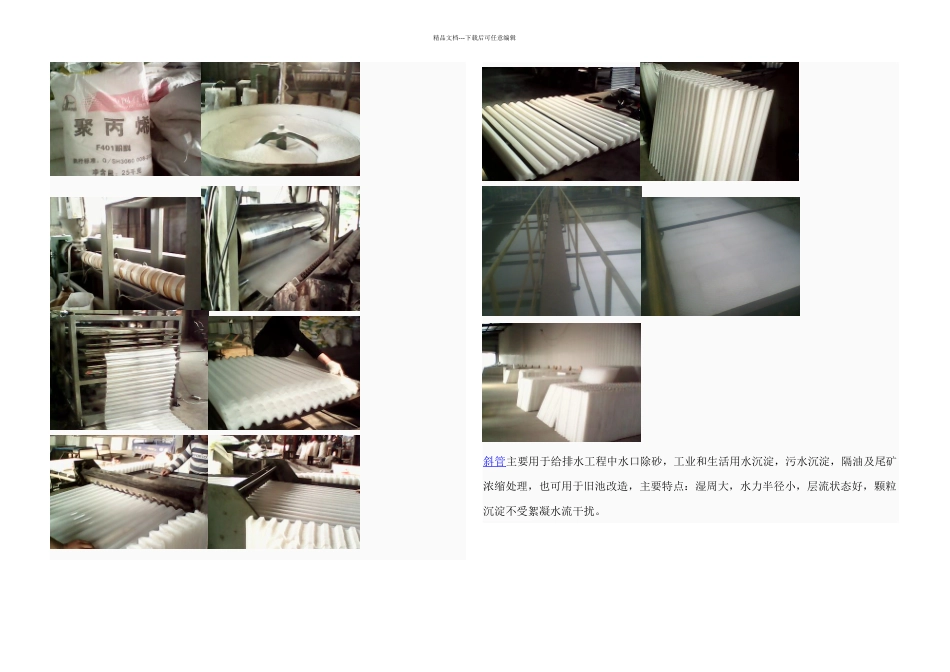

斜管安装及生产流程图_第1页
1/3

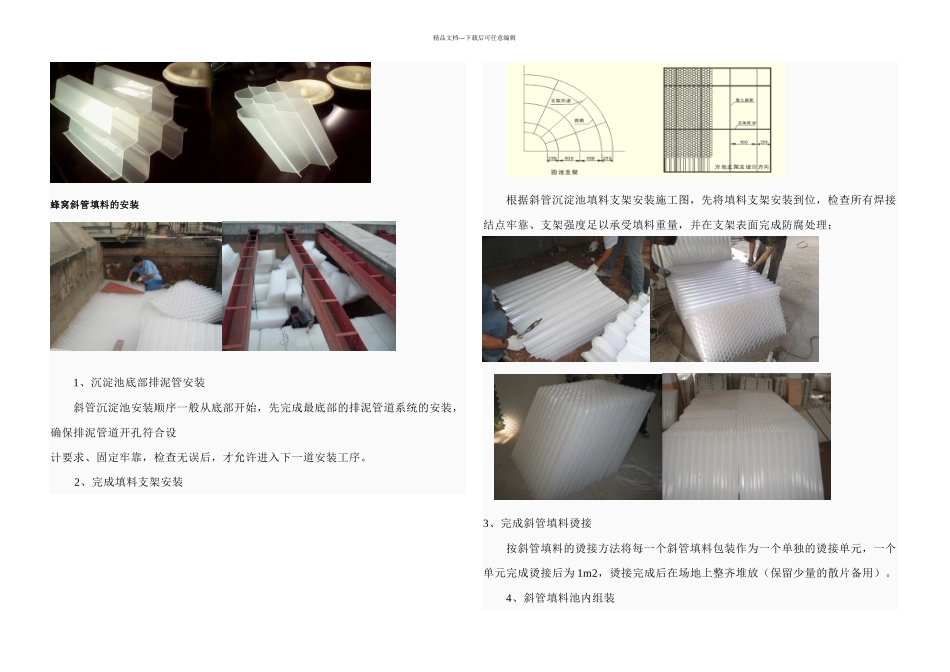

斜管安装及生产流程图_第2页
2/3

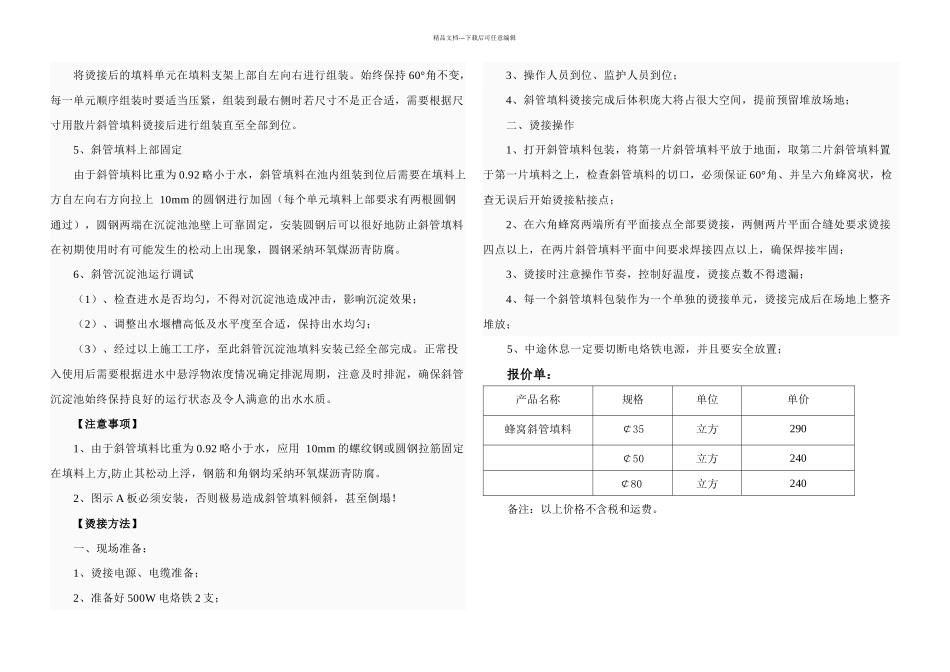

斜管安装及生产流程图_第3页
3/3
精品文档---下载后可任意编辑斜管 主要用于给排水工程中水口除砂,工业和生活用水沉淀,污水沉淀,隔油及尾矿浓缩处理,也可用于旧池改造,主要特点:湿周大,水力半径小,层流状态好,颗粒沉淀不受絮凝水流干扰。 精品文档---下载后可任意编辑蜂窝斜管填料的安装 1、沉淀池底部排泥管安装 斜管沉淀池安装顺序一般从底部开始,先完成最底部的排泥管道系统的安装,确保排泥管道开孔符合设 计要求、固定牢靠,检查无误后,才允许进入下一道安装工序。 2、完成填料支架安装 根据斜管沉淀池填料支架安装施工图,先将填料支架安装到位,检查所有焊接结点牢靠、支架强度足以承受填料重量,并在支架表面完成防腐处理;3、完成斜管填料烫接 按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元,一个单元完成烫接后为 1m2,烫接完成后在场地上整齐堆放(保留少量的散片备用)。 4、斜管填料池内组装 精品文档---下载后可任意编辑 将烫接后的填料单元在填料支架上部自左向右进行组装。始终保持 60°角不变,每一单元顺序组装时要适当压紧,组装到最右侧时若尺寸不是正合适,需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。 5、斜管填料上部固定 由于斜管填料比重为 0.92 略小于水,斜管填料在池内组装到位后需要在填料上方自左向右方向拉上 10mm 的圆钢进行加固(每个单元填料上部要求有两根圆钢通过),圆钢两端在沉淀池池壁上可靠固定,安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上出现象,圆钢采纳环氧煤沥青防腐。 6、斜管沉淀池运行调试 (1)、检查进水是否均匀,不得对沉淀池造成冲击,影响沉淀效果; (2)、调整出水堰槽高低及水平度至合适,保持出水均匀; (3)、经过以上施工工序,至此斜管沉淀池填料安装已经全部完成。正常投入使用后需要根据进水中悬浮物浓度情况确定排泥周期,注意及时排泥,确保斜管沉淀池始终保持良好的运行状态及令人满意的出水水质。 【注意事项】 1、由于斜管填料比重为 0.92 略小于水,应用 10mm 的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮,钢筋和角钢均采纳环氧煤沥青防腐。 2、图示 A 板必须安装,否则极易造成斜管填料倾斜,甚至倒塌! 【烫接方法】 一、现场准备: 1、烫接电源、电缆准备; 2、准备好 500W 电烙铁 2 支; 3、操作人员到位、监护人员到位; 4、斜管填料烫接完成后体积庞大将占很大空间,提前预留堆...
