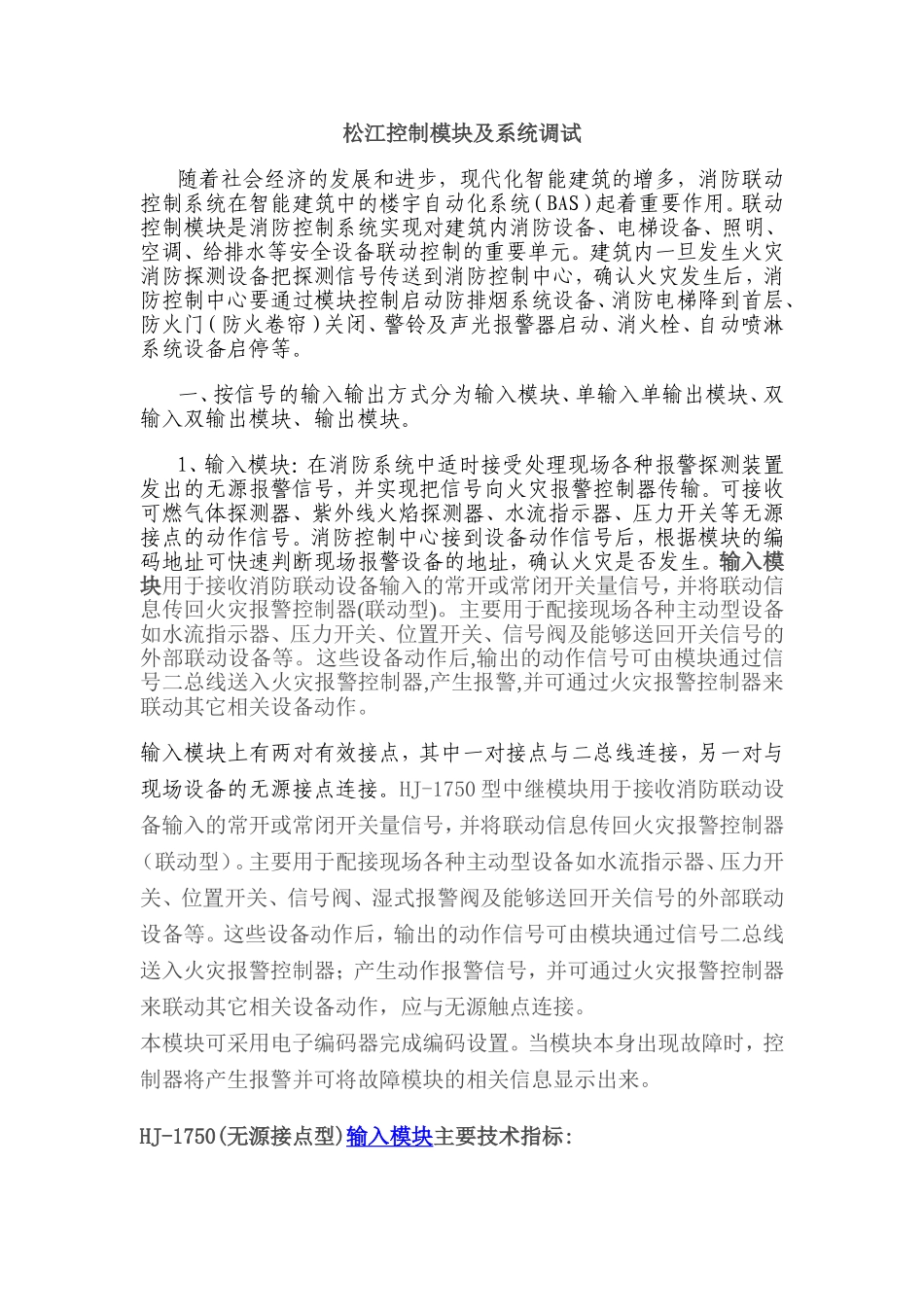

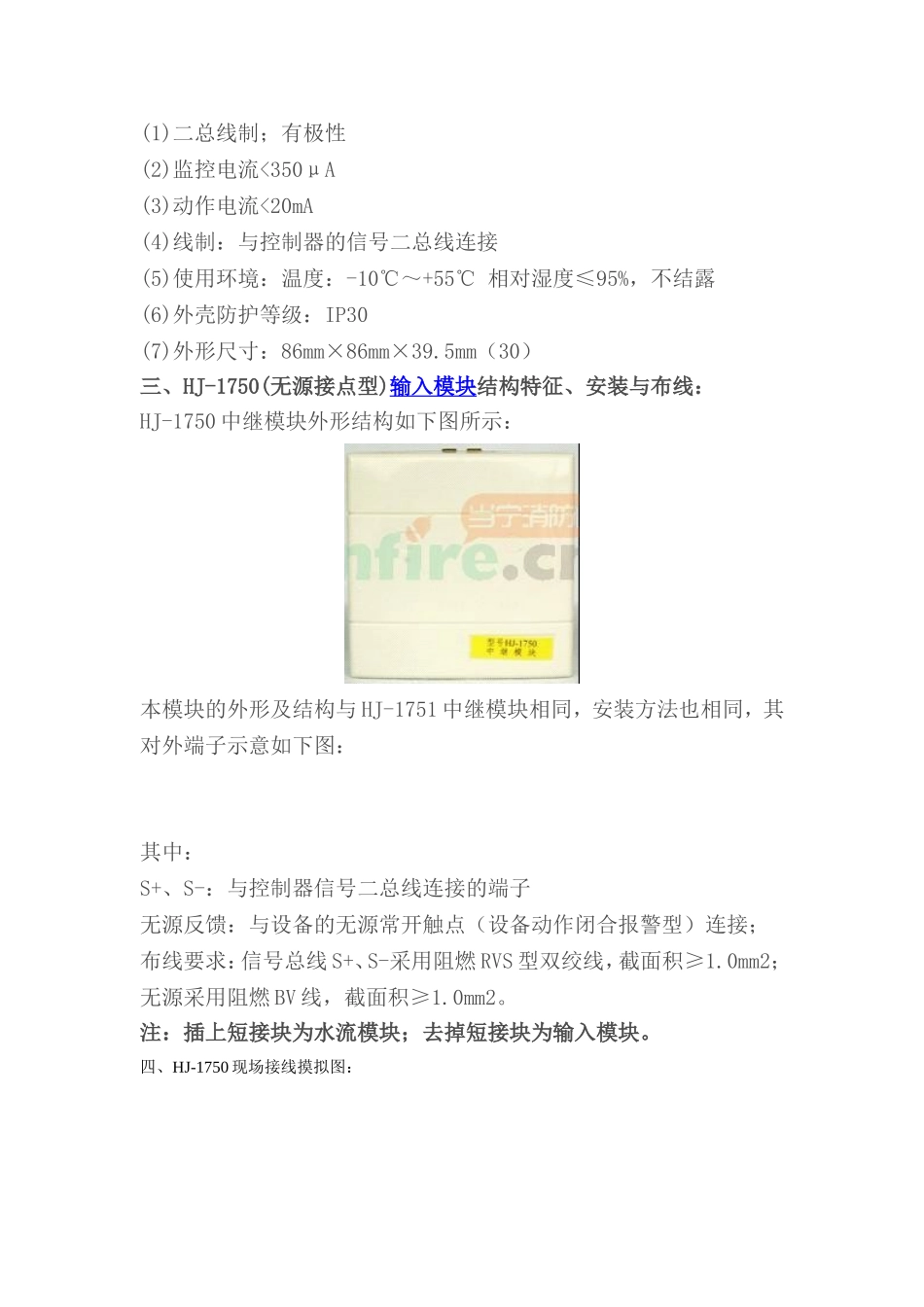

松江控制模块及系统调试随着社会经济的发展和进步，现代化智能建筑的增多，消防联动控制系统在智能建筑中的楼宇自动化系统（BAS）起着重要作用。联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心，确认火灾发生后，消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门（防火卷帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。一、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。1、输入模块：在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号，并实现把信号向火灾报警控制器传输。可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。消防控制中心接到设备动作信号后，根据模块的编码地址可快速判断现场报警设备的地址，确认火灾是否发生。输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器(联动型)。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。输入模块上有两对有效接点，其中一对接点与二总线连接，另一对与现场设备的无源接点连接。HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接。本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。HJ-1750(无源接点型)输入模块主要技术指标:(1)二总线制；有极性(2)监控电流<350μA(3)动作电流<20mA(4)线制：与控制器的信号二总线连接(5)使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露(6)外壳防护等级：IP30(7)外形尺寸：86mm×86mm×39.5mm（30）三、HJ-1750(无源接点型)输入模块结构特征、安装与布线：HJ-1750中继模块外形结构如下图所示：本模块的外形及结构与HJ-1751中继模块相同，安装方法也相同，其对外端子示意如下图：其中：S+、S-：与控制器信号二总线连接的端子无源反馈：与设备的无源常开触点（设备动作闭合报警型）连接；布线要求：信号总线S+、S-采用阻燃RVS型双绞线，截面积≥1.0mm2；无源采用阻燃BV线，截面积≥1.0mm2。注：插上短接块为水流模块；去掉短接块为输入模块。四、HJ-1750现场接线摸拟图：第一步：准备2组RVS2*1.5线(信号总线)。第二步：将线从HJ-1750(无源接点型)输入模块底座后面的穿线孔穿过。将水流指示器，信号碟阀，压力开关等其他开关量设备的信号接入到无源触点端子上。检查现场接线，安装好模块，接线完成。HJ-1750-2输入模块(配红外光束探测器)主要技术指标：1.使用方法：配接国产线型红外光束感烟探测器2.监视电流:<240μA3.报警电流:<5mA4.接线要求：BV线≥1.0mm2DC24V电源线≥2.5mm25.使用环境：温度-10℃～＋50℃相对湿度≤95％（40℃+2℃-2℃）6.外形尺寸及颜色：86×86×39.5（30）象牙白色7.特点：信号总线（s+，s-）二根，二进制地址码；电源总线（DC24V）二根；联接光束感烟探测器接收器信号线一根（Ko）2.HJ-1750B（输入模块）配水流指示器。1.使用方法：配接水流指示器构成一个报警点2.监视电流:<240µA3.报警电流:<5mA4.接线要求：BV线≥1.0mm25.使用环境：温度-10℃～＋50℃相对湿度≤95％（40℃+2℃-2℃）6.外形尺寸及颜色：86×86×39.5（30）象牙白色7.特点：二总线制（s+，s-）二进制地址码2.HJ-1750N地址编码模块(配非编码探测器)技术参数:1.使用方法：...
